COMSOL LiveLink for Revit 6.3
DESCRIPCIÓN

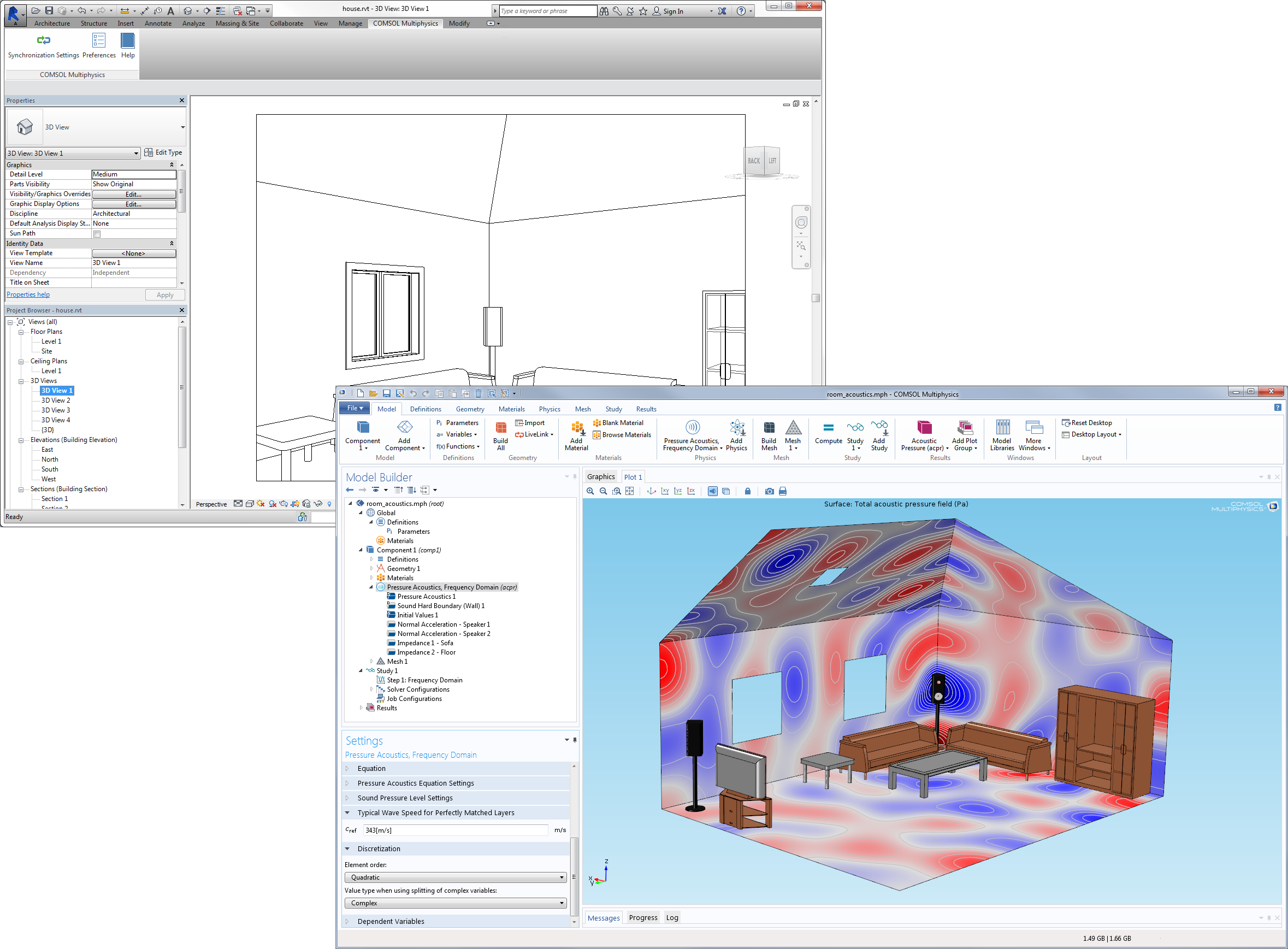

LiveLink™ for Revit® proporciona una herramienta de integración e interfaz para transferir la geometría de elementos desde los proyectos de diseño de arquitectura en Autodesk® Revit® a COMSOL Multiphysics®.
Autodesk® Revit® es uno de los programas líderes para el diseño de arquitectura que soporta diseño CAD y flujos de trabajo BIM (Building Information Modeling). A través de la interfaz LiveLink™, el usuario puede generar la geometría para una selección de habitaciones y elementos arquitectónicos incluidos en un edificio. Las habitaciones y elementos seleccionados se sincronizan con el modelo de COMSOL Multiphysics, donde se puede incluir cualquier efecto físico para obtener una simulación precisa.
CARACTERÍSTICAS
Configuración eficiente del modelo
Para una configuración eficiente del modelo, LiveLink™ for Revit® genera selecciones para los diversos elementos. Cuando se aplican condiciones de modelado o funcionalidad a un elemento específico, se lo puede seleccionar simplemente a través del nombre mediante la interfaz. Las selecciones también aseguran que cuando se cambia el diseño en Autodesk® Revit®, por ejemplo moviendo una pared, se retendrán todos los ajustes en los dominios del modelo y los contornos en COMSOL Multiphysics®
Preparación de la geometría para la simulación
Los elementos arquitectónicos en Autodesk® Revit® a menudo pueden contener detalles geométricos muy pequeños que pueden llevar a un mallado y simulación menos eficientes. En muchos casos, estos detalles no contribuyen significativamente a la simulación global y la precisión de los resultados, y por tanto pueden ser rechazados.
LiveLink™ for Revit® incluye herramientas para manipular la geometría del modelo de COMSOL Multiphysics® antes de la simulación, por lo que se pueden escoger los detalles que se desea incluir. Se proporcionan funcionalidades de simplificación de la geometría, que pueden identificarse automáticamente y borrar caras pequeñas, aristas pequeñas, filetes, etc.
Los proyectos de arquitectura también pueden incluir elementos como muebles, que pueden no haber sido definidos como objetos sólidos, sino que constan únicamente de superficies. Para crear un dominio requerido para la simulación de este tipo de elementos se requiere convertir las geometrías en un sólido, lo que puede realizarse con las herramientas geométricas en COMSOL Multiphysics®.
Plataforma robusta para modificar y crear geometrías
Además, LiveLink™ for Revit® proporciona una plataforma robusta para modificar o crear geometrías, donde todas las operaciones geométricas son realizada utilizando el núcleo geométrico del software Parasolid®. Las operaciones de geometría de COMSOL Multiphysics® también son paramétricas, así que se puede combinar geometrías creadas en el modelo de COMSOL Multiphysics® con geometrías sincronizadas desde Autodesk® Revit®.
Otro método para prepara los diseños para la simulación es crear una geometría virtual. Las operaciones de geometría virtual de COMSOL Multiphysics® te permiten seleccionar detalles específicos en una geometría de modelo de COMSOL Multiphysics® que no se desean incluir en los estudios de simulación. Esta técnica no modifica la geometría, pero esconde los detalles seleccionados para la operación de mallado. Es una manera excelente de excluir detalles geométricos finos que normalmente requieren mallas complejas y grandes tiempos de cálculo. Una ventaja añadida de este método es que la curvatura de la superficie del diseño, es preservada, dando como resultado simulaciones con incluso mayor precisión cuando se precisa.
Importación y exportación de archivos
LiveLink™ for Revit® proporciona toda la funcionalidad de manejo de archivos disponible en CAD Import Module, incluyendo las opciones para importar y exportar archivos.
Las funcionalidades de importación de archivos ofrecen opciones complementarias al uso concurrente de Autodesk® Revit® y COMSOL Multiphysics® para la sincronización de la geometría. Las geometrías del modelo de COMSOL Multiphysics® pueden crearse mediante la importación de un diseño CAD desde un rango de plataformas y formatos de archivo.
Los formatos de archivos CAD 3D soportados para su importación en COMSOL Multiphysics® incluyen los formatos del software ampliamente soportado ACIS®, Parasolid®, STEP, e IGES, además de los formatos de los programas Autodesk® AutoCAD®, Autodesk® Inventor®, NX™, SOLIDWORKS®, PTC® Creo® Parametric™ y PTC® Pro/ENGINEER®.
También está disponible el soporte para el formato de archivos de CATIA®V5, como un módulo de extensión separado. Además, los productos LiveLink™ proporcionan soporte para exportar archivos en los formatos de los programas ACIS® y Parasolid® por lo que resulta fácil compartir los diseños actualizados con los colegas.
Formatos de archivos soportados
Nota: no todos los formatos de archivos son soportados por todos los sistemas operativos.
| Formato de archivo | Extensión | Versión | Importar | Exportar |
| ACIS® | .sat, .sab, .asat, .asab | hasta R25 | Sí | Sí |
| AutoCAD® | .dwb | 2.5-2014 | Sí | No |
| AutoCAD® DXF | .dxf | 2.5-2014 | Sí | No |
| IGES | .igs, .iges | hasta 5.3 | Sí | No |
| Parts Inventor® | .ipt | 6-11,2008-2015 | Sí | No |
| NX® | .prt | hasta 9 | Sí | No |
| Parasolid® | .x_t, .xmt_txt, .x_b, .xmt_bin | hasta V26 | Sí | Sí |
| PTC® Creo® Parametric | .prt, .asm | 1.0, 2.0 | Sí | No |
| PTC® Pro/ENGINEER® | .prt, .asm | 16 hasta Wildfire 5.0 | Sí | No |
| SOLIDWORKS® | .sldprt, .sldasm | 98-2014 | Sí | No |
| STEP | .step | AP203,AP214 | Sí | No |
ACIS es una marca registrada de Spatial Corporation. Autodesk, AutoCAD, e Inventor son marcas registradas o marcas de Autodesk, Inc., y/o sus subsidiarias o afiliada en EEUU y/o otros países. Parasolid y NX son marcas o marcas registradas de Siemens Product Lifecycle Management Software Inc. o sus subsidiarias en Estados Unidos y en otros países. PTC, Creo, y Parametric son marcas o marcas registradas de PTC Inc. o sus subsidiarias en EEUU y otros países. SOLIDWORKS es una marca registrada de Dassault Systèmes SolidWorks Corp. Todas las marcas listadas aquí son propiedad de sus respectivos propietarios, y COMSOL AB y sus subsidiarias y productos no están afiliados, aprobados, esponsorizados o soportados por los propietarios de esas marcas.
VERSIONES
6.3
NOVEDADES
La versión 6.3 presenta varias mejoras para un manejo más eficiente de la geometría. Estas actualizaciones incluyen compatibilidad con los últimos formatos de archivos CAD, la capacidad de obtener una vista previa de los árboles de ensamblaje para la importación selectiva de componentes y la limpieza automática de la geometría para la preparación de la malla. Además, la herramienta Detect Interferences se ha actualizado para ofrecer una detección de huecos mejorada con una tolerancia de huecos personalizable.
Importación de archivos CAD actualizada
La función de importación de archivos CAD ahora admite las últimas versiones de todos los formatos de archivo compatibles. Además, ahora es posible importar archivos de Revit® en sistemas operativos Linux® compatibles con procesadores Intel® de 64 bits. Para obtener una lista completa de los formatos de archivos CAD compatibles, visite la sección Read from File, CAD del cuadro de especificaciones CAD.
Vista previa del árbol de ensamblajes de ensamblajes CAD
Al importar ensamblajes CAD desde los formatos de archivos Revit®, ahora es posible obtener una vista previa del árbol de ensamblajes y seleccionar componentes específicos para importar.
Actualizaciones de la herramienta de detección de interferencias
La herramienta Detect Interferences ahora permite especificar una tolerancia de espacio independiente, lo que mejora la detección de espacios y, al mismo tiempo, busca otros tipos de interferencias. Además, se han añadido nuevas opciones para seleccionar qué tipos de interferencias detectadas se mostrarán en la lista Interfering Faces. Estas opciones incluyen Mostrar intersecciones Show intersections, Show touches, Show gaps, y Show containments.
La ventana Tools para Detect Interferences con las nuevas opciones de visualización para elegir el tipo de interferencias a mostrar en la lista.
Limpieza automática de geometría
Ahora es posible detectar y eliminar automáticamente los pequeños detalles y los huecos en la geometría, lo que simplifica la geometría para fines de mallado y reduce el tamaño de la simulación. El proceso automático identifica pequeñas características como caras de astillas, bordes cortos, huecos estrechos y dominios delgados, que luego se eliminan para preparar el modelo para el análisis. Para un mayor control, el Cleanup Wizard opcional permite ajustar los tamaños de los detalles y seleccionar operaciones de limpieza.
La función Geometry Cleanup puede modificar automáticamente las tolerancias booleanas, añadir una operación Remove Details y aprovechar la funcionalidad del módulo CAD Import Module o Design Module, según las características detectadas y las licencias disponibles. La función de limpieza de geometría se muestra en los modelos tutoriales Electrical Heating in a Busbar Assembly, Geometry Cleanup on a Wheel Rim Geometry, y Importing and Meshing a PCB Geometry from an ODB++ Archive. Téngase en cuenta que las características más avanzadas de la función de limpieza de geometría requieren una licencia para el CAD Import Module, Design Module o los productos LiveLink™ para CAD. Para obtener más detalles, consulte la tabla de especificaciones de CAD.
Operaciones virtuales
El kit de herramientas de operaciones virtuales ahora incluye la operación Merge Faces, que fusiona caras y elimina espacios o regiones entre las superficies seleccionadas. Al utilizar alguno de los módulos CAD Import Module, Design Module o los productos LiveLink™ para CAD, la operación también puede fusionar caras de diferentes tamaños y formas creando automáticamente las impresiones necesarias. La operación Merge Faces también está integrada en el nuevo proceso Geometry Cleanup.
|
|
Fusionar las caras seleccionadas (izquierda, azul) de los lados opuestos de un espacio para colapsar la región entre ellas (derecha). |
|
Autodesk, el logotipo de Autodesk y Revit son marcas comerciales registradas o marcas comerciales de Autodesk, Inc. y/o sus subsidiarias y/o afiliadas en los EE. UU. y/o en otros países. Intel es una marca comercial de Intel Corporation en los EE. UU. y/o en otros países. Linux es una marca comercial registrada de Linus Torvalds en los EE. UU. y en otros países. Mentor Graphics Corporation brindó soporte para la implementación del formato ODB++ de conformidad con los Términos y condiciones generales de la asociación para el desarrollo de soluciones ODB++ (https://odbplusplus.com/design/terms-of-use/).
6.2
NOVEDADES
Selección de aristas mejorada para caras de tapa
La funcionalidad Cap Faces ahora incluye una nueva casilla de verificación Group adjacent edges en la ventana Settings. Esta función se puede habilitar para seleccionar automáticamente todos los bordes en un bucle al hacer clic en un arista.
Importación de archivos CAD actualizada
La funcionalidad de importación de archivos CAD se ha ampliado para admitir las versiones más recientes de los formatos de archivo admitidos. Además la importación del formato de archivo SOLIDWORKS® ahora está disponible en un sistema operativo Linux® con un procesador Intel® de 64 bits. La lista de formatos actual de archivos CAD compatibles puede consultarse aquí.
Autodesk, the Autodesk logo, and Revit are registered trademarks or trademarks of Autodesk, Inc., and/or its subsidiaries and/or affiliates in the USA and/or other countries. SOLIDWORKS is a registered trademark of Dassault Systèmes SolidWorks Corp. Linux is a registered trademark of Linus Torvalds in the U.S. and other countries. Intel is a trademark of Intel Corporation in the U.S. and/or other countries.
6.1
NOVEDADES
La versión 6.1 ahora incluye la funcionalidad de sincronización fuera de línea, la capacidad de simplificar curvas y superficies en geometría importada y la importación de archivos CAD actualizados para admitir las versiones de archivos CAD más recientes
Sincronización sin conexión
Offline synchronization ahora permite la sincronización entre COMSOL Multiphysics® y LiveLink™ for Revit® cuando están instalados en diferentes ordenadores. Esto es útil en organizaciones donde los dos diferentes paquetes son utilizados por diferentes usuarios. Utilizando el módulo LiveLink™ dentro de LiveLink™ for Revit®, puede guardarse un archivo de sincronización, que puede contener una o más versiones de una geometría. Entonces puede cargarse este archivo de sincronización con la funcionalidad LiveLink™ en un modelo de COMSOL.
La sincronización sin conexión está disponible en todos los sistemas operativos soportados por COMSOL Multiphysics®. Además de instalarse con el instalador de COMSOL, el complemento LiveLink™ también se instala con el instalador COMSOL Client. Al instalarlo se permite que la funcionalidad prepare diseños para sus sincronización, guardando archivos para la sincronización sin conexión, y corriendo apps de simulación que sincronicen la geometría.

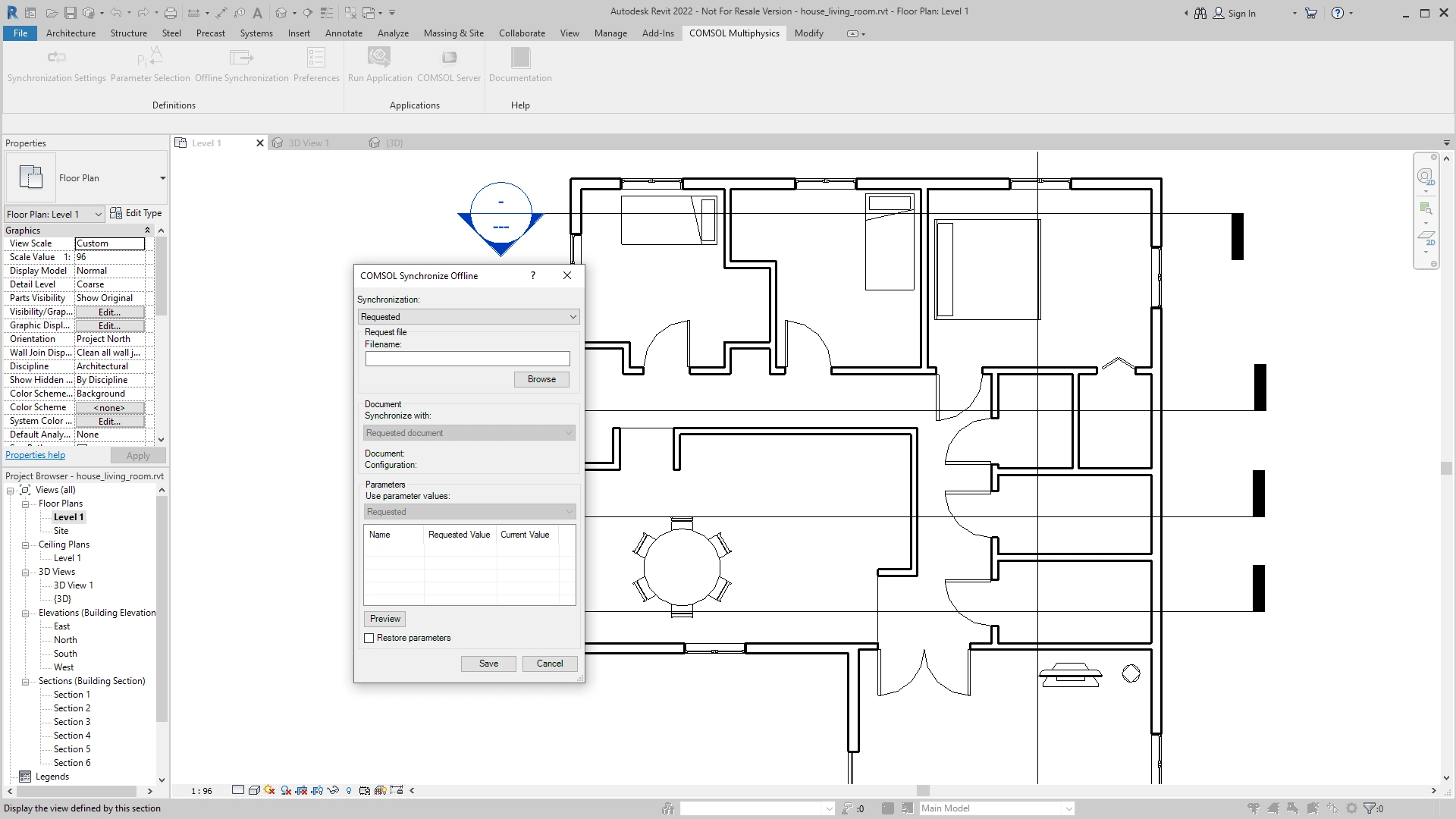

La ventana Synchronize Offline en la interfaz de usuario de Revit®
Simplificación de curvas y superficies
La configuración de Import para archivos CAD 3D ahora incluye una opción Simplify curves and surfaces que se puede usar para simplificar la representación matemática de las entidades geométricas importadas. Por ejemplo, las curvas spline se pueden convertir en curvas rectas o circulares dedicadas. La importación de objetos con esta opción puede mejorar el rendimiento y la confiabilidad de las operaciones geométricas posteriores.
La importación de un modelo de ensamblaje de freno mediante la nueva opción Simplify curves and surfaces convierte, cuando corresponde, la representación matemática subyacente de bordes y caras en una forma analítica más simple.
Importación de archivos CAD actualizados
La funcionalidad de importación de archivos CAD se ha ampliado para admitir las versiones más recientes de los formatos de archivo admitidos. Puede encontrar una tabla con las especificaciones de formatos aquí.
Autodesk, the Autodesk logo, and Revit are registered trademarks or trademarks of Autodesk, Inc., and/or its subsidiaries and/or affiliates in the USA and/or other countries.
6
NOVEDADES
La versión 6.0 ofrece una nueva operación de Proyección, mejoras en la herramienta de Detección de interferencias y importación de archivos CAD actualizada para soportar las versiones de archivos CAD más recientes.
Funcionalidad Proyección
La nueva función Proyección , que se encuentra en la pestaña Geometría en 2D o en la pestaña Plano de trabajo para planos de trabajo en 3D, se puede utilizar para proyectar objetos y entidades 3D, como caras, aristas y vértices, en planos de trabajo y geometrías 2D. Puede aprovechar el objeto de curva que resulta de la proyección en otras operaciones de geometría, por ejemplo, como un objeto de construcción que ayuda a crear otros objetos de geometría, o para convertirlo en un objeto sólido para configurar una simulación.
La función Projection 1, resaltada en la secuencia de geometría de arriba, proyecta los objetos resaltados en el plano de trabajo, de modo que se puedan usar al crear el boceto de los canales de enfriamiento en esta geometría de un motor de imanes permanentes.
Visualización mejorada para la herramienta de detección de interferencias
La herramienta Detectar interferencias se ha mejorado para presentar y visualizar mejor las interferencias entre objetos geométricos. Ahora puede utilizarse la casilla de verificación Agrupar por objeto para clasificar las interferencias detectadas por objeto. Anteriormente, la lista estaba ordenada por el tipo de interferencia. A medida que se selecciona una interferencia de la lista, el nuevo valor predeterminado es visualizar solo los objetos que participan en la interferencia en la ventana Gráficos; los demás objetos se ocultan automáticamente. También están disponibles otras opciones de visualización, por ejemplo, para mostrar solo las caras que interfieren.
Importación y exportación de archivos CAD actualizados
La funcionalidad de importación y exportación de archivos CAD se ha ampliado para admitir las versiones más recientes de los formatos de archivo admitidos. Para ver una lista actual de los formatos de archivo CAD admitidos, consulte las secciones Read from File, CAD and Write to File en la tabla de especificaciones CAD.
Autodesk, el logo de Autodesk, y Revit son marcas registradas o marcas comerciales de Autodesk, Inc., y/o sus subsidiarias y/o afiliadas en EEUU y/o otros países.
5.6
NOVEDADES
Detectar interferencias
La herramienta Detectar interferencias, añadida al menú Suprimir y reparar, puede detectar interferencias entre objetos. Esta herramienta admite objetos sólidos y de superficie como entrada y detecta intersecciones, toques, espacios y contención. Puede verse esta característica demostrada en el modelo tutorial "Creating a Fluid Domain Inside a Solid Structure".
Se detectan varias intersecciones, toques y huecos en este ensamblaje CAD importado, incluyendo información sobre los objetos y las caras involucradas en las interferencias. Los espacios se enumeran junto con la distancia del espacio, y el botón Acercar a selección, facilita la búsqueda de la ubicación de las caras que interfieren en la geometría.
Característica de verificación
La nueva función Revisar, añadida al menú Suprimir y reparar, se puede utilizar para detectar fallos en objetos CAD. Se puede añadir un nodo Revisar a una secuencia de geometría, como después de una operación Eliminar caras, para confirmar que no quedan problemas después de reemplazar una cara defectuosa.
Compatibilidad con versiones de formato de archivos CAD nuevas y actualizadas
La funcionalidad de importación y exportación de archivos CAD se ha ampliado para admitir nuevas versiones para los siguientes formatos de archivo:
Lectura desde archivo
- AutoCAD® (.dwg, .dxf): 2021
- PTC® Creo® Parametric™ (.prt, .asm): 7.0
- Inventor® (.ipt, .iam): 2021
- NX™ (.prt): 1899
- Parasolid® (.x t, .x b, .xmt txt, .xmt bin): 33.0
Escritura a archivo
- Parasolid® (.x t, .x b, .xmt txt, .xmt bin): 33.0
Autodesk, el logo de Autodesk, AutoCAD, e Inventor son marcas registradas o marcas de Autodesk, Inc., y/o sus subsidiarias y/o afiliadas en EE.UU. y/o otros paises. Parasolid y NX son marcas o marcas registradas de Siemens Product Lifecycle Management Software Inc. o sus subsidiarias en EE.UU. y en otros paises. PTC, Creo, y Creo Parametric son marcas o marcas registradas de PTC Inc. o sus subsidiarias en EE.UU. y en otros paises. SOLIDWORKS es una marca registrada de Dassault Systèmes SolidWorks Corp. COMSOL AB y sus subsidiarias y productos no están relacionados, patrocinados, vinculados o apoyados por estas terceras partes.
5.5
NOVEDADES
Los usuarios de la versión 5.5 encontrarán soporte de la sincronización de propiedades de materiales aplicada en Revit®. Basándose en los datos de material, los nodos Materials se crean en el componente de la funcionalidad LiveLink™, y su selección se configura con el correspondiente material en Revit®. La sincronización de materiales se habilita con una casilla Syncronize material data en la sección Synchronize del nodo LiveLink for Revit.

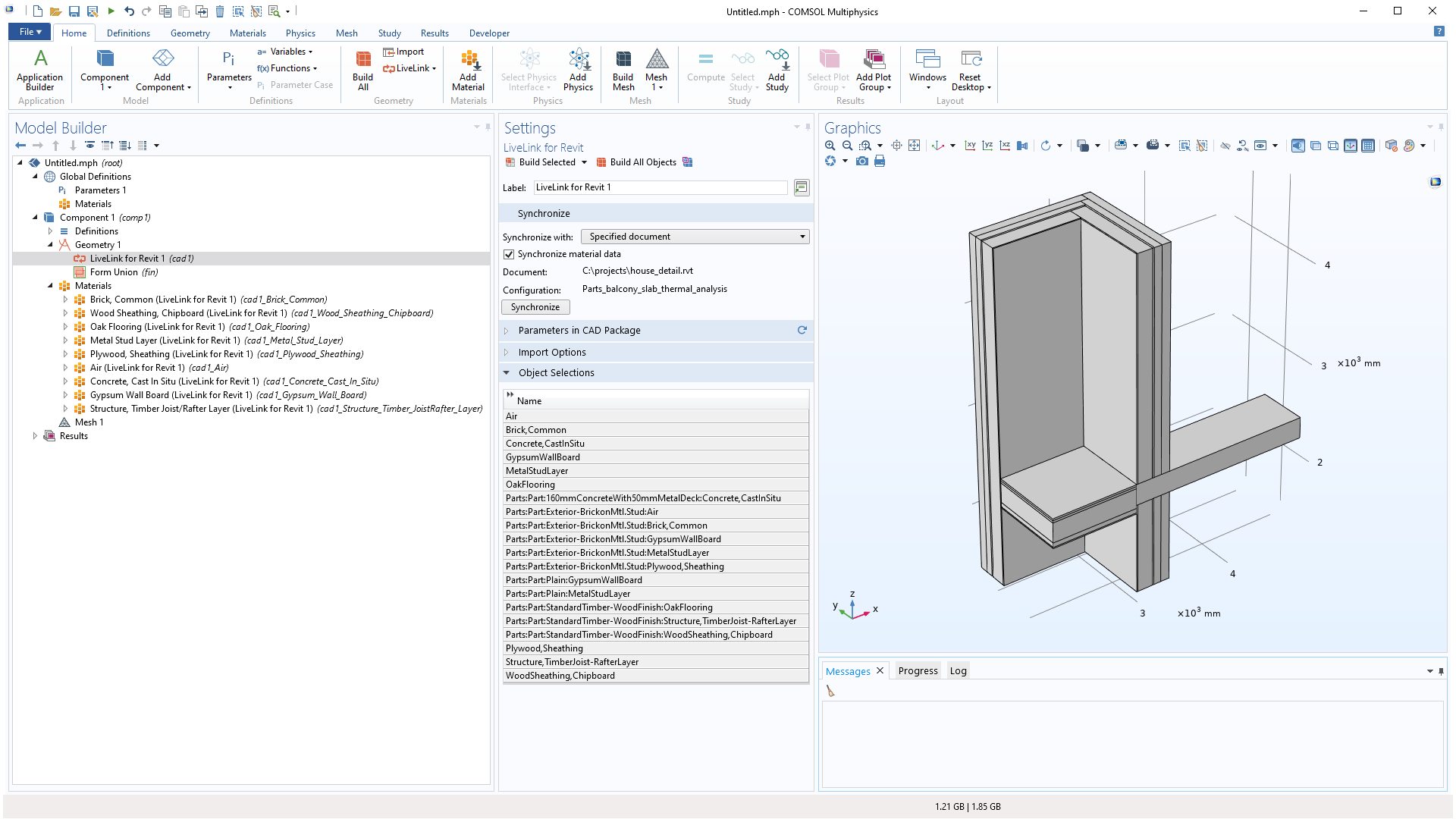

Los nodos de material se generan durante la sincronización cuando se selecciona la nueva casilla Synchronize material en los ajustes para LiveLink™ for Revit®. Las selecciones generadas durante la sincronización son listadas en la sección Object Selections de la ventana de Ajustes.
Importación geométrica asociativa
La funcionalidad de importación de archivos CAD ahora soporta importación geométrica asociativa para retener las físicas y otros ajustes en la geometría después de que el fichero se reimporte debido a un diseño actualizado. La importación lee la inforación en los archivos CAD para identificar las entidades geométricas en el archivo. Esta información está disponible habitualmente cuando se importan archivos CAD guardados en el formato nativo o con el software que fue creado.
Selecciones desde materiales, capas y colores
La funcionalidad de importación de archivos CAD ahora genera selecciones basadas en el material y asignaciones de capa de los objetos geométricos, cuando estén disponibles en el archivo CAD. Las selecciones también se generan para colores asignados a entidades geométricas. Las selecciones se listan en la ventana de Ajustes de la funcionalidad Import.
Operación de simplificación para eliminar orificios
Una nueva operación de simplificación (defeaturing) llamada Delete Holes encuentra y elimina orificios cilíndricos cuyos radios sean menores que un número dado que se puede especificar. Después de especificar un radio máximo, un botón Find Holes automáticamente añadirá los orificios apropiados a la lista de selección.
La nueva operación de simplificación Delete Holes es utilizada para encontrar orificios cilíndricos.
La geometría resultante de utilizar la operación Delete Holes
Soporte para nuevas y actualizadas versiones de formato de archivos CAD
La funcionalidad de exportación de archivos CAD ahora soporta escribir geometrías 3D a los siguientes formatos de archivo:
- IGES (.igs, .iges): 5.3
- STEP (.step): AP203
La funcionalidad de importación y exportación de archivos CAD se ha ampliado para soportar nuevas versiones para los siguientes formatos de archivo:
Lectura desde archivo
- ACIS® (.sat, .sab, .asat, .asab): 2019 1.0
- NX™ (.prt): 1847
- Parasolid® (.x_t, .xmt_txt, .x_b, .xmt_bin): V32.0
- PTC® Creo® Parametric™ (.prt, .asm): 6.0
- SOLIDWORKS® (.sldprt, .sldasm): 2019
Escritura a archivo
- Parasolid® (.x_t, .xmt_txt, .x_b, .xmt_bin): V32.0
ACIS es una marca registrada de Spatial Corporation. Autodesk, el logo de Autodesk, AutoCAD, Inventor, y Revit son marcas registradas o marcas de Autodesk, Inc., y/o sus subsidiarias y/o afiliadas en EEUU y/o otros paises. Parasolid y NX son marcas o marcas registradas de Siemens Product Lifecycle Management Software Inc. o sus subsidiarias en EEUU y en otros países. PTC, Creo, y Creo Parametric son marcas o marcas registradas de PTC Inc. o sus subsidiarias en los EEUU y en otros países. SOLIDWORKS es una marca registrada de Dassault Systèmes SolidWorks Corp. COMSOL AB y sus subsidiarias y productos no están afiliados con, avalados por, o soportados por estas terceras partes.
5.4
NOVEDADES
La funcionalidad de importación de archivos CAD incluida en este producto ha sido ampliada para soportar las nuevas versiones para algunos de los formatos de archivos soportados.
Actualización del motor geométrico de CAD
CAD Import Module, Design Module y los productos LiveLink™ para CAD utilizan el motor geométrico Parasolid® de Siemens PLM para las operaciones de modelado de sólidos, reparación de geometrías y reducción. (Sin estos productos, se utiliza un motor de modelado geométrico nativo de COMSOL). El módulo CAD Import Module que viene con COMSOL 5.4 incluye una versión actualizada del motor Parasolid. Como resultado , se han solucionado una serie de problemas de estabilidad, que hacen que la importación de modelos CAD y operaciones con sólidos sea más robusta.
- El nombre y valor de parámetros de masa que son controlados por una fórmula en el archivo CAD (parámetros de solo lectura) ahora pueden ser transferidos al modelo de COMSOL Multiphysics durante la sincronización y hacerse disponibles como parámtros en la configuración de la simulación.
- La interfaz LiveLink™ ahora soporta Revit® 2019.
5.3a
NOVEDADES
La versión 5.3a trae un nuevo modelo tutorial y amplía el soporte para nuevas versiones de ciertos formatos de archivos CAD.
Nuevo modelo tutorial: Living room acoustics
El nuevo tutorial Living Room Acoustics analiza la respuesta de baja frecuencia de una sala de estar a las unidades woofer de dos altavoces y resuelve las frecuencias propias de la sala. La geometría de la sala y el mobiliario se sincronizan desde un proyecto Revit® a través de la interfaz de LiveLink™. Las instrucciones paso a paso incluyen la sincronización y limpieza y depuración de la geometría de la sala para prepararla para la simulación.

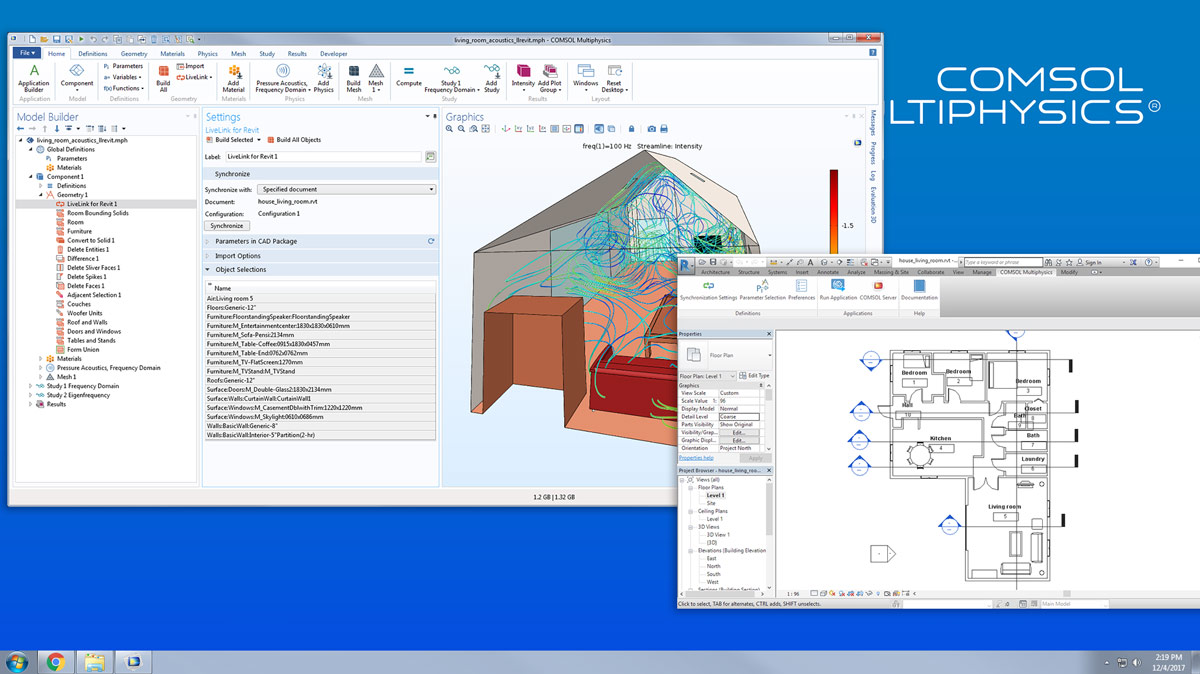

Se realiza una simulación en la geometría de la sala de estar del proyecto Revit®. El gráfico de líneas de corriente visualiza el flujo de energía desde las fuentes de sonido a 100 Hz.
Soporte actualizado para nuevas versiones de formatos de archivos CAD
La funcionalidad de importación y exportación de archivos CAD se ha ampliado para soportar nuevas versiones para los siguientes formatos de archivos:
Lectura de archivo
- Parasolid®: (.x_t, .xmt_txt, .x_b, .xmt_bin) hasta V30.0
- ACIS®: (.sat, .sab, .asat, .asab) hasta R25, 2018 1.0
- AutoCAD® (.dwg, .dxf) hasta 2017
- CATIA® V5 hasta 2017
- PTC® Creo® Parametric™ hasta 4.0
Escritura en archivo
- Parasolid®: .x_t, x_b) V30.0
Vea la lista completa de formatos CAD soportados
Autodesk, the Autodesk logo, y AutoCAD son marcas registradas o marcas de Autodesk, Inc., y/o sus subsidiarias y/o afiliados en EEUU y/o otros países. ACIS es una marca registrada de Spatial Corporation. CATIA es una marca registrada de Dassault Systèmes o sus subsidiarias en EEUU y/o otros países. Parasolid es una marca comercial o marca registrada de Siemens Product Lifecycle Management Software Inc. o sus subsidiarias en EEUU y en otros países. PTC, Creo, y Creo Parametric son marcas comerciales o registradas de PTC Inc. o sus subsidiarias en EEUU y en otros países. COMSOL AB y sus subsidiarisas y productos no están afiliados con, avalados, esponsorizados o soportados por los propietarios de estas marcas.
5.3
NOVEDADES
Soporte ampliado para sincronización de elementos arquitectónicos
Ya no se necesita que las definiciones de habitaciones existan en el proyecto de Revit® o que los elementos sincronizados pertenezcan a una habitación para sincronizar las geometrías entre el software Revit® y COMSOL Multiphysics® vía LiveLink™ for Revit®. Esta funcionalidad mejorada también amplía el tipo de elementos que pueden sincronizarse para incluir, por ejemplo, capas de paredes, elementos estructurales o de cimientos, así como equipos mecánicos o eléctricos. Además, las selecciones que pueden utilizarse para definir ajustes de simulación en COMSOL Multiphysics® se generan automáticamente para los elementos sincronizados.

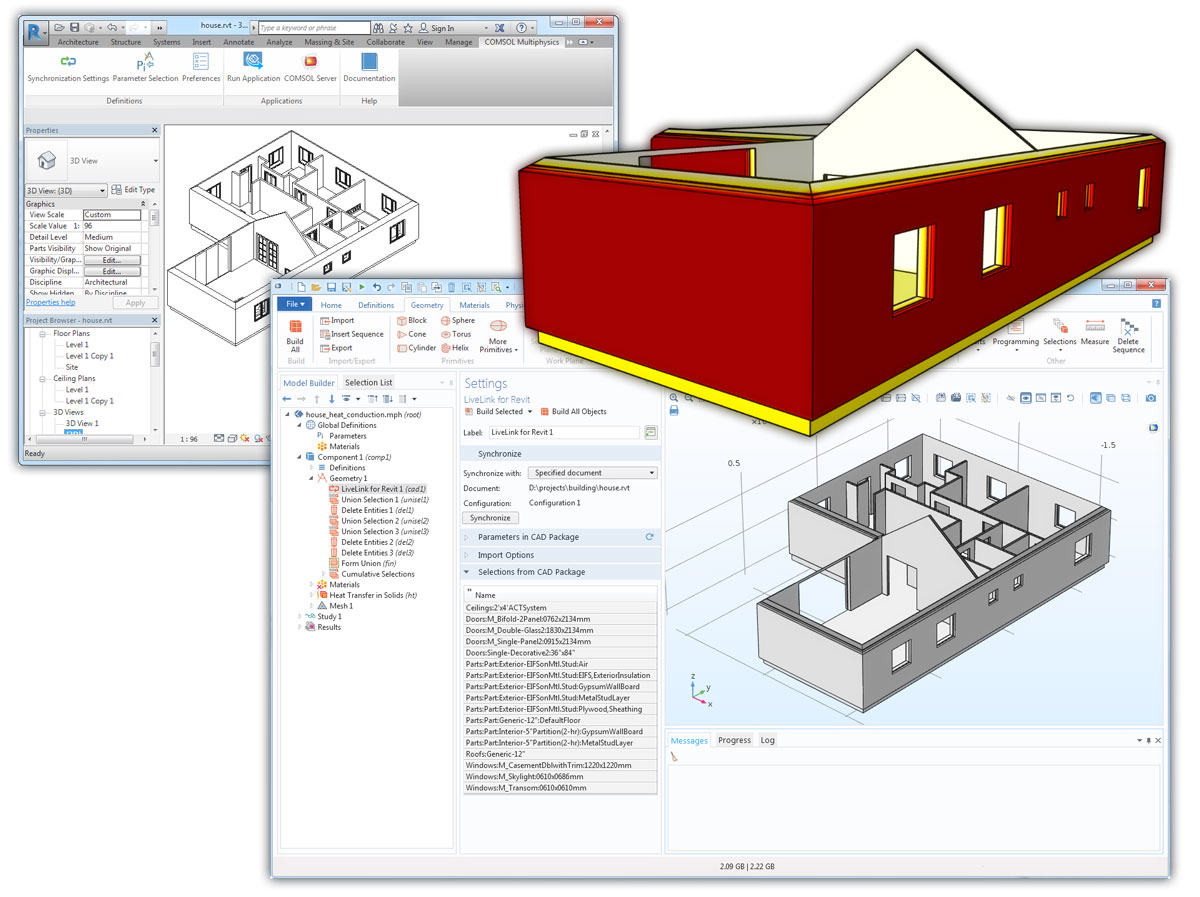

Cuando se sincroniza entre el software Revit® y COMSOL Multiphysics®, la geometría de las paredes de esta casa ahora pueden incluir las capas de paredes, tal y como se definen en los tipos de pared en el proyecto de Revit®. Las selecciones generadas para capas y otros elementos se muestran en la ventana de Ajustes para la interfaz LiveLink™ for Revit®. El gráfico muestra la distribución de temperatura del estudio de la conducción de calor de la estructura sincronizada, donde la presencia de las capas de paredes en el flujo de calor es evidente.
Soporte actualizado para nuevas versiones de formatos de archivo CAD
La funcionalidad e importación y exportación de archivos CAD ha sido ampliada para soportar nuevas versiones para los siguientes formatos de archivo:
Lectura de archivo
- Parasolid®: (.x_t, .xmt_txt, .x_b, .xmt_bin) hasta V29.1
- ACIS®: (.sat, .sab, .asat, .asab) hasta R25, 2017 1.0
- Inventor® assemblies: (.iam) versiones 11, 2008–2017
- Inventor® parts: (.ipt) versiones 6–11, 2008–2017
- SOLIDWORKS®: (.sldprt, .sldasm) versiones 98–2017
- NX™: (.prt) hasta la versión 11
Escritura a archivo
- Parasolid®: (.x_t, x_b) V29.1
Se puede ver una lista completa de formatos de archivo CAD soportados en la tabla de especificaciones CAD de COMSOL.
Autodesk, el logo de Autodesk e Inventor son marcas registradas o marcas comerciales de Autodesk, Inc., y/o sus subsidiarias y/o afiliadas en EEUU y/o otros países. ACIS es una marca registrada de Spatial Corporation. Parasolid y NX son marcas comerciales o marcas registradas de Siemens Product Lifecycle Management Software Inc. o sus subsidiarias en Estados Unidos y en otros países. SOLIDWORKS es una marca registrada de Dassault Systèmes SOLIDWORKS Corp. COMSOL AB y sus subsidiarias y productos no están afiliadas, apoyadas, patrocinadas o soportadas por los propietarios de estas marcas.
5.2a
NOVEDADES
Los usuarios de LiveLink™ for Revit® 5.2a pueden conectar a COMSOL Server™ desde el propio Revit®. Ahora también es más fácil mantener un seguimiento de los documentos sincronizados.
Conexión a COMSOL Server™ desde la interfaz de Revit®
Cuando se ha instalado COMSOL Client, se dispondrá de un botón para conectar a COMSOL Server™ desde Revit®. Esto significa que se puede navegar y correr apps junto con Revit®, incluyendo apps que utilicen una geometría que esté sincronizada con Revit®.

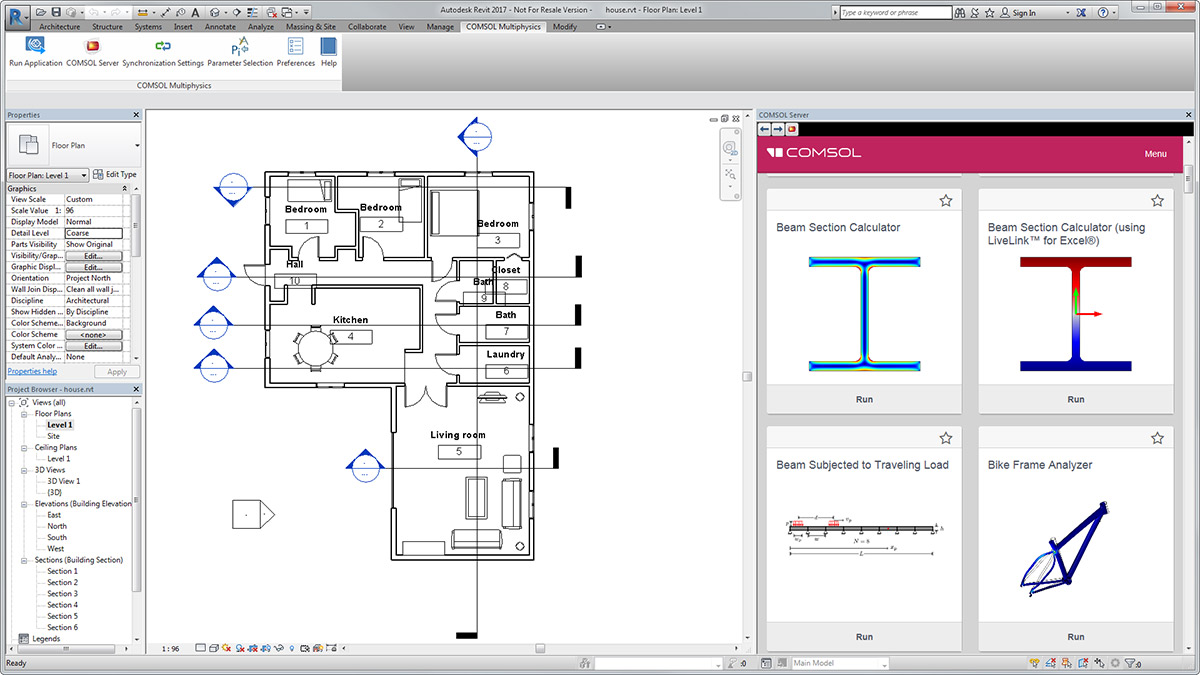

La pestaña de la cinta de COMSOL Multiphysics® en la interfaz de usuario de Revit® así como una interfaz incrustada de COMSOL Server™.
Mantenimiento del seguimiento de los documentos sincronizados
|
Para evitar la sincronización con un documento de Revit® incorrecto, la interfaz de LiveLink™ for Revit® ahora mantiene el seguimiento del nombre de archivo y el camino del documento CAD sincronizado. Durante la primera sincronización, el nombre del archivo se recupera y documenta. Para todas las subsecuentes sincronizaciones, la interfaz automáticamente selecciona el mismo archivo, siempre que el archivo se abra en Revit®, incluso si no es el documento activo. |
 La ventana de ajustes para la Sincronización con la funcionalidad de Documento especificado para LiveLink™ for Revit® indica que se ha sincronizado con el archivo C:\My projects\house.rvt. La interfaz de LiveLink™ automáticamente conmutará a este archivo en Revit® durante futuras sincronizaciones. |
Soporte actualizado para nuevas versiones de formatos de archivos CAD
La funcionalidad de importación y exportación de archivos CAD se ha ampliado para soportar nuevas versiones para los siguientes formatos de archivos:
Lectura de archivo
- Parasolid® (.x_t, .xmt_txt, .x_b, .xmt_bin) hasta V28.1
- ACIS® (.sat, .sab, .asat, .asab) hasta R25, 2016 1.0
- CATIA® V5 (.CATPart, .CATProduct) R8-R25, 2016
- Inventor® assemblies (.iam) versiones 11, 2008-2016
- Inventor® parts (.ipt) versiones 6-11, 2008-2016
- SOLIDWORKS® (.sldprt, .sldasm) versiones 98-2016
- AutoCAD® (.dwg) versiones 2.5-2016
- AutoCAD® DXF (.dxf, 3D) versiones 2.5-2016
Escritura a archivos
- ACIS® (.sat, .sab) R4, R7, y 2016 1.0
- Parasolid® (.x_t, x_b) V28.1
Puede encontrar una lista completa de archivos CAD soportados en la tabla de especificaciones CAD de la web de COMSOL.
ACIS es una marca registrada de Spatial Corporation. Autodesk, AutoCAD, e Inventor son marcas registradas o marcas de Autodesk, Inc., y/o sus subsidiarias y/o afiliadas en EEUU u otros paises. Parasolid y NX son marcas o marcas registradas de Siemens Product Lifecycle Management Software Inc. o sus subsidiarias en los EEUU y en otros paises. SOLIDWORKS y CATIA son marcas registradas de Dassault Systèmes SolidWorks Corp. Todas las marcas aquí listadas son propiedad de sus respectivos propietarios y COMSOL AB y sus subsidiarias y productos no están afiliadas, apoyadas, esponsorizadas o soportadas por los propietarios de estas marcas.
5.1
NOVEDADES
Sincronización de masas conceptuales y parámetros de masa
| Al sincronizar masas conceptuales entre el software Autodesk® Revit® Architecture y COMSOL Multiphysics®, ahora se puede aplicar la simulación multifísica en los primero pasos del proceso de diseño arquitectónico para validar y explorar ideas arquitectónicas. Los parámetros de masa también se sincronizan, permitiendo la optimización de formas conceptuales y formas en Autodesk® Revit® Architecture desde la aplicación COMSOL Multiphysics®. Los valores de parámetros en Autodesk® Revit® Architecture pueden ser actualizados desde COMSOL Multiphysics® de forma manual o automáticamente, con un resolvedor de optimización siendo un ejemplo de actualizaciones de parámetros automáticas. La geometría en Autodesk® Revit® Architecture se regenera basándose en los valores de parámetros actualizados y se sincroniza con COMSOL Multiphysics® para cada simulación actualizada. |  Un modelo del complejo hotelero de Vdara® se sincroniza con LiveLink™ for Revit® para analizar la radiación solar reflejada a partir de la superficie reflectora curvada del hotel. En la imagen se ve el archivo geométrico original creado en el entorno de modelado Revit® Architecture.  En la imagen se ve el calor creado por la fachada de cristal del hotel en la zona de la piscina frente al hotel. |
Autodesk, el logo de Autodesk, Inventor, y Revit son marcas registradas o marcas de Autodesk, Inc., y/o sus subsidiarias y/o afiliadas en EEUU y/o otros países.
Vdara es una marca registrada de CityCenter Land, LLC.
5.0
NOVEDADES
El módulo LiveLink™ for Revit® ha engrosado la familia de los productos de COMSOL en la versión 5.0.
- Una interfaz LiveLink™ que sincroniza entre la versión 2015 del programa Revit® y COMSOL Multiphysics® cuando ambos corren simultáneamente
- Un objeto geométrico para el volumen de la habitación se crea automáticamente durante la sincronización
- Sincroniza elementos arquitectónicos 3D (sólidos y superficies) entre las geometrías de Revit® y COMSOL Multiphysics®
- La geometría sincronizada es asociativa, por ejemplo, el modelo arquitectónico puede ser modificado por Revit® sin la necesidad de reaplicar los ajustes del modelo en COMSOL Multiphysics después de la resincronización
- Sincroniza selecciones de elementos arquitectónicos entre el proyecto de Revit® y el modelo de COMSOL
- Importa archivos de los formatos de archivo CAD más populares, ver la tabla correspondiente en la pestaña de la versión
- Encapsula geometrías para modelar fenómenos en los dominios circundantes
- Exporta archivos de geometría a los formatos de archivo Parasolid® y ACIS®
- Repara la geometría a través de identificación de inconsistencias de la geometría y uniendo superficies para crear sólidos
- Simplifica a través de la detección y borrado de filetes, aristas cortas, caras pequeñas y picos
- Borra caras manualmente y rellena los vacíos resultantes mediante rellenado (creando una nueva cara) o parcheado (encogiendo o expandiendo caras adyacentes)
- Separa caras de un objeto sólido para crear un nuevo objeto sólido
- Tapa agujeros o espacios vacíos para rellenar el espacio y crear dominios de modelado
- Parchea caras eliminadas haciendo crecer o encogiendo las superficies que le rodean para cubrir la cara eliminada
