COMSOL LiveLink for SolidWorks 6.3
DESCRIPCIÓN
LiveLink™ for SOLIDWORKS® proporciona una integración completa entre el CAD y la simulación. Establece una conexión asociativa entre las dos aplicaciones, tal que un cambio de una características en el modelo CAD automáticamente actualiza la geometría en COMSOL Multiphysics, mientras que retiene las configuraciones de las físicas. Todos los parámetros especificados en SolidWorks pueden enlazarse interactivamente con la geometría de su simulación. Esto permite simulaciones multifísicas que involucren barridos paramétricos y optimización del diseño directamente desde el programa de CAD.
LiveLink™ for SOLIDWORKS® incluye todas las funcionalidades del CAD Import Module. Esto permite importar y limpieza (defeature de ficheros de los principales paquetes CAD.
VERSIONES
6.3
NOVEDADES
La versión 6.3 presenta varias mejoras para un manejo más eficiente de la geometría. Estas actualizaciones incluyen compatibilidad con los últimos formatos de archivos CAD, la capacidad de obtener una vista previa de los árboles de ensamblaje para la importación selectiva de componentes y la limpieza automática de la geometría para la preparación de la malla. Además, la herramienta Detect Interferences se ha actualizado para ofrecer una detección de huecos mejorada con una tolerancia de huecos personalizable.
Importación de archivos CAD actualizada
La función de importación de archivos CAD ahora admite las últimas versiones de todos los formatos de archivo compatibles. Además, ahora es posible importar archivos de SOLIDWORKS® en sistemas operativos Linux® compatibles con procesadores Intel® de 64 bits. Para obtener una lista completa de los formatos de archivos CAD compatibles, visite la sección Read from File, CAD del cuadro de especificaciones CAD.

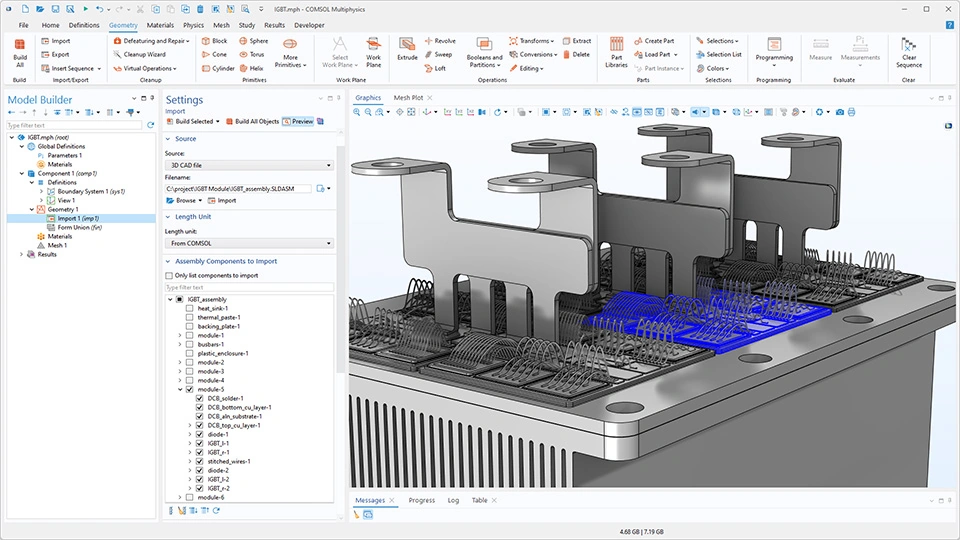

Vista previa del árbol de ensamblajes de ensamblajes CAD
Al importar ensamblajes CAD desde los formatos de archivos SOLIDWORKS®, ahora es posible obtener una vista previa del árbol de ensamblajes y seleccionar componentes específicos para importar.
Actualizaciones de la herramienta de detección de interferencias
La herramienta Detect Interferences ahora permite especificar una tolerancia de espacio independiente, lo que mejora la detección de espacios y, al mismo tiempo, busca otros tipos de interferencias. Además, se han añadido nuevas opciones para seleccionar qué tipos de interferencias detectadas se mostrarán en la lista Interfering Faces. Estas opciones incluyen Mostrar intersecciones Show intersections, Show touches, Show gaps, y Show containments.
La ventana Tools para Detect Interferences con las nuevas opciones de visualización para elegir el tipo de interferencias a mostrar en la lista.

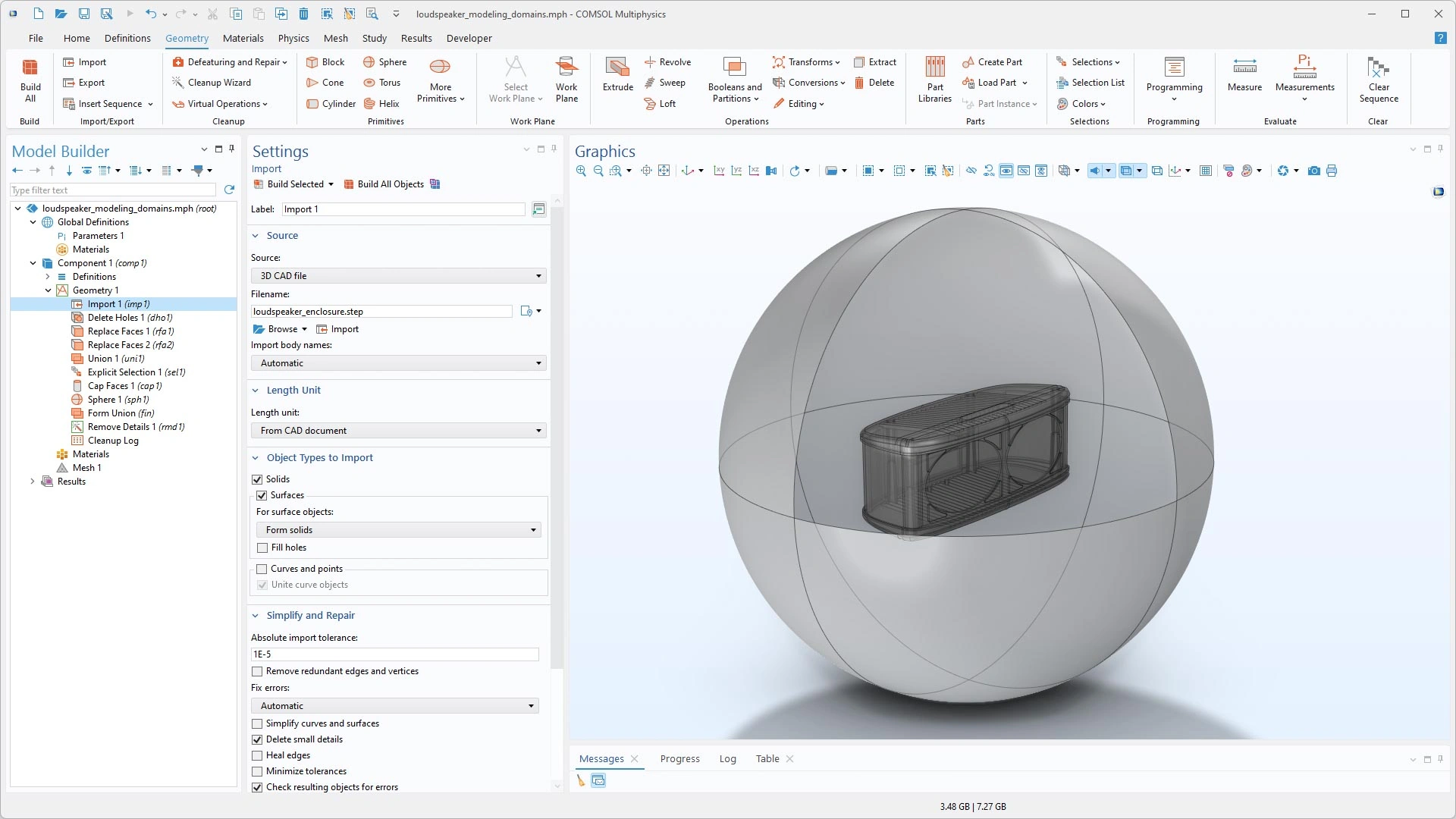

Limpieza automática de geometría
Ahora es posible detectar y eliminar automáticamente los pequeños detalles y los huecos en la geometría, lo que simplifica la geometría para fines de mallado y reduce el tamaño de la simulación. El proceso automático identifica pequeñas características como caras de astillas, bordes cortos, huecos estrechos y dominios delgados, que luego se eliminan para preparar el modelo para el análisis. Para un mayor control, el Cleanup Wizard opcional permite ajustar los tamaños de los detalles y seleccionar operaciones de limpieza.
La función Geometry Cleanup puede modificar automáticamente las tolerancias booleanas, añadir una operación Remove Details y aprovechar la funcionalidad del módulo CAD Import Module o Design Module, según las características detectadas y las licencias disponibles. La función de limpieza de geometría se muestra en los modelos tutoriales Electrical Heating in a Busbar Assembly, Geometry Cleanup on a Wheel Rim Geometry, y Importing and Meshing a PCB Geometry from an ODB++ Archive. Téngase en cuenta que las características más avanzadas de la función de limpieza de geometría requieren una licencia para el CAD Import Module, Design Module o los productos LiveLink™ para CAD. Para obtener más detalles, consulte la tabla de especificaciones de CAD.
Operaciones virtuales
El kit de herramientas de operaciones virtuales ahora incluye la operación Merge Faces, que fusiona caras y elimina espacios o regiones entre las superficies seleccionadas. Al utilizar alguno de los módulos CAD Import Module, Design Module o los productos LiveLink™ para CAD, la operación también puede fusionar caras de diferentes tamaños y formas creando automáticamente las impresiones necesarias. La operación Merge Faces también está integrada en el nuevo proceso Geometry Cleanup.
|
|
Fusionar las caras seleccionadas (izquierda, azul) de los lados opuestos de un espacio para colapsar la región entre ellas (derecha). |
|
SOLIDWORKS es una marca registrada de Dassault Systèmes SolidWorks Corp. Intel es una marca registrada de Intel Corporation en los EE. UU. y otros países. Linux es una marca registrada de Linus Torvalds en los EE. UU. y otros países. Mentor Graphics Corporation brindó soporte para la implementación del formato ODB++ de conformidad con los Términos y condiciones generales de la asociación para el desarrollo de soluciones ODB++ (https://odbplusplus.com/design/terms-of-use/).
6.2
NOVEDADES
Selección de aristas mejorada para caras de tapa
La funcionalidad Cap Faces ahora incluye una nueva casilla de verificación Group adjacent edges en la ventana Settings. Esta función se puede habilitar para seleccionar automáticamente todos los bordes en un bucle al hacer clic en un arista.
Importación de archivos CAD actualizada
La funcionalidad de importación de archivos CAD se ha ampliado para admitir las versiones más recientes de los formatos de archivo admitidos. Además la importación del formato de archivo SOLIDWORKS® ahora está disponible en un sistema operativo Linux® con un procesador Intel® de 64 bits. La lista de formatos actual de archivos CAD compatibles puede consultarse aquí.
SOLIDWORKS is a registered trademark of Dassault Systèmes SolidWorks Corp. Intel is a trademark of Intel Corporation in the U.S. and/or other countries. Linux is a registered trademark of Linus Torvalds in the U.S. and other countries.
6.1
NOVEDADES
La versión 6.1 ahora la capacidad de simplificar curvas y superficies en geometrías importadas y la importación de archivos CAD actualizados para admitir las versiones de archivos CAD más recientes
Simplificación de curvas y superficies
La configuración de Import para archivos CAD 3D ahora incluye una opción Simplify curves and surfaces que se puede usar para simplificar la representación matemática de las entidades geométricas importadas. Por ejemplo, las curvas spline se pueden convertir en curvas rectas o circulares dedicadas. La importación de objetos con esta opción puede mejorar el rendimiento y la confiabilidad de las operaciones geométricas posteriores.
La importación de un modelo de ensamblaje de freno mediante la nueva opción Simplify curves and surfaces convierte, cuando corresponde, la representación matemática subyacente de bordes y caras en una forma analítica más simple.
Importación de archivos CAD actualizados
La funcionalidad de importación de archivos CAD se ha ampliado para admitir las versiones más recientes de los formatos de archivo admitidos. Puede encontrar una tabla con las especificaciones de formatos aquí.
SOLIDWORKS es una marca registrada de Dassault Systèmes SolidWorks Corp.
6
NOVEDADES
La versión 6.0 ofrece una nueva funcionalidad de sincronización sin conexión, mejoras en la herramienta de Detección de interferencias, y importación actualizada de archivos CAD para soportar las versiones de archivos CAD más recientes.
Sincronización fuera de línea
La nueva funcionalidad de Sincronización sin conexión permite la sincronización entre COMSOL® y LiveLink™ for SOLIDWORKS® cuando se instalan en equipos diferentes. Esto es útil en organizaciones donde los dos paquetes de software diferentes son utilizados por diferentes personas. Utilizando el complemento de LiveLink™ en el interior de LiveLink™ for SOLIDWORKS®, se puede guardar un archivo de sincronización, que puede contener una o varias versiones de la geometría. Luego se puede cargar este archivo de sincronización con la funcionalidad LiveLink™ en un modelo COMSOL, como para calcular barridos paramétricos.
La sincronización sin conexión está disponible en todos los sistemas operativos compatibles con el software COMSOL®. Además de ser instalado por el instalador de COMSOL®, el LiveLink™ add-in también se instalará por el instalador gratuito COMSOL Client, disponible para su descarga desde la web de COMSOL. La instalación del complemento LiveLink™ con el instalador de COMSOL Client habilita la funcionalidad para preparar diseños para sincronización, guardar archivos para sincronización sin conexión y ejecutar aplicaciones de simulación que sincronizan geometría.
Funcionalidad Proyección
La nueva función Proyección , que se encuentra en la pestaña Geometría en 2D o en la pestaña Plano de trabajo para planos de trabajo en 3D, se puede utilizar para proyectar objetos y entidades 3D, como caras, aristas y vértices, en planos de trabajo y geometrías 2D. Puede aprovechar el objeto de curva que resulta de la proyección en otras operaciones de geometría, por ejemplo, como un objeto de construcción que ayuda a crear otros objetos de geometría, o para convertirlo en un objeto sólido para configurar una simulación.
La función Projection 1, resaltada en la secuencia de geometría de arriba, proyecta los objetos resaltados en el plano de trabajo, de modo que se puedan usar al crear el boceto de los canales de enfriamiento en esta geometría de un motor de imanes permanentes.
Visualización mejorada para la herramienta de detección de interferencias
La herramienta Detectar interferencias se ha mejorado para presentar y visualizar mejor las interferencias entre objetos geométricos. Ahora puede utilizarse la casilla de verificación Agrupar por objeto para clasificar las interferencias detectadas por objeto. Anteriormente, la lista estaba ordenada por el tipo de interferencia. A medida que se selecciona una interferencia de la lista, el nuevo valor predeterminado es visualizar solo los objetos que participan en la interferencia en la ventana Gráficos; los demás objetos se ocultan automáticamente. También están disponibles otras opciones de visualización, por ejemplo, para mostrar solo las caras que interfieren.
Importación y exportación de archivos CAD actualizados
La funcionalidad de importación y exportación de archivos CAD se ha ampliado para admitir las versiones más recientes de los formatos de archivo admitidos. Para ver una lista actual de los formatos de archivo CAD admitidos, consulte las secciones Read from File, CAD and Write to File en la tabla de especificaciones CAD.
SOLIDWORKS es marca registrada de Dassault Systèmes SolidWorks Corp.
5.6
NOVEDADES
Detectar interferencias
La herramienta Detectar interferencias, añadida al menú Suprimir y reparar, puede detectar interferencias entre objetos. Esta herramienta admite objetos sólidos y de superficie como entrada y detecta intersecciones, toques, espacios y contención. Puede verse esta característica demostrada en el modelo tutorial "Creating a Fluid Domain Inside a Solid Structure".
Se detectan varias intersecciones, toques y huecos en este ensamblaje CAD importado, incluyendo información sobre los objetos y las caras involucradas en las interferencias. Los espacios se enumeran junto con la distancia del espacio, y el botón Acercar a selección, facilita la búsqueda de la ubicación de las caras que interfieren en la geometría.
Característica de verificación
La nueva función Revisar, añadida al menú Suprimir y reparar, se puede utilizar para detectar fallos en objetos CAD. Se puede añadir un nodo Revisar a una secuencia de geometría, como después de una operación Eliminar caras, para confirmar que no quedan problemas después de reemplazar una cara defectuosa.
Compatibilidad con versiones de formato de archivos CAD nuevas y actualizadas
La funcionalidad de importación y exportación de archivos CAD se ha ampliado para admitir nuevas versiones para los siguientes formatos de archivo:
Lectura desde archivo
- AutoCAD® (.dwg, .dxf): 2021
- PTC® Creo® Parametric™ (.prt, .asm): 7.0
- Inventor® (.ipt, .iam): 2021
- NX™ (.prt): 1899
- Parasolid® (.x t, .x b, .xmt txt, .xmt bin): 33.0
Escritura a archivo
- Parasolid® (.x t, .x b, .xmt txt, .xmt bin): 33.0
Nuevo modelo tutorial: Geometric Parameter Optimization of Bracket
El nuevo modelo tutorial Bracket Optimization minimiza la masa de un soporte que se sincroniza con SOLIDWORKS® vía la interfaz LiveLink™. Existen límites tanto para la mínima frecuencia natural como a la máxima tensión en una carga estática. El tamaño y posición de una serie de funcionalidades geométricas se han cambiado para optimizar la masa, mientras se han forzado varias restricciones geométricas para mantener la intención del diseño.

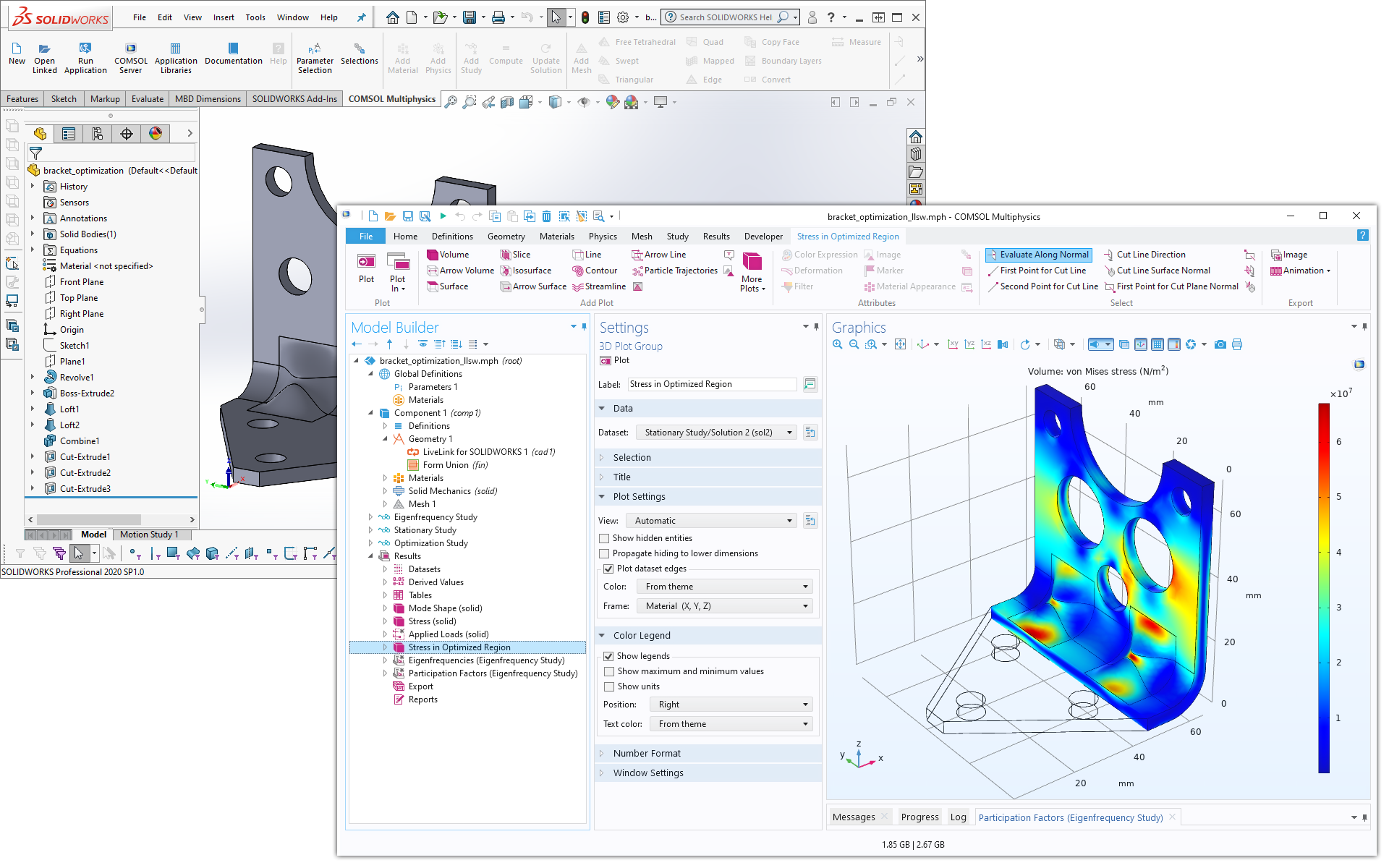

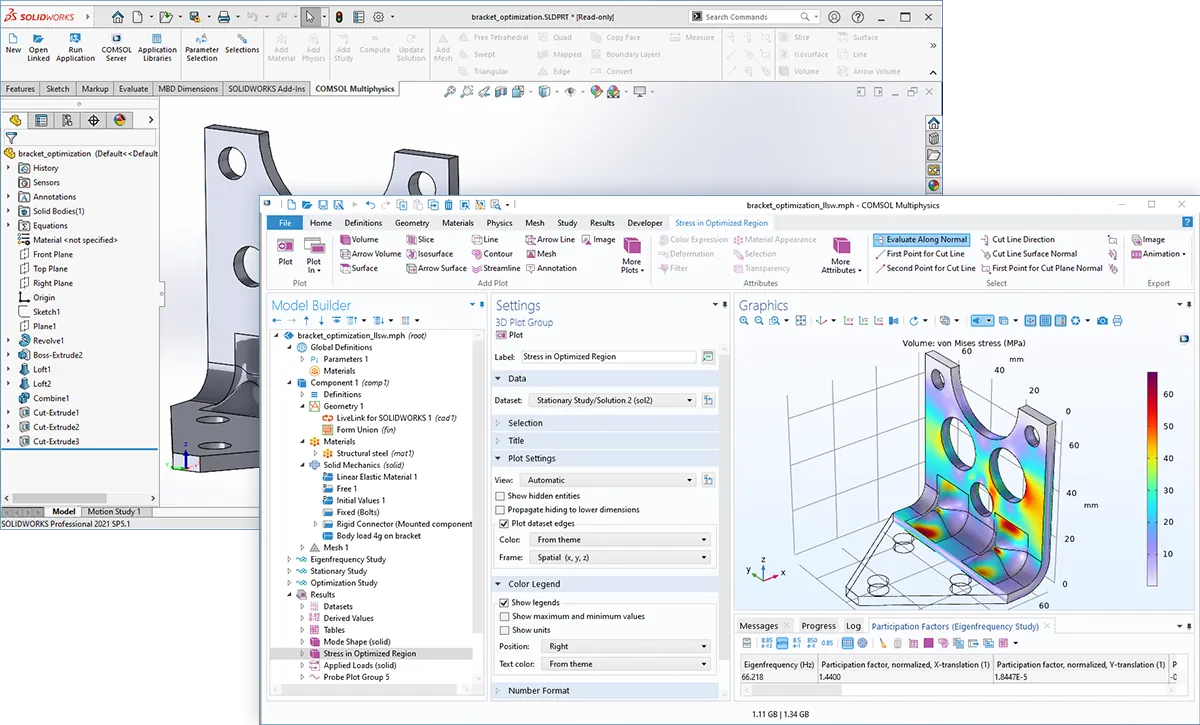

La interfaz de usuario de SOLIDWORKS® que muestra la geometría original y la interfaz de usuario de COMSOL Multiphysics® que muestra el soporte optimizado.
Autodesk, el logo de Autodesk, AutoCAD, e Inventor son marcas registradas o marcas de Autodesk, Inc., y/o sus subsidiarias y/o afiliadas en EE.UU. y/o otros paises. Parasolid y NX son marcas o marcas registradas de Siemens Product Lifecycle Management Software Inc. o sus subsidiarias en EE.UU. y en otros paises. PTC, Creo, y Creo Parametric son marcas o marcas registradas de PTC Inc. o sus subsidiarias en EE.UU. y en otros paises. COMSOL AB y sus subsidiarias y productos no están relacionados, patrocinados, vinculados o apoyados por estas terceras partes.
5.5
NOVEDADES
Los usuarios de la versión 5.5 encontrarán soporte de la sincronización de propiedades de materiales aplicada en SOLIDWORKS®. Basándose en los datos de material, los nodos Materials se crean en el componente de la funcionalidad LiveLink™, y su selección se configura con el correspondiente material en SOLIDWORKS®. La sincronización de materiales se habilita con una casilla Syncronize material data en la sección Synchronize del nodo LiveLink for SOLIDWORKS.

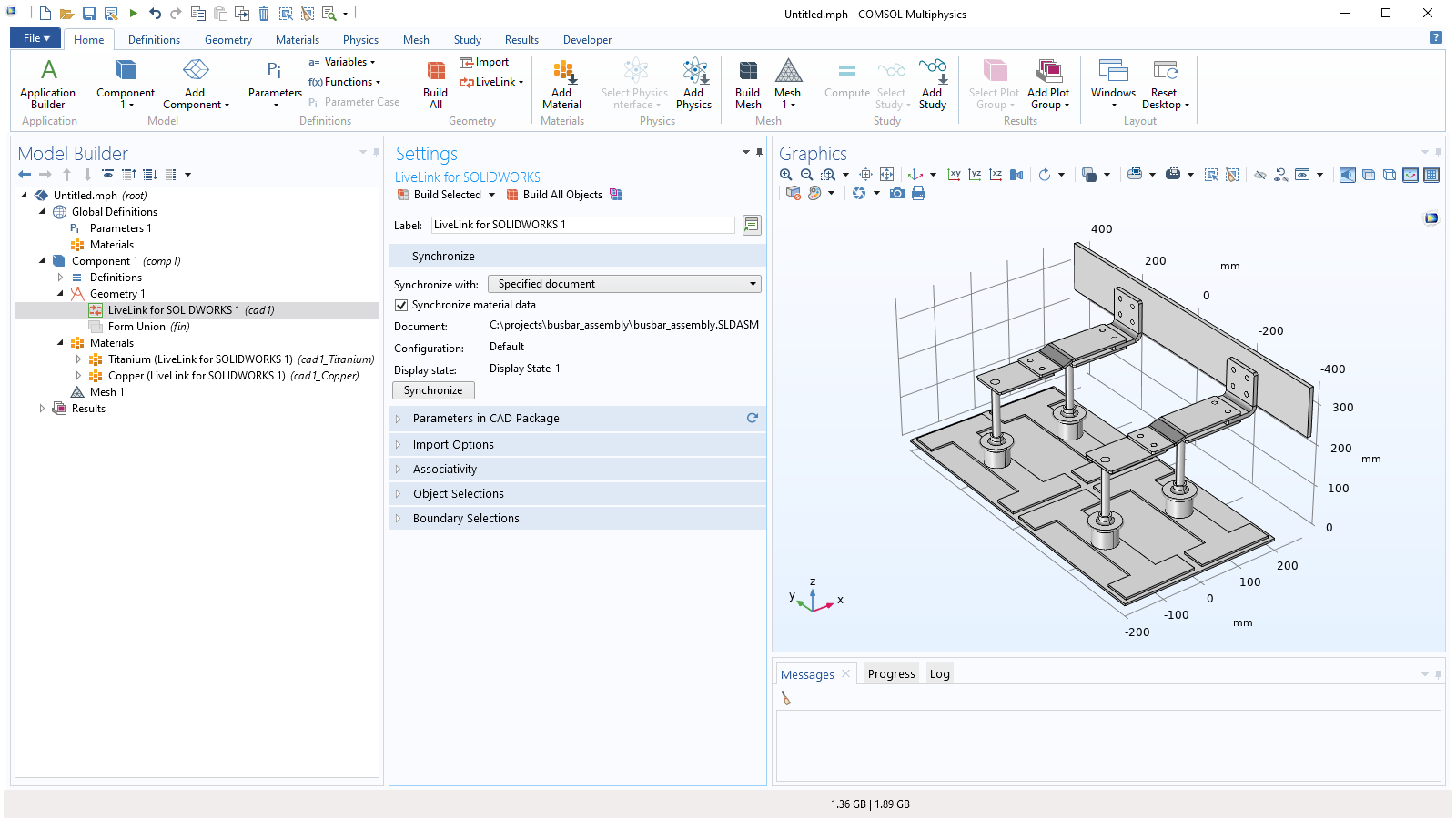

Los nodos de material Titanium y Copper se generan durante la sincronización cuando se selecciona la nueva casilla Synchronize material en los ajustes para LiveLink™ for SOLIDWORKS®.
Importación geométrica asociativa
La funcionalidad de importación de archivos CAD ahora soporta importación geométrica asociativa para retener las físicas y otros ajustes en la geometría después de que el fichero se reimporte debido a un diseño actualizado. La importación lee la inforación en los archivos CAD para identificar las entidades geométricas en el archivo. Esta información está disponible habitualmente cuando se importan archivos CAD guardados en el formato nativo o con el software que fue creado.
Selecciones desde materiales, capas y colores
La funcionalidad de importación de archivos CAD ahora genera selecciones basadas en el material y asignaciones de capa de los objetos geométricos, cuando estén disponibles en el archivo CAD. Las selecciones también se generan para colores asignados a entidades geométricas. Las selecciones se listan en la ventana de Ajustes de la funcionalidad Import.
Operación de simplificación para eliminar orificios
Una nueva operación de simplificación (defeaturing) llamada Delete Holes encuentra y elimina orificios cilíndricos cuyos radios sean menores que un número dado que se puede especificar. Después de especificar un radio máximo, un botón Find Holes automáticamente añadirá los orificios apropiados a la lista de selección.
La nueva operación de simplificación Delete Holes es utilizada para encontrar orificios cilíndricos.
La geometría resultante de utilizar la operación Delete Holes
Soporte para nuevas y actualizadas versiones de formato de archivos CAD
La funcionalidad de exportación de archivos CAD ahora soporta escribir geometrías 3D a los siguientes formatos de archivo:
- IGES (.igs, .iges): 5.3
- STEP (.step): AP203
La funcionalidad de importación y exportación de archivos CAD se ha ampliado para soportar nuevas versiones para los siguientes formatos de archivo:
Lectura desde archivo
- ACIS® (.sat, .sab, .asat, .asab): 2019 1.0
- NX™ (.prt): 1847
- Parasolid® (.x_t, .xmt_txt, .x_b, .xmt_bin): V32.0
- PTC® Creo® Parametric™ (.prt, .asm): 6.0
- SOLIDWORKS® (.sldprt, .sldasm): 2019
Escritura a archivo
- Parasolid® (.x_t, .xmt_txt, .x_b, .xmt_bin): V32.0
ACIS es una marca registrada de Spatial Corporation. Parasolid y NX son marcas o marcas registradas de Siemens Product Lifecycle Management Software Inc. o sus subsidiarias en EEUU y en otros países. PTC, Creo, y Creo Parametric son marcas o marcas registradas de PTC Inc. o sus subsidiarias en los EEUU y en otros países. SOLIDWORKS es una marca registrada de Dassault Systèmes SolidWorks Corp. COMSOL AB y sus subsidiarias y productos no están afiliados con, avalados por, o soportados por estas terceras partes.
5.4
NOVEDADES
La funcionalidad de importación de archivos CAD incluida en este producto ha sido ampliada para soportar las nuevas versiones para algunos de los formatos de archivos soportados.
Actualización del motor geométrico de CAD
CAD Import Module, Design Module y los productos LiveLink™ para CAD utilizan el motor geométrico Parasolid® de Siemens PLM para las operaciones de modelado de sólidos, reparación de geometrías y reducción. (Sin estos productos, se utiliza un motor de modelado geométrico nativo de COMSOL). El módulo CAD Import Module que viene con COMSOL 5.4 incluye una versión actualizada del motor Parasolid. Como resultado , se han solucionado una serie de problemas de estabilidad, que hacen que la importación de modelos CAD y operaciones con sólidos sea más robusta.
- Las selecciones definidas por el usuario ahora soportan las funcionalidades de patrones a nivel de montaje presentes en los archivos de montajes de SOLIDWORKS®.
- El nombre y valor de parámetros dimensionales que son controlados por una fórmula en el archivo CAD (parámetros de solo lectura) ahora pueden ser transferidos al modelo de COMSOL Multiphysics durante la sincronización y hacerse disponibles como parámtros en la configuración de la simulación.
- Las selecciones de materiales, que se generan basándose en las asignaciones de materiales en el archivo CAD, ahora también están disponibles como selecciones de objetos en las listas de selecciones de entrada apropiadas de funcionalidades geométricas siguiendo la funcionalidad de LiveLink™ en una secuencia geométrica.
5.3a
NOVEDADES
La versión 5.3a trae modelos tutoriales actualizados y amplía el soporte para nuevas versiones de ciertos formatos de archivos CAD.
Modelo tutorial actualizado: Electrical heating in a busbar assembly
Este nuevo modelo tutorial analiza una barra colectora diseñada para conducier una corriente directa desde una fuente de corriente al ánodo en un proceso de electrólisis. Durante la sincronización, se generan selecciones en el modelo de COMSOL Multiphysics® basadas en los materiales asignados a los componentes en el montaje de SOLIDWORKS®. Las selecciones son entonces utilizadas para asignar materiales a la geometría en el modelo de COMSOL Multiphysics®. Las selecciones definidas por el usuario también se sincronizan y utilizan para asignar condiciones de contorno en el análisis. Se incluye un barrido paramétrico sobre parámetros bidimensionales en el montaje SOLIDWORKS® para estudiar la influencia de la geometría en los fenómenos físicos, visualizados a través de un gráfico Table surface en los resultados.

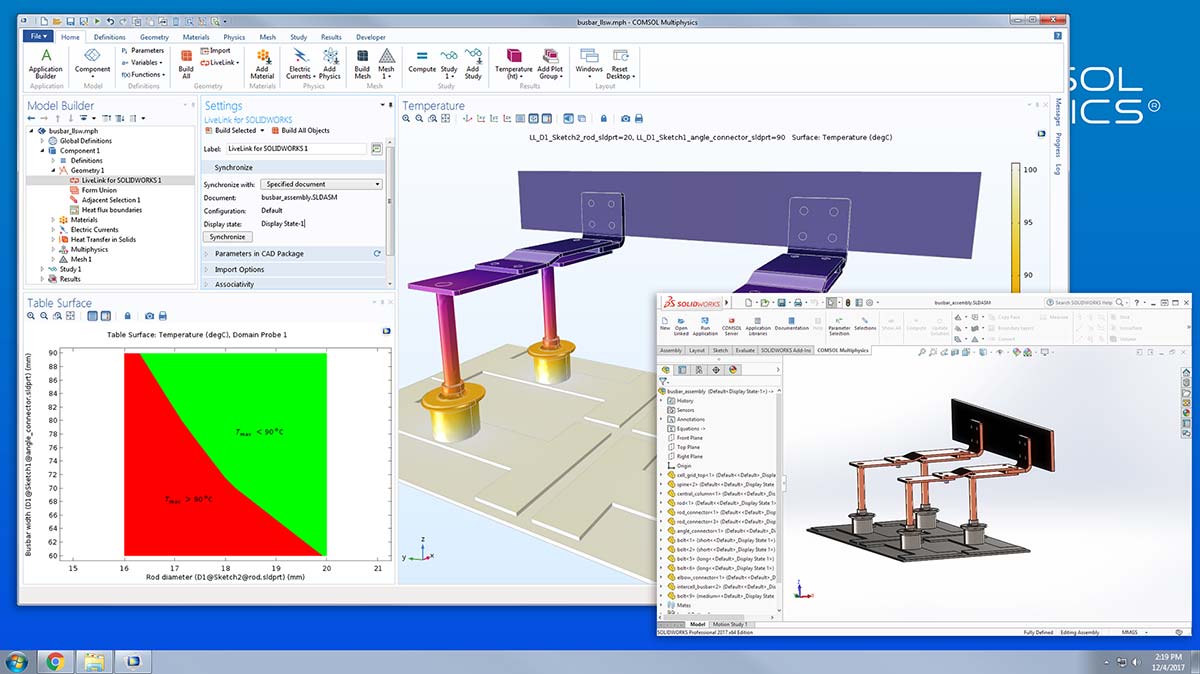

La geometría sincronizada y el gráfico de superficie 3D de la distribución de temperatura en el montaje de la barra colectora. El gráfico 2D generado después del barrido paramétrico puede ayudar en la selección de combinaciones de parámetros geométricos que mantengan la temperatura máxima en los componentes de cobre por debajo del valor máximo deseado.
Modelo tutorial actualizado: Pacemaker electrode
Este tutorial ahora utiliza selecciones definidas en la geometría del archivo de partes de SOLIDWORKS® como entradas en las condiciones de contorno cuando se configura el análisis en COMSOL Multiphysics®. La definición de selecciones en el archivo de partes de SOLIDWORKS® ofrece un flujo de trabajo más rápido y robusto cuando se realizan barridos de parámetros geométricos y optimización de parámetros geométricos.
Soporte actualizado para nuevas versiones de formatos de archivos CAD
La funcionalidad de importación y exportación de archivos CAD se ha ampliado para soportar nuevas versiones para los siguientes formatos de archivos:
Lectura de archivo
- Parasolid®: (.x_t, .xmt_txt, .x_b, .xmt_bin) hasta V30.0
- ACIS®: (.sat, .sab, .asat, .asab) hasta R25, 2018 1.0
- AutoCAD® (.dwg, .dxf) hasta 2017
- CATIA® V5 hasta 2017
- PTC® Creo® Parametric™ hasta 4.0
Escritura en archivo
- Parasolid®: .x_t, x_b) V30.0
Vea la lista completa de formatos CAD soportados
Autodesk, the Autodesk logo, y AutoCAD son marcas registradas o marcas de Autodesk, Inc., y/o sus subsidiarias y/o afiliados en EEUU y/o otros países. ACIS es una marca registrada de Spatial Corporation. CATIA es una marca registrada de Dassault Systèmes o sus subsidiarias en EEUU y/o otros países. Parasolid es una marca comercial o marca registrada de Siemens Product Lifecycle Management Software Inc. o sus subsidiarias en EEUU y en otros países. PTC, Creo, y Creo Parametric son marcas comerciales o registradas de PTC Inc. o sus subsidiarias en EEUU y en otros países. COMSOL AB y sus subsidiarisas y productos no están afiliados con, avalados, esponsorizados o soportados por los propietarios de estas marcas.
5.3
NOVEDADES
Configuración más eficiente de selecciones de montajes CAD
LiveLink™ for SOLIDWORKS® ahora soporta automáticamente la adición de selecciones, especificadas en un archivo de partes de SOLIDWORKS®, a la listas de selecciones que se sincroniza con el montaje que incluye la parte. En otras palabras, las selecciones ahora se cargan automáticamente desde los archivos de componentes en el montaje CAD y entonces se asignan correctamente durante la sincronización del montaje. Por ejemplo, si se considera un montaje CAD que contiene 40 instancias de un archivo de parte que tiene una selección definida como una cara simple (ver imagen). Después de la sincronización del montaje CAD, la selección en el modelo de COMSOL Multiphysics® contendrá 40 caras; 1 por cada instancia de la parte. Para configurar la selección en versiones anteriores de COMSOL Multiphysics®, las 40 caras tenían que seleccionarse manualmente en el montaje CAD en el software SOLIDWORKS®.

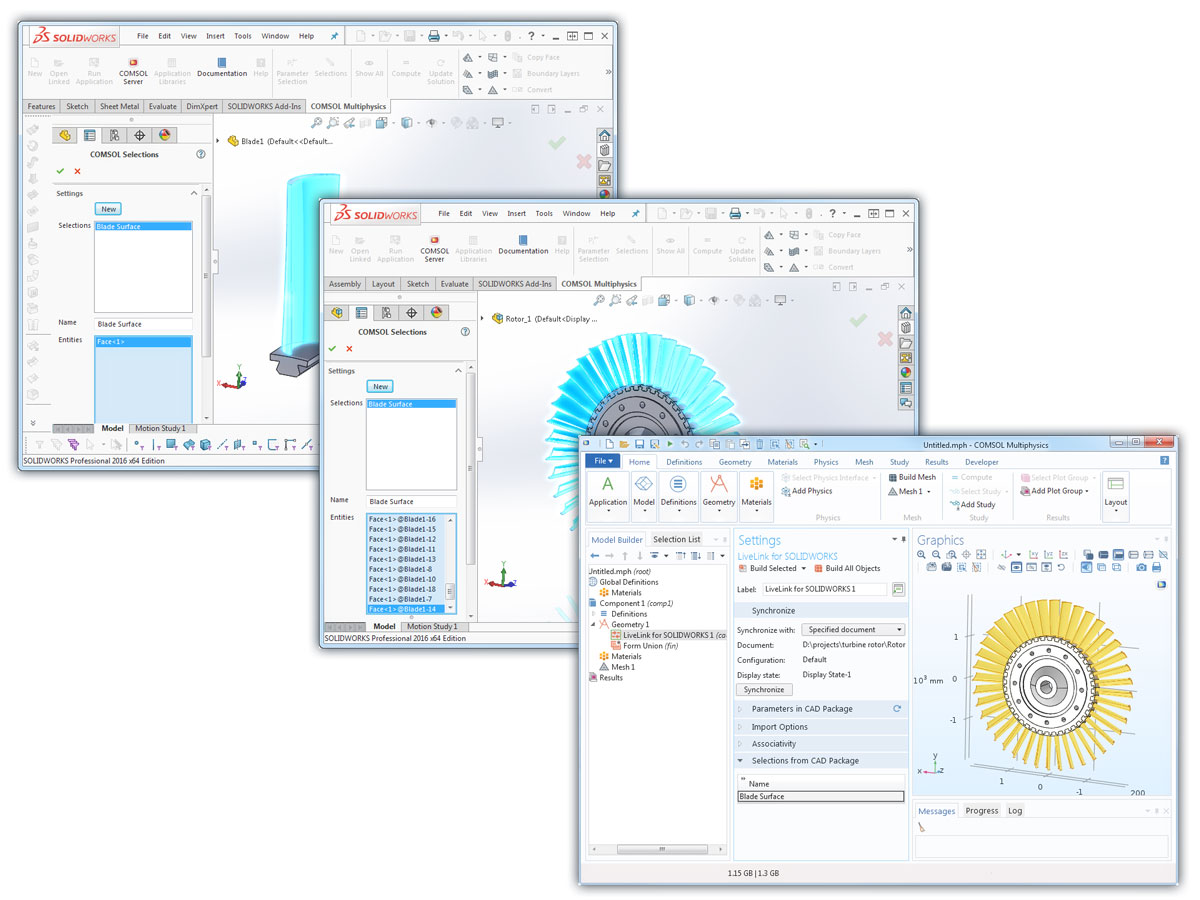

La selección de cara definida para la parte de la pala de la turbina (izquierda) se carga automáticamente para el montaje del rotor de la turbina (centro) en SOLIDWORKS®. Entonces es sincronizada directamente con el modelo de COMSOL Multiphysics® (derecha) de forma que la selección sincronizada contiene todas las instancias de la selección de cara original.

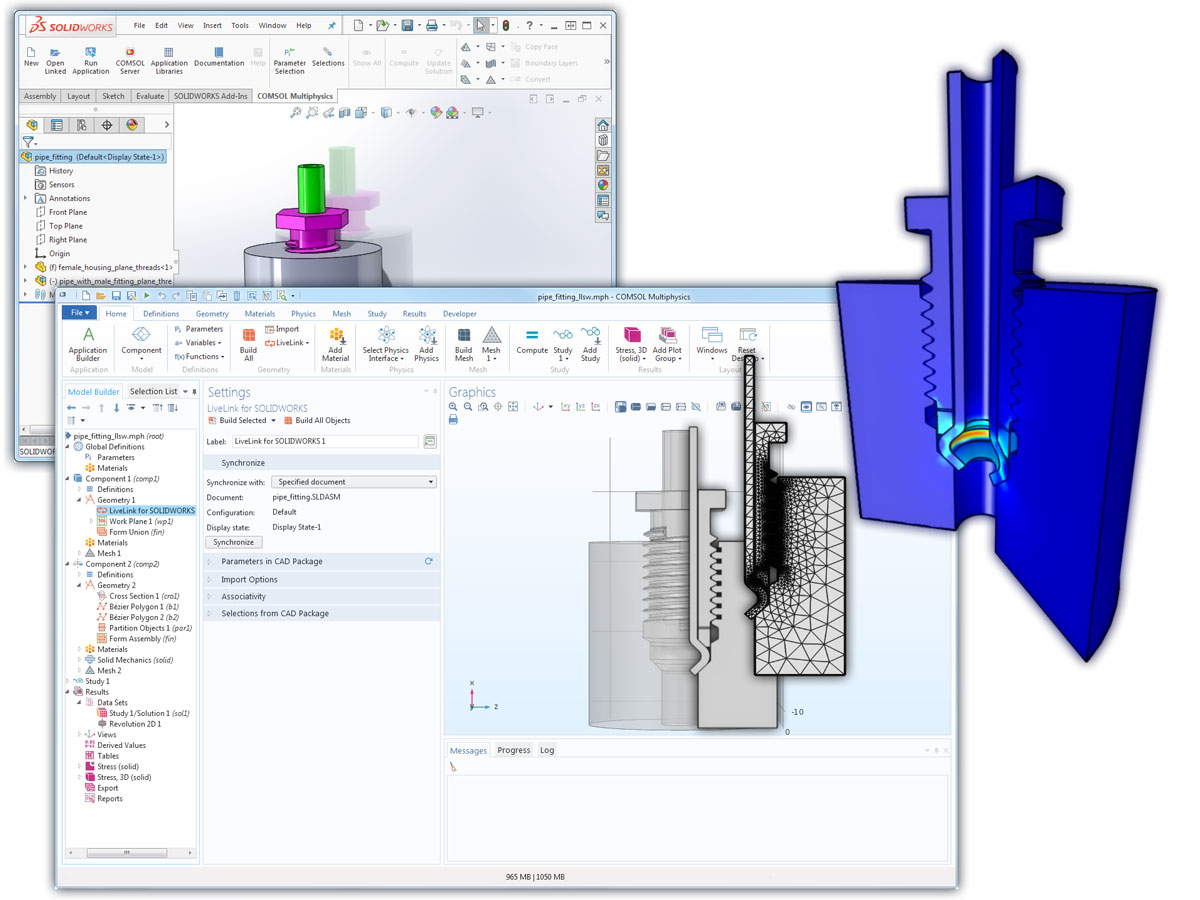

Nuevo modelo tutorial: Stress Analysis of a Pipe Fitting
Este modelo tutorial muestra la configuración de análisis de tensión axisimétrico 2D, a través de contacto, de un empalme de tubo roscado 3D. El ejemplo involucra sincronización de geometría y selecciones 3D de SOLIDWORKS®, que especifican las caras en el contacto, con la geometría 2D en COMSOL Multiphysics®. Se define un plano de corte en COMSOL Multiphysics® para crear una geometría 2D a partir del objeto 3D de SOLIDWORKS®, pero ninguna de las selecciones necesitan ser redefinidas en el entorno de COMSOL Multiphysics® después de la sincronización. Esto significa que se pueden correr estudios paramétricos u optimizar el diseño CAD 3D en un análisis 2D.
Nota: Para resolver este modelo tutorial se necesitan tanto LiveLink™ for SOLIDWORKS® como Structural Mechanics Module.
La simulación es realizada en la geometría 2D que es una sección transversal del diseño sincronizado del empalme de tubo. Se muestra la distribución de tensiones de von Mises en un gráfico revolucionado 3D.
Soporte actualizado para nuevas versiones de formatos de archivo CAD
La funcionalidad e importación y exportación de archivos CAD ha sido ampliada para soportar nuevas versiones para los siguientes formatos de archivo:
Lectura de archivo
- Parasolid®: (.x_t, .xmt_txt, .x_b, .xmt_bin) hasta V29.1
- ACIS®: (.sat, .sab, .asat, .asab) hasta R25, 2017 1.0
- Inventor® assemblies: (.iam) versiones 11, 2008–2017
- Inventor® parts: (.ipt) versiones 6–11, 2008–2017
- SOLIDWORKS®: (.sldprt, .sldasm) versiones 98–2017
- NX™: (.prt) hasta la versión 11
Escritura a archivo
- Parasolid®: (.x_t, x_b) V29.1
Se puede ver una lista completa de formatos de archivo CAD soportados en la tabla de especificaciones CAD de COMSOL.
Autodesk, el logo de Autodesk e Inventor son marcas registradas o marcas comerciales de Autodesk, Inc., y/o sus subsidiarias y/o afiliadas en EEUU y/o otros países. ACIS es una marca registrada de Spatial Corporation. Parasolid y NX son marcas comerciales o marcas registradas de Siemens Product Lifecycle Management Software Inc. o sus subsidiarias en Estados Unidos y en otros países. SOLIDWORKS es una marca registrada de Dassault Systèmes SOLIDWORKS Corp. COMSOL AB y sus subsidiarias y productos no están afiliadas, apoyadas, patrocinadas o soportadas por los propietarios de estas marcas.
5.2a
NOVEDADES
Los usuarios de LiveLink™ for SOLIDWORKS® 5.2a pueden conectar a COMSOL Server™ desde el propio SOLIDWORKS®. También encontrarán un ejemplo que muetra cómo se puede construir una app que permite a los usuarios modificar la geometría de SOLIDWORKS® directamente desde la app.
Conectar a COMSOL Server™ desde la propia interfaz de SOLIDWORKS®
Cuando se tiene instalado COMSOL® Client, se dispone de un botón que permite la conexión a COMSOL Server™ desde el propio SOLIDWORKS®. Esto significa que se puede navegar y correr apps desde la interfaz de SOLIDWORKS®, incluyendo aquellas que utilizan geometrías sincronizadas con SOLIDWORKS®.

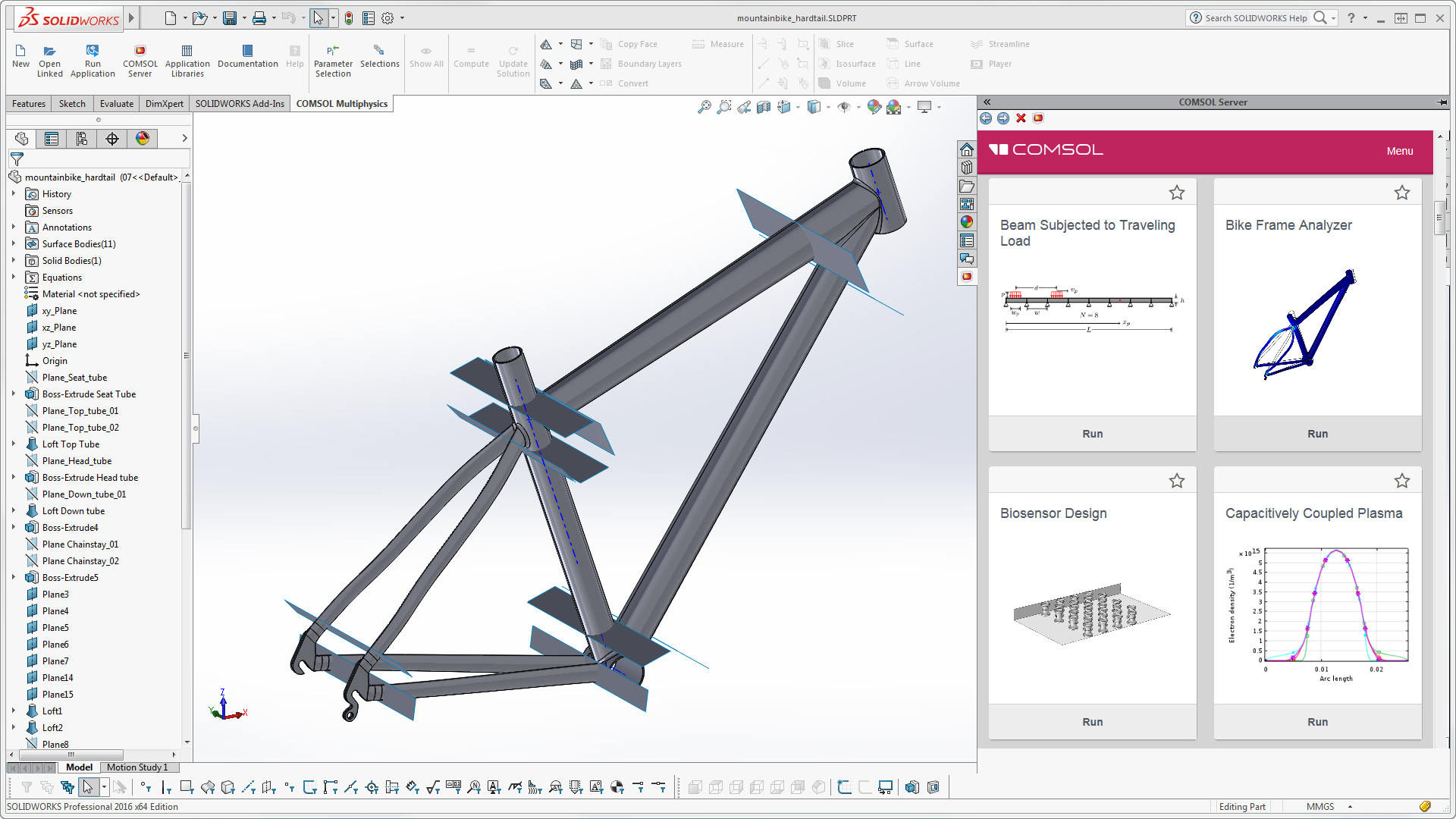

La pestaña de la cinta COMSOL Multiphysics® y la interfaz de COMSOL Server™ incluida en la interfaz de usuario de SOLIDWORKS®.
Nueva App: Analizador de cuadros de bicicleta
La fiabilidad de un cuadro de bicicleta puede ser estimada analizando la tensión estructural sujeta a diferentes casos de carga. Esta app utiliza LiveLink™ for SOLIDWORKS® para actualizar interactivamente la geometría mientras calcula el análisis de tensión. Utilizando esta app, se pueden analizar fácilmente diferentes configuraciones de un cuadro de bicicleta para diferentes casos de dimensiones, material y cargas. La app calcula la distribución de tensión y la deformación del cuadro, basándose en las dimensiones estructurales, materiales y cargas/restricciones del cuadro de la bicicleta.
Para mantener fácilmente el seguimiento del diseño CAD analizado cuando la geometría en la app se actualiza desde un documento de SOLIDWORKS®, la app muestra la información del archivo CAD, como la fecha y hora de la última actualización, así como el nombre del documento, su configuración y el estado de visualización. Se pueden manipular las dimensiones de la geometría del cuadro, como el ángulo de cabeza, el ángulo del asiento, la longitud del tubo superior, caida de la base, etc. También se pueden definir las propiedades del material para que sea aluminio, acero, titanio o alguno especificado por el usuario. También se pueden especificar los casos de cargas y restricciones.
La app permite configurar un máximo de factor de tensión permitida donde un valor de control para la tensión efectiva se calcula para un caso de carga dada.

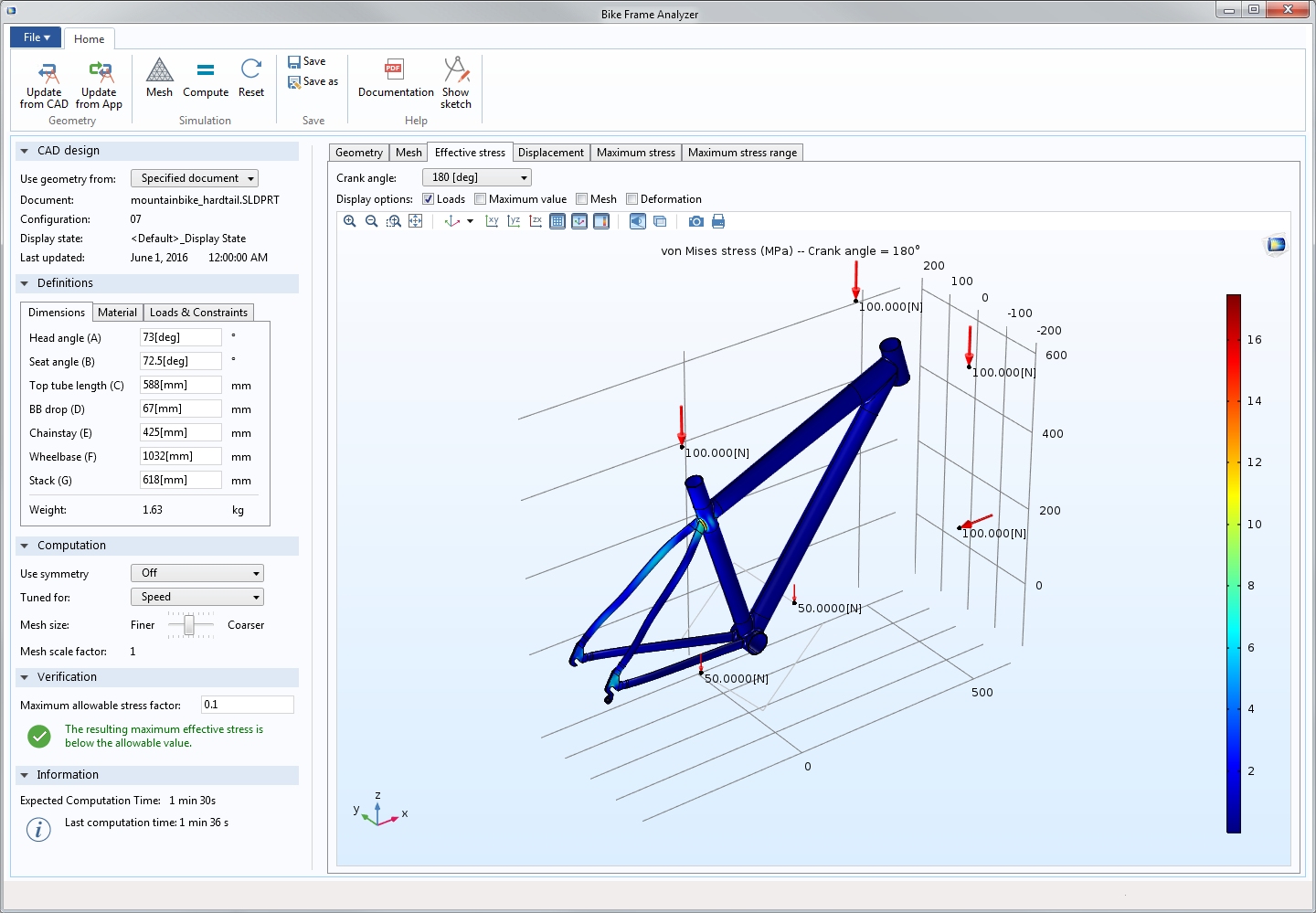

La interfaz de usuario dela app Bike Frame Analyzer mostrando la tensión efectiva en el cuadro con una ángulo de cigüeñal de 180 grados.
NOTA: Para correr esta app se necesitan tanto LiveLink™ for SOLIDWORKS® como Structural Mechanics Module.
Mantener el seguimiento del estado del documento
Para evitar la sincronización con un documento SOLIDWORKS® incorrecto, la interfaz de LiveLink™ ahora mantiene un seguimiento del nombre y camino del archivo, así como la configuración y estado de visualización del diseño de SOLIDWORKS® sincronizado. Durante la primera sincronización se recupera y documenta el nombre del archivo. En subsecuentes sincronizaciones la interfaz automáticamente selecciona el mismo archivo en el software SOLIDWORKS®, siempre que el archivo se abra allí, y automáticamente se cambia a la configuración sincronizada previamente y al estado del diseño.
|
|
|

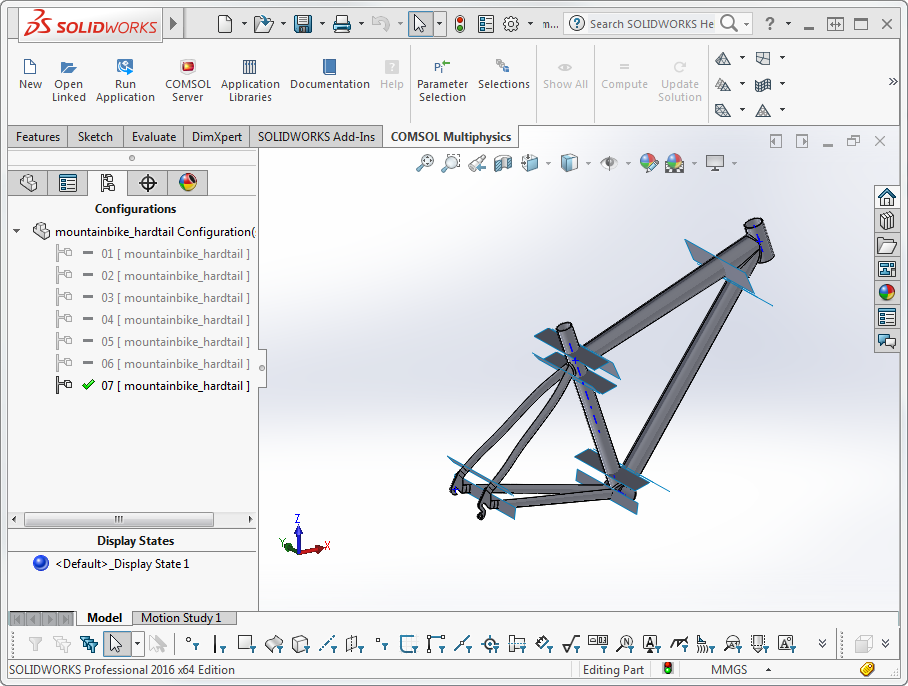

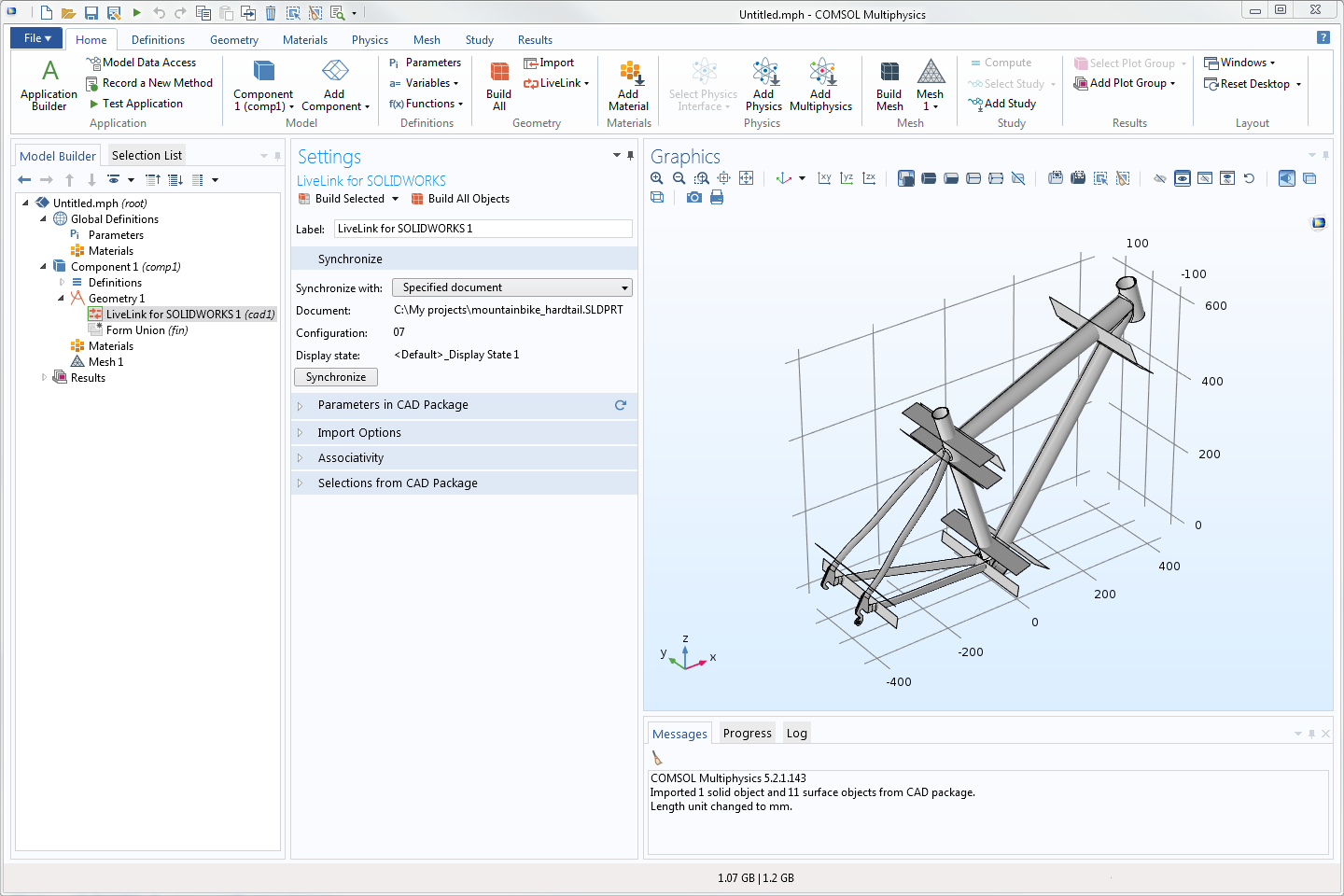

Este diseño de bicicleta en SOLIDWORKS® tiene varias configuraciones y un estado de visualización. Después de la sincronización, se muestran la configuración y el estado de visualización en la ventana de Ajustes para el nodo de LiveLink™ for SOLIDWORKS®. Durante futuras actualizaciones, la interfaz se sincronizará automáticamente con la primera configuración sincronizada, incluso si otra configuración esá activa en SOLIDWORKS®.
Parameter Selection in CAD Assembly Components
La interfaz de LiveLink™ ahora sincroniza automáticamente los parámetros que son seleccionados en los archivos de componentes para ensamblados. Previamente, los parámetros en los componentes tenían que ser seleccionados desde el archivo de ensamblaje sincronizado.
Soporte actualizado para nuevas versiones de formatos de archivos CAD
La funcionalidad de importación y exportación de archivos CAD se ha ampliado para soportar nuevas versiones para los siguientes formatos de archivos:
Lectura de archivo
- Parasolid® (.x_t, .xmt_txt, .x_b, .xmt_bin) hasta V28.1
- ACIS® (.sat, .sab, .asat, .asab) hasta R25, 2016 1.0
- CATIA® V5 (.CATPart, .CATProduct) R8-R25, 2016
- Inventor® assemblies (.iam) versiones 11, 2008-2016
- Inventor® parts (.ipt) versiones 6-11, 2008-2016
- SOLIDWORKS® (.sldprt, .sldasm) versiones 98-2016
- AutoCAD® (.dwg) versiones 2.5-2016
- AutoCAD® DXF (.dxf, 3D) versiones 2.5-2016
Escritura a archivos
- ACIS® (.sat, .sab) R4, R7, y 2016 1.0
- Parasolid® (.x_t, x_b) V28.1
Puede encontrar una lista completa de archivos CAD soportados en la tabla de especificaciones CAD de la web de COMSOL.
LiveLink™ for Revit®ACIS es una marca registrada de Spatial Corporation. Autodesk, AutoCAD, e Inventor son marcas registradas o marcas de Autodesk, Inc., y/o sus subsidiarias y/o afiliadas en EEUU u otros países. Parasolid y NX son marcas o marcas registradas de Siemens Product Lifecycle Management Software Inc. o sus subsidiarias en los EEUU y en otros paises. SOLIDWORKS y CATIA son marcas registradas de Dassault Systèmes SolidWorks Corp. Todas las marcas aquí listadas son propiedad de sus respectivos propietarios y COMSOL AB y sus subsidiarias y productos no están afiliadas, apoyadas, esponsorizadas o soportadas por los propietarios de estas marcas.
5.1
NOVEDADES
Soporte para correr apps utilizando LiveLink for SOLIDWORKS
Ahora se pueden construir apps con Application Builder y utilizar funcionalidades de LiveLink™ for SOLIDWORKS®. Esto permitirá a los ingenieros que han creado modelos utilizando SOLIDWORKS® importar y manipular sus geometrías CAD, dentro de la app, y entonces sincronizar sus apps con el entorno de modelado de SOLIDWORKS®. Para correr estas apps en COMSOL Server™ el usuario necesitará utilizar COMSOL® Client for Windows®.
Excluir tipos de objetos seleccionados de la sincronización
Ahora los tipos de objetos - como sólidos, superficies, curvas, o puntos - pueden ser excluidos de la sincronización cuando se trabaja con la interfaz bidireccional que se incluye con LiveLink™ for SOLIDWORKS®. Aunque siempre es posible evitar que los objetos se sincronicen escondiéndolos en el diseño CAD, esta nueva funcionalidad proporciona una manera más rápida para excluir tipos de objetos seleccionados con solo un clic de ratón. La exclusión de objetos puede resultar en una sincronización más rápida para grandes archivos CAD que contengan muchos objetos geométricos que no necesitan tomar parte de la simulación, como superficies de construcción, por ejemplo.
Mejoras de rendimiento para cargas de complementos
LiveLink™ for SOLIDWORKS® registra complementos que se cargan en el arranque del programa CAD. Estos complementos proporcionan la funcionalidad de la interfaz de una ventana, bidireccional e incrustada, el entorno de modelado de COMSOL. En COMSOL Multiphysics® 5.1 se ha optimizado el tiempo de carga de estos complementos, minimizando su contribución al tiempo de arranque de los programas de CAD.
SOLIDWORKS es una marca registrada de Dassault Systèmes SolidWorks Corp.
Windows es una marca o marca registrada de Microsoft Corporation en Estados Unidos y/o otros países.
