COMSOL LiveLink for AutoCAD 6.4
DESCRIPCIÓN

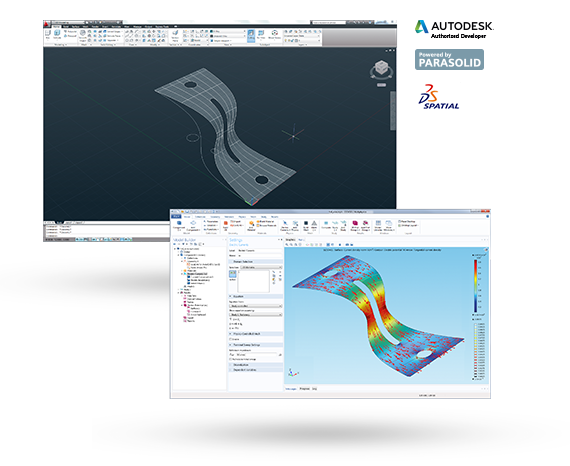

Con la nueva interfaz LiveLink™ for AutoCAD® el usuario puede transferir una geometría 3D desde AutoCAD® a COMSOL Multiphysics®. La geometría sincronizada en el modelo COMSOL permanece asociativa con la geometría en AutoCAD. Esto significa que los ajustes aplicados a la geometría, como los ajustes de las físicas o la malla, se retienen después de subsecuentes sincronizaciones. La interfaz LiveLink también es bidireccional para permitir iniciar un cambio de la geometría de AutoCAD desde el modelo de COMSOL.
VERSIONES
6.4
NOVEDADES
6.4 añade compatibilidad con los formatos de archivo CAD más recientes y permite previsualizar ensamblajes CAD en la ventana de gráficos.
Importación de archivos CAD actualizada
La función de importación de archivos CAD ahora es compatible con las últimas versiones de todos los formatos de archivo compatibles. Para obtener una lista completa de los formatos de archivo CAD compatibles, visite la sección Read from File de la CAD specification chart.
Vista previa 3D de ensamblajes CAD
Seleccionar componentes específicos para importar desde un ensamblaje CAD ahora es más fácil gracias a la nueva función de vista previa 3D en la ventana Graphics. Esta función de vista previa está disponible al importar ensamblajes CAD guardados en los formatos de archivo de Inventor®, NX™, PTC Creo Parametric™, PTC Pro/ENGINEER® y SOLIDWORKS®.
Vista previa 3D de un módulo de transistor bipolar de puerta aislada (IGBT) en la ventana de gráficos. Las selecciones de modelo resaltadas (azul) reflejan los componentes seleccionados para importar en la sección "Componentes de ensamblaje para importar" de la configuración de importación.
Nuevos modelos tutoriales
Creating Modeling Domains Around a CAD Geometry
Este modelo de tutorial demuestra cómo crear dominios para modelar alrededor de un ensamblaje CAD importado y cómo utilizar las herramientas de eliminación para eliminar detalles geométricos.
Autodesk, el logotipo de Autodesk, AutoCAD e Inventor son marcas comerciales o marcas registradas de Autodesk, Inc. y/o sus subsidiarias y/o filiales en EE. UU. y/o en otros países. NX es una marca comercial o marca registrada de Siemens Industry Software Inc., o sus subsidiarias o filiales, en Estados Unidos y en otros países. PTC, Creo, Creo Parametric y Pro/ENGINEER son marcas comerciales o marcas registradas de PTC Inc. o sus subsidiarias en EE. UU. y en otros países. SOLIDWORKS es una marca registrada de Dassault Systèmes SolidWorks Corp.
6.3
NOVEDADES
La versión 6.3 presenta varias mejoras para un manejo más eficiente de la geometría. Estas actualizaciones incluyen compatibilidad con los últimos formatos de archivos CAD, la capacidad de obtener una vista previa de los árboles de ensamblaje para la importación selectiva de componentes y la limpieza automática de la geometría para la preparación de la malla. Además, la herramienta Detect Interferences se ha actualizado para ofrecer una detección de huecos mejorada con una tolerancia de huecos personalizable.
Importación de archivos CAD actualizada
La función de importación de archivos CAD ahora admite las últimas versiones de todos los formatos de archivo compatibles. Además, ahora es posible importar archivos de AutoCAD® en sistemas operativos Linux® compatibles con procesadores Intel® de 64 bits. Para obtener una lista completa de los formatos de archivos CAD compatibles, visite la sección Read from File, CAD del cuadro de especificaciones CAD.
Vista previa del árbol de ensamblajes de ensamblajes CAD
Al importar ensamblajes CAD desde los formatos de archivos AutoCAD®, ahora es posible obtener una vista previa del árbol de ensamblajes y seleccionar componentes específicos para importar.
Actualizaciones de la herramienta de detección de interferencias
La herramienta Detect Interferences ahora permite especificar una tolerancia de espacio independiente, lo que mejora la detección de espacios y, al mismo tiempo, busca otros tipos de interferencias. Además, se han añadido nuevas opciones para seleccionar qué tipos de interferencias detectadas se mostrarán en la lista Interfering Faces. Estas opciones incluyen Mostrar intersecciones Show intersections, Show touches, Show gaps, y Show containments.

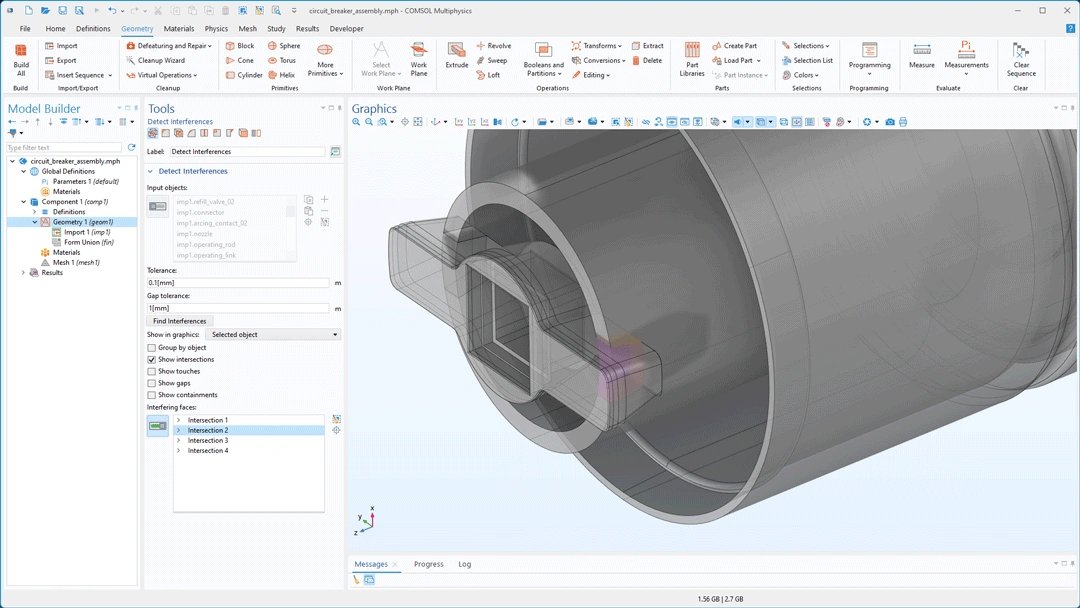

La ventana Tools para Detect Interferences con las nuevas opciones de visualización para elegir el tipo de interferencias a mostrar en la lista.
Limpieza automática de geometría
Ahora es posible detectar y eliminar automáticamente los pequeños detalles y los huecos en la geometría, lo que simplifica la geometría para fines de mallado y reduce el tamaño de la simulación. El proceso automático identifica pequeñas características como caras de astillas, bordes cortos, huecos estrechos y dominios delgados, que luego se eliminan para preparar el modelo para el análisis. Para un mayor control, el Cleanup Wizard opcional permite ajustar los tamaños de los detalles y seleccionar operaciones de limpieza.
La función Geometry Cleanup puede modificar automáticamente las tolerancias booleanas, añadir una operación Remove Details y aprovechar la funcionalidad del módulo CAD Import Module o Design Module, según las características detectadas y las licencias disponibles. La función de limpieza de geometría se muestra en los modelos tutoriales Electrical Heating in a Busbar Assembly, Geometry Cleanup on a Wheel Rim Geometry, y Importing and Meshing a PCB Geometry from an ODB++ Archive. Téngase en cuenta que las características más avanzadas de la función de limpieza de geometría requieren una licencia para el CAD Import Module, Design Module o los productos LiveLink™ para CAD. Para obtener más detalles, consulte la tabla de especificaciones de CAD.
Operaciones virtuales
El kit de herramientas de operaciones virtuales ahora incluye la operación Merge Faces, que fusiona caras y elimina espacios o regiones entre las superficies seleccionadas. Al utilizar alguno de los módulos CAD Import Module, Design Module o los productos LiveLink™ para CAD, la operación también puede fusionar caras de diferentes tamaños y formas creando automáticamente las impresiones necesarias. La operación Merge Faces también está integrada en el nuevo proceso Geometry Cleanup.
|
|
|
|
Fusionar las caras seleccionadas (izquierda, azul) de los lados opuestos de un espacio para colapsar la región entre ellas (derecha). |
|
Autodesk, el logotipo de Autodesk y AutoCAD son marcas comerciales o marcas registradas de Autodesk, Inc. y/o sus subsidiarias y/o afiliadas en los EE. UU. y/o en otros países. Intel es una marca comercial de Intel Corporation en los EE. UU. y/o en otros países. Linux es una marca comercial registrada de Linus Torvalds en los EE. UU. y en otros países. Mentor Graphics Corporation brindó soporte para la implementación del formato ODB++ de conformidad con los Términos y condiciones generales de la asociación para el desarrollo de soluciones ODB++ (https://odbplusplus.com/design/terms-of-use/).
6.2
NOVEDADES
Selección de aristas mejorada para caras de tapa
La funcionalidad Cap Faces ahora incluye una nueva casilla de verificación Group adjacent edges en la ventana Settings. Esta función se puede habilitar para seleccionar automáticamente todos los bordes en un bucle al hacer clic en un arista.
Importación de archivos CAD actualizada
La funcionalidad de importación de archivos CAD se ha ampliado para admitir las versiones más recientes de los formatos de archivo admitidos. Además la importación del formato de archivo SOLIDWORKS® ahora está disponible en un sistema operativo Linux® con un procesador Intel® de 64 bits. La lista de formatos actual de archivos CAD compatibles puede consultarse aquí.
Autodesk, el logotipo de Autodesk y AutoCAD son marcas comerciales registradas o marcas comerciales de Autodesk, Inc. y/o sus subsidiarias y/o afiliadas en EE. UU. y/u otros países. Intel es una marca comercial de Intel Corporation en los EE. UU. y/u otros países. Linux es una marca registrada de Linus Torvalds en EE. UU. y otros países. SOLIDWORKS es una marca registrada de Dassault Systèmes SolidWorks Corp.
6.1
NOVEDADES
La versión 6.1 incluye una nueva ventana de vista previa de parámetros solicitados, la capacidad de simplificar curvas y superficies en geometría importada y la importación de archivos CAD actualizados para admitir las versiones de archivos CAD más recientes.
Vista previa de geometría para sincronización sin conexión
Con la versión 6.1 de LiveLink™, la ventana Synchronize Offline en la interfaz de usuario del software CAD ahora incluye un botón para obtener una vista previa de la geometría para las combinaciones de parámetros en el archivo de solicitud de sincronización. Esta funcionalidad ofrece un botón Build, que calcula automáticamente el diseño para el valor del parámetro seleccionado. Puede utilizarse este botón para ver cada diseño y comprobar que las geometrías válidas se guardan en el archivo de sincronización.

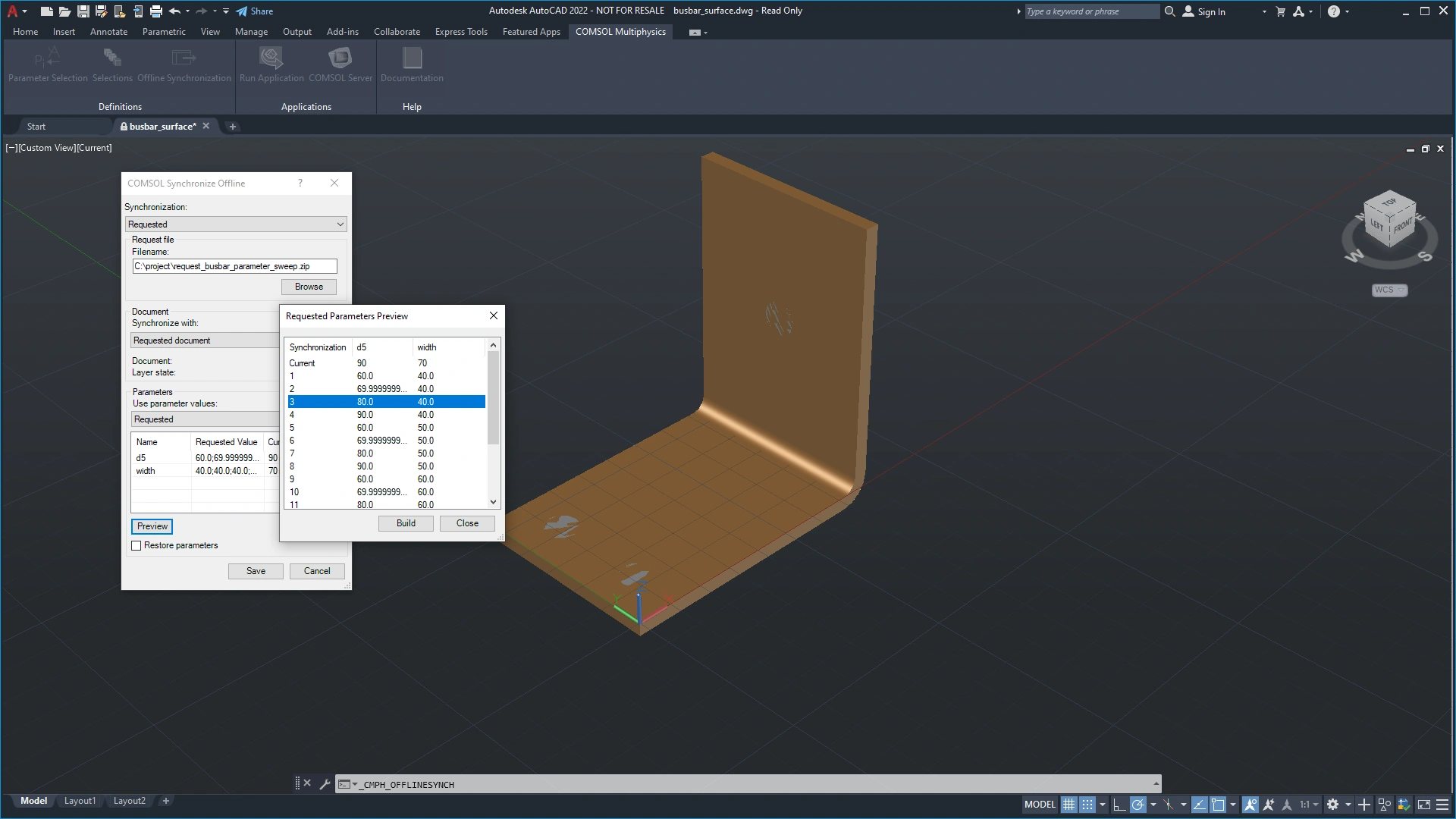

La ventana de vista previa de parámetros solicitados dentro de la interfaz de usuario de AutoCAD® permite calcular el diseño para los valores de los parámetros en un archivo de solicitud de sincronización.
Simplificación de curvas y superficies
La configuración de Import para archivos CAD 3D ahora incluye una opción Simplify curves and surfaces que se puede usar para simplificar la representación matemática de las entidades geométricas importadas. Por ejemplo, las curvas spline se pueden convertir en curvas rectas o circulares dedicadas. La importación de objetos con esta opción puede mejorar el rendimiento y la confiabilidad de las operaciones geométricas posteriores.
La importación de un modelo de ensamblaje de freno mediante la nueva opción Simplify curves and surfaces convierte, cuando corresponde, la representación matemática subyacente de bordes y caras en una forma analítica más simple.
Importación de archivos CAD actualizados
La funcionalidad de importación de archivos CAD se ha ampliado para admitir las versiones más recientes de los formatos de archivo admitidos. Puede encontrar una tabla con las especificaciones de formatos aquí.
Autodesk, el logotipo de Autodesk y AutoCAD son marcas registradas o marcas comerciales de Autodesk, Inc. y/o sus subsidiarias y/o afiliadas en los EE. UU. y/o en otros países.
6
NOVEDADES
La versión 6.0 ofrece una nueva funcionalidad de sincronización sin conexión, mejoras en la herramienta Detectar Interferencias, y se ha actualizado la importación de archivos CAD para soportar las más recientes versiones de archivos CAD.
Sincronización fuera de línea
La nueva funcionalidad de Sincronización sin conexión permite la sincronización entre COMSOL® y LiveLink™ for AutoCAD® cuando se instalan en equipos diferentes. Esto es útil en organizaciones donde los dos paquetes de software diferentes son utilizados por diferentes personas. Utilizando el complemento de LiveLink™ en el interior de LiveLink™ for AutoCAD®, se puede guardar un archivo de sincronización, que puede contener una o varias versiones de la geometría. Luego se puede cargar este archivo de sincronización con la funcionalidad LiveLink™ en un modelo COMSOL, como para calcular barridos paramétricos.
La sincronización sin conexión está disponible en todos los sistemas operativos compatibles con el software COMSOL®. Además de ser instalado por el instalador de COMSOL®, el LiveLink™ add-in también se instalará por el instalador gratuito COMSOL Client, disponible para su descarga desde la web de COMSOL. La instalación del complemento LiveLink™ con el instalador de COMSOL Client habilita la funcionalidad para preparar diseños para sincronización, guardar archivos para sincronización sin conexión y ejecutar aplicaciones de simulación que sincronizan geometría.
Funcionalidad Proyección
La nueva función Proyección , que se encuentra en la pestaña Geometría en 2D o en la pestaña Plano de trabajo para planos de trabajo en 3D, se puede utilizar para proyectar objetos y entidades 3D, como caras, aristas y vértices, en planos de trabajo y geometrías 2D. Puede aprovechar el objeto de curva que resulta de la proyección en otras operaciones de geometría, por ejemplo, como un objeto de construcción que ayuda a crear otros objetos de geometría, o para convertirlo en un objeto sólido para configurar una simulación.
La función Projection 1, resaltada en la secuencia de geometría de arriba, proyecta los objetos resaltados en el plano de trabajo, de modo que se puedan usar al crear el boceto de los canales de enfriamiento en esta geometría de un motor de imanes permanentes.
Visualización mejorada para la herramienta de detección de interferencias
La herramienta Detectar interferencias se ha mejorado para presentar y visualizar mejor las interferencias entre objetos geométricos. Ahora puede utilizarse la casilla de verificación Agrupar por objeto para clasificar las interferencias detectadas por objeto. Anteriormente, la lista estaba ordenada por el tipo de interferencia. A medida que se selecciona una interferencia de la lista, el nuevo valor predeterminado es visualizar solo los objetos que participan en la interferencia en la ventana Gráficos; los demás objetos se ocultan automáticamente. También están disponibles otras opciones de visualización, por ejemplo, para mostrar solo las caras que interfieren.
Importación y exportación de archivos CAD actualizados
La funcionalidad de importación y exportación de archivos CAD se ha ampliado para admitir las versiones más recientes de los formatos de archivo admitidos. Para ver una lista actual de los formatos de archivo CAD admitidos, consulte las secciones Read from File, CAD and Write to File en la tabla de especificaciones CAD.
5.6
NOVEDADES
Detectar interferencias
La herramienta Detectar interferencias, añadida al menú Suprimir y reparar, puede detectar interferencias entre objetos. Esta herramienta admite objetos sólidos y de superficie como entrada y detecta intersecciones, toques, espacios y contención. Puede verse esta característica demostrada en el modelo tutorial "Creating a Fluid Domain Inside a Solid Structure".

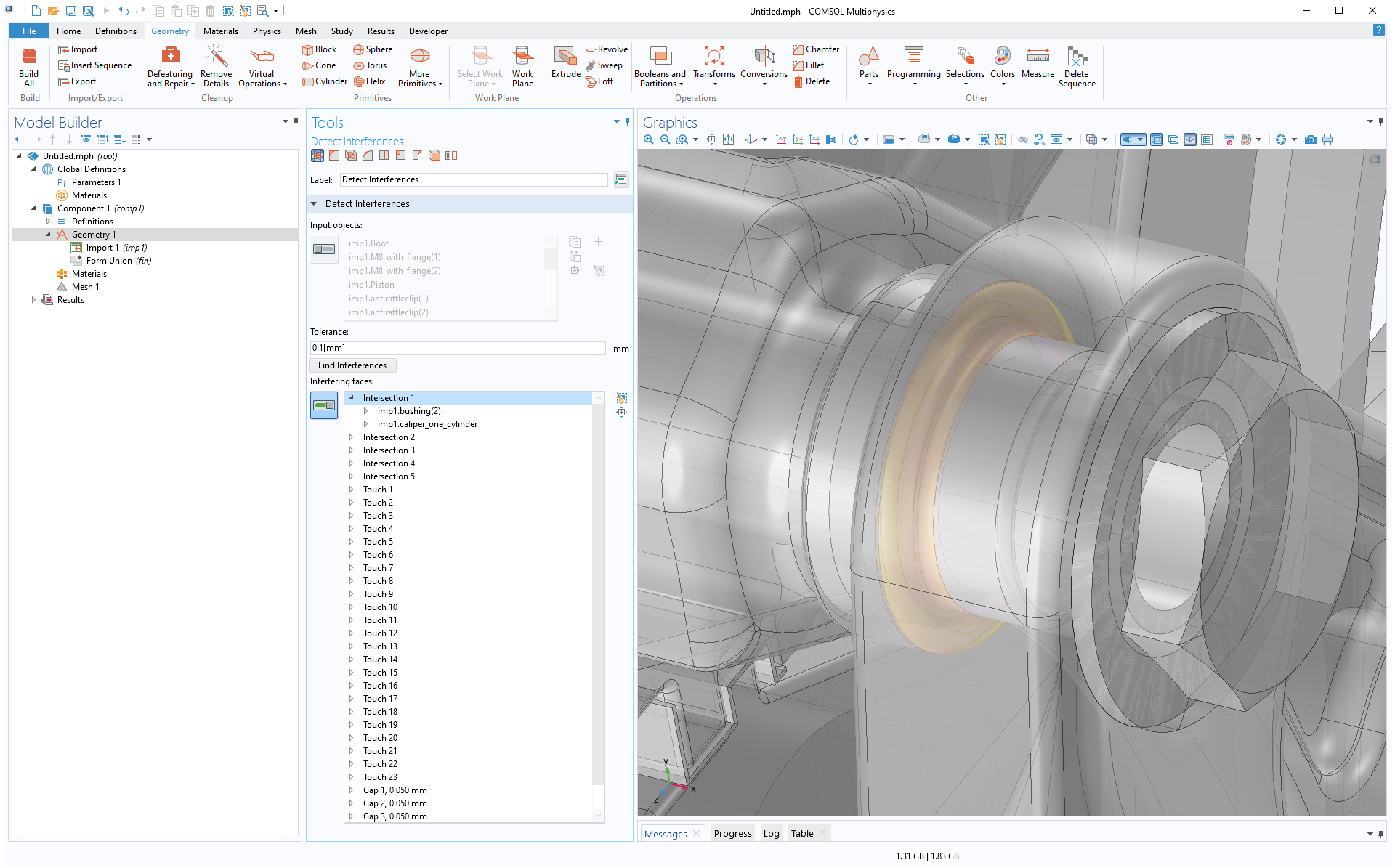

Se detectan varias intersecciones, toques y huecos en este ensamblaje CAD importado, incluyendo información sobre los objetos y las caras involucradas en las interferencias. Los espacios se enumeran junto con la distancia del espacio, y el botón Acercar a selección, facilita la búsqueda de la ubicación de las caras que interfieren en la geometría.
Característica de verificación
La nueva función Revisar, añadida al menú Suprimir y reparar, se puede utilizar para detectar fallos en objetos CAD. Se puede añadir un nodo Revisar a una secuencia de geometría, como después de una operación Eliminar caras, para confirmar que no quedan problemas después de reemplazar una cara defectuosa.
Compatibilidad con versiones de formato de archivos CAD nuevas y actualizadas
La funcionalidad de importación y exportación de archivos CAD se ha ampliado para admitir nuevas versiones para los siguientes formatos de archivo:
Lectura desde archivo
- AutoCAD® (.dwg, .dxf): 2021
- PTC® Creo® Parametric™ (.prt, .asm): 7.0
- Inventor® (.ipt, .iam): 2021
- NX™ (.prt): 1899
- Parasolid® (.x t, .x b, .xmt txt, .xmt bin): 33.0
Escritura a archivo
- Parasolid® (.x t, .x b, .xmt txt, .xmt bin): 33.0
Autodesk, el logo de Autodesk, AutoCAD, e Inventor son marcas registradas o marcas de Autodesk, Inc., y/o sus subsidiarias y/o afiliadas en EE.UU. y/o otros paises. Parasolid y NX son marcas o marcas registradas de Siemens Product Lifecycle Management Software Inc. o sus subsidiarias en EE.UU. y en otros paises. PTC, Creo, y Creo Parametric son marcas o marcas registradas de PTC Inc. o sus subsidiarias en EE.UU. y en otros paises. SOLIDWORKS es una marca registrada de Dassault Systèmes SolidWorks Corp. COMSOL AB y sus subsidiarias y productos no están relacionados, patrocinados, vinculados o apoyados por estas terceras partes.
5.5
NOVEDADES
Los usuarios de la versión 5.5 encontrarán selecciones para capas y soporte para estados de las capas.
Selecciona para capas
Las selecciones de capa, que se generan basándose en el nombre de capa en el archivo CAD, ahora también están disponible como selecciones de objeto. Para funcionalidades de geometría que estén añadidas después del nodo LiveLink™ en una secuencia de geometría, estas selecciones de capas pueden ser utilizadas como objetos de entrada en estas funcionalidades.

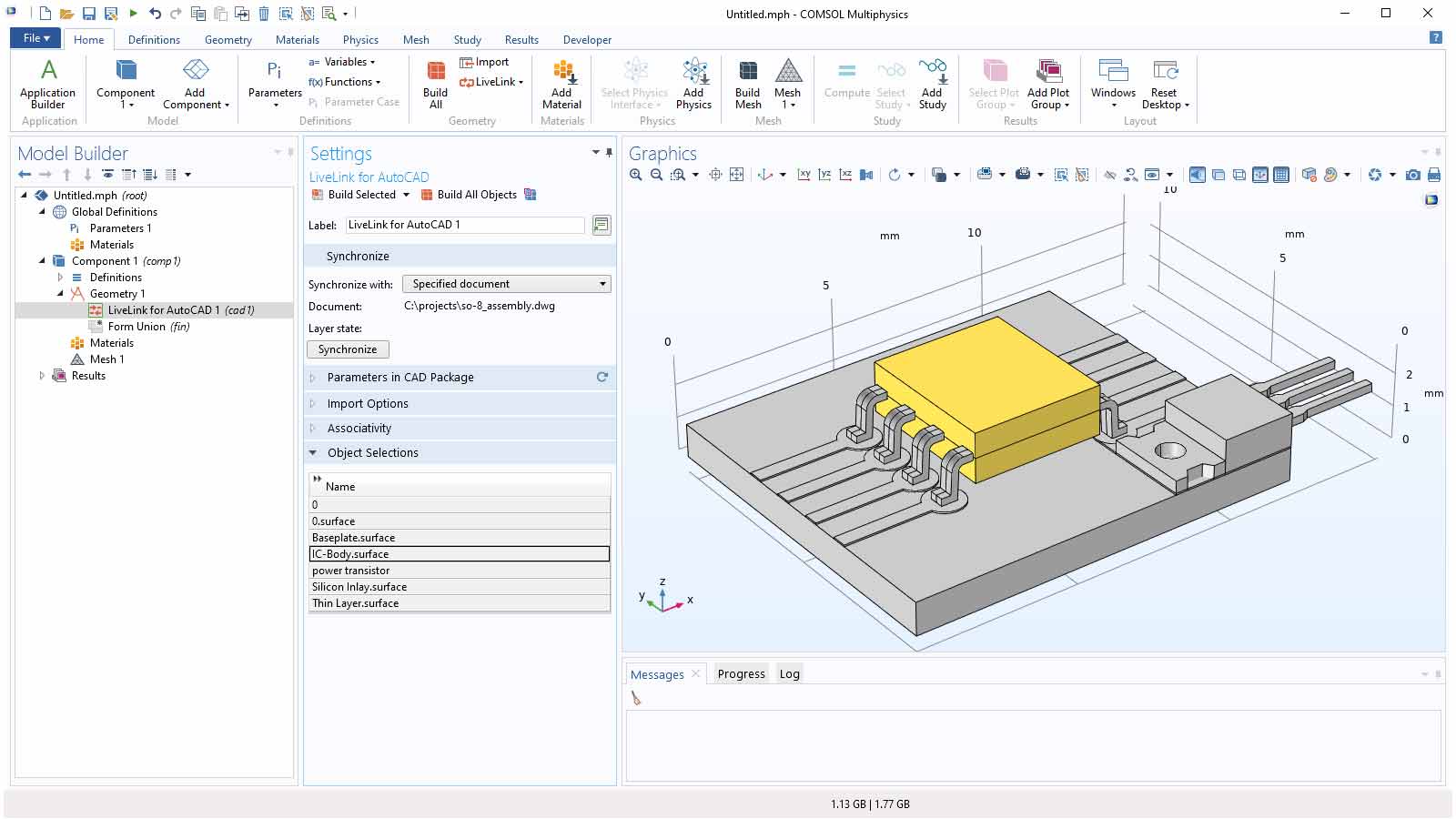

Las selecciones de capa generadas después de la sincronización puede verse en la sección Object Selections de los ajustes para LiveLink™ for AutoCAD®.
Soporte para estado de capa
La interfaz LiveLink™ ahora mantiene el seguimiento del estado de capa del archivo CAD sincronizado, y el mismo estado de capa se utiliza para sincronizaciones subsecuentes.
Importación geométrica asociativa
La funcionalidad de importación de archivos CAD ahora soporta importación geométrica asociativa para retener las físicas y otros ajustes en la geometría después de que el fichero se reimporte debido a un diseño actualizado. La importación lee la inforación en los archivos CAD para identificar las entidades geométricas en el archivo. Esta información está disponible habitualmente cuando se importan archivos CAD guardados en el formato nativo o con el software que fue creado.
Operación de simplificación para eliminar orificios
Una nueva operación de simplificación (defeaturing) llamada Delete Holes encuentra y elimina orificios cilíndricos cuyos radios sean menores que un número dado que se puede especificar. Después de especificar un radio máximo, un botón Find Holes automáticamente añadirá los orificios apropiados a la lista de selección.

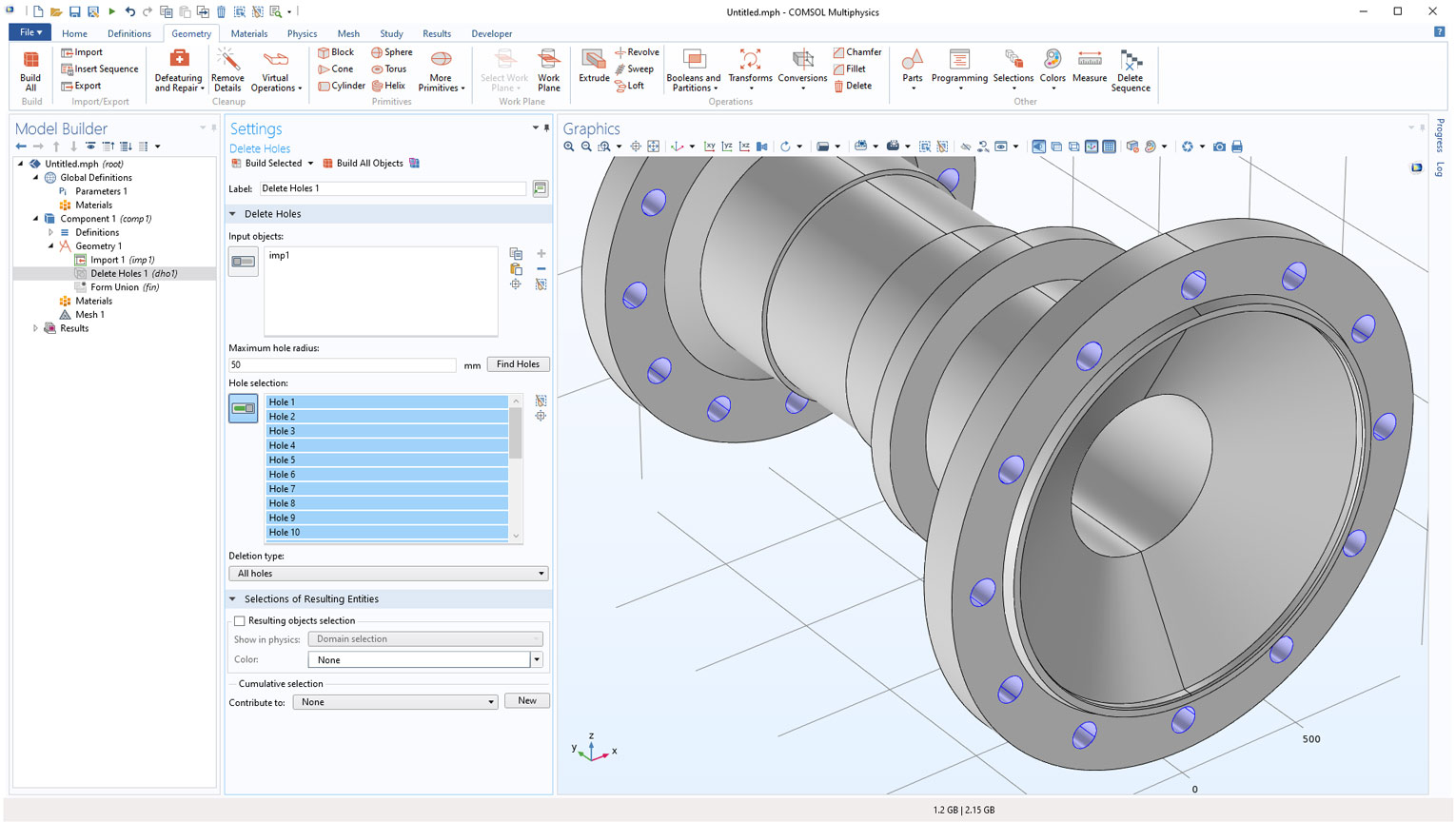

La nueva operación de simplificación Delete Holes es utilizada para encontrar orificios cilíndricos.

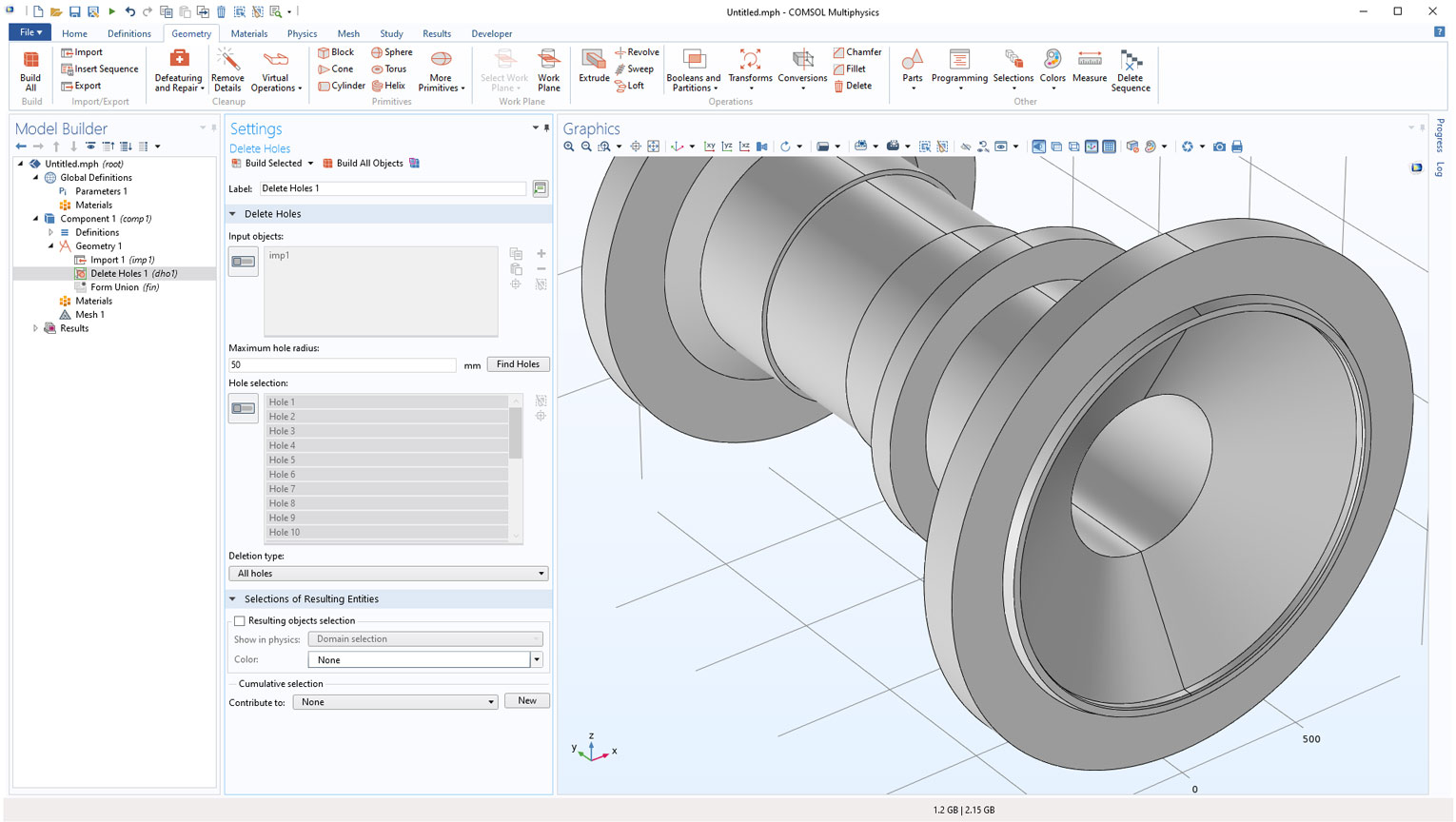

La geometría resultante de utilizar la operación Delete Holes
Soporte para nuevas y actualizadas versiones de formato de archivos CAD
La funcionalidad de exportación de archivos CAD ahora soporta escribir geometrías 3D a los siguientes formatos de archivo:
- IGES (.igs, .iges): 5.3
- STEP (.step): AP203
La funcionalidad de importación y exportación de archivos CAD se ha ampliado para soportar nuevas versiones para los siguientes formatos de archivo:
Lectura desde archivo
- ACIS® (.sat, .sab, .asat, .asab): 2019 1.0
- NX™ (.prt): 1847
- Parasolid® (.x_t, .xmt_txt, .x_b, .xmt_bin): V32.0
- PTC® Creo® Parametric™ (.prt, .asm): 6.0
- SOLIDWORKS® (.sldprt, .sldasm): 2019
Escritura a archivo
- Parasolid® (.x_t, .xmt_txt, .x_b, .xmt_bin): V32.0
ACIS es una marca registrada de Spatial Corporation. Autodesk, el logo de Autodesk, AutoCAD, Inventor, y Revit son marcas registradas o marcas de Autodesk, Inc., y/o sus subsidiarias y/o afiliadas en EEUU y/o otros paises. Parasolid y NX son marcas o marcas registradas de Siemens Product Lifecycle Management Software Inc. o sus subsidiarias en EEUU y en otros países. PTC, Creo, y Creo Parametric son marcas o marcas registradas de PTC Inc. o sus subsidiarias en los EEUU y en otros países. SOLIDWORKS es una marca registrada de Dassault Systèmes SolidWorks Corp. COMSOL AB y sus subsidiarias y productos no están afiliados con, avalados por, o soportados por estas terceras partes.
5.4
NOVEDADES
La funcionalidad de importación de archivos CAD incluida en este producto ha sido ampliada para soportar las nuevas versiones para algunos de los formatos de archivos soportados.
Actualización del motor geométrico de CAD
CAD Import Module, Design Module y los productos LiveLink™ para CAD utilizan el motor geométrico Parasolid® de Siemens PLM para las operaciones de modelado de sólidos, reparación de geometrías y reducción. (Sin estos productos, se utiliza un motor de modelado geométrico nativo de COMSOL). El módulo CAD Import Module que viene con COMSOL 5.4 incluye una versión actualizada del motor Parasolid. Como resultado , se han solucionado una serie de problemas de estabilidad, que hacen que la importación de modelos CAD y operaciones con sólidos sea más robusta.
- El nombre y valor de parámetros dimensionales que son controlados por una fórmula en el archivo CAD (parámetros de solo lectura) ahora pueden ser transferidos al modelo de COMSOL Multiphysics durante la sincronización y hacerse disponibles como parámtros en la configuración de la simulación.
- Las selecciones de materiales, que se generan basándose en las asignaciones de materiales en el archivo CAD, ahora también están disponibles como selecciones de objetos en las listas de selecciones de entrada apropiadas de funcionalidades geométricas siguiendo la funcionalidad de LiveLink™ en una secuencia geométrica.
- La interfaz de LiveLink™ ahora soporta AutoCAD® 2019.
5.3a
NOVEDADES
La versión 5.3a trae un modelo tutorial actualizado y amplía el soporte para nuevas versiones de ciertos formatos de archivos CAD.
Modelo tutorial actualizado: Electrical heating in a busbar
Este tutorial muestra cómo sincronizar un objeto geométrico de superficie 3D de AutoCAD® en el software COMSOL Multiphysics®, donde los objetos sólidos se generan para la simulación. En el modelo de COMSOL Multiphysics® se generan automáticamente selecciones basadas en los materiales asignados a capas en el archivo de AutoCAD®, que entonces son utilizadas para ajuestes de materiales en la simulación. En el archivo de AutoCAD® se corre un barrido paramétrico sobre parámetros bidimensionales para estudiar la influencia de la geometría en los fenómenos físicos, lo que se visualiza en los resultados en un gráfico Table surface.

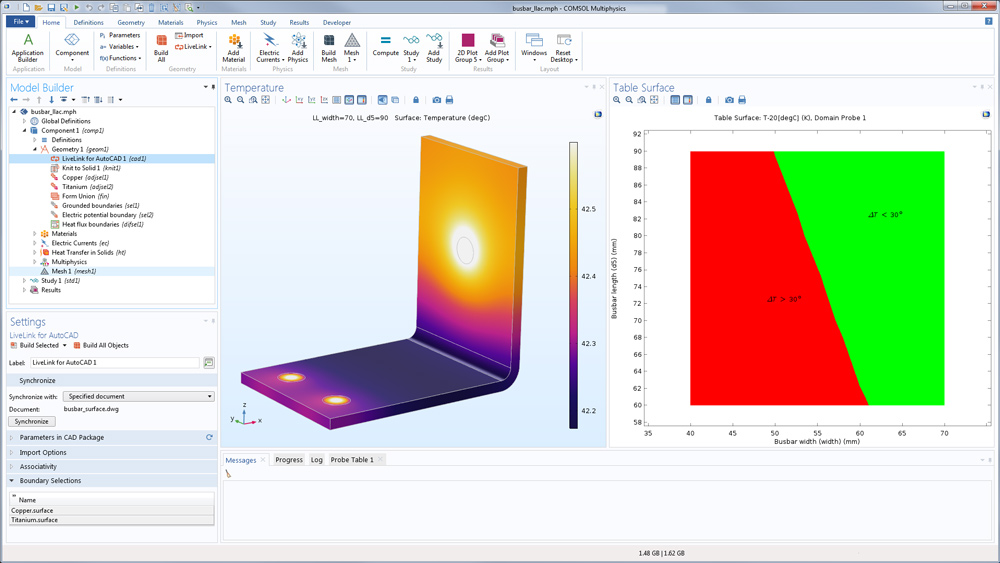

Un archivo de superficie .dwg se sincroniza con COMSOL Multiphysics®, donde es convertido a una geometría sólida. Las selecciones de contornos de titanio y cobre son importadas automáticamente desde el software AutoCAD®, facilitando el proceso de modelado.
Soporte actualizado para nuevas versiones de formatos de archivos CAD
La funcionalidad de importación y exportación de archivos CAD se ha ampliado para soportar nuevas versiones para los siguientes formatos de archivos:
Lectura de archivo
- Parasolid®: (.x_t, .xmt_txt, .x_b, .xmt_bin) hasta V30.0
- ACIS®: (.sat, .sab, .asat, .asab) hasta R25, 2018 1.0
- AutoCAD® (.dwg, .dxf) hasta 2017
- CATIA® V5 hasta 2017
- PTC® Creo® Parametric™ hasta 4.0
Escritura en archivo
- Parasolid®: .x_t, x_b) V30.0
Vea la lista completa de formatos CAD soportados
Autodesk, the Autodesk logo, y AutoCAD son marcas registradas o marcas de Autodesk, Inc., y/o sus subsidiarias y/o afiliados en EEUU y/o otros países. ACIS es una marca registrada de Spatial Corporation. CATIA es una marca registrada de Dassault Systèmes o sus subsidiarias en EEUU y/o otros países. Parasolid es una marca comercial o marca registrada de Siemens Product Lifecycle Management Software Inc. o sus subsidiarias en EEUU y en otros países. PTC, Creo, y Creo Parametric son marcas comerciales o registradas de PTC Inc. o sus subsidiarias en EEUU y en otros países. COMSOL AB y sus subsidiarisas y productos no están afiliados con, avalados, esponsorizados o soportados por los propietarios de estas marcas.
5.3
NOVEDADES
Soporte para sincronización de curvas y puntos
Ahora se pueden transferir geometrías de estructuras de alambres al sincronizar entre diseños AutoCAD® y modelos de COMSOL Multiphysics® utilizando LiveLink™ for AutoCAD®. Una aproximación de alambres de la geometría es adecuada para varias simulaciones, como cuando se pueden utilizar elementos de vigas o similares y cuando son importantes los requisitos de memoria y rendimiento.

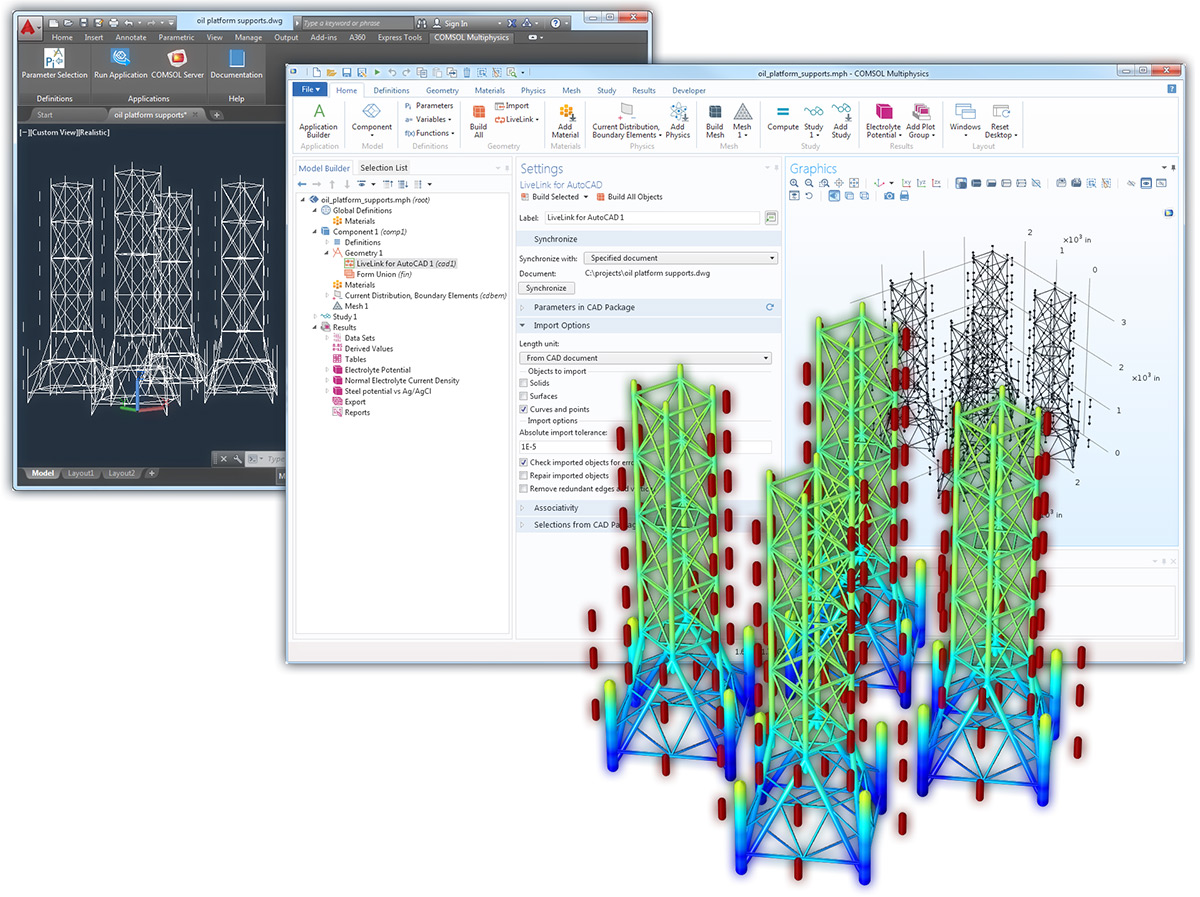

La geometría de alambres de los soportes de una plataforma petrolífera diseña con el software AutoCAD®, junto con sus respectivos ánodos galvánicos, se sincroniza con el software COMSOL Multiphysics® utilizando LiveLink™ for AutoCAD®. El tamaño y la complejidad de la geometría hace que sea más eficiente simular la protección de la corrosión utilizando elementos viga. La geometría de alambres de AutoCAD® ahora puede ser uitilizada directamente por el software COMSOL Multiphysics® para una simulación mucho más fácil.
Soporte actualizado para nuevas versiones de formatos de archivo CAD
La funcionalidad e importación y exportación de archivos CAD ha sido ampliada para soportar nuevas versiones para los siguientes formatos de archivo:
Lectura de archivo
- Parasolid®: (.x_t, .xmt_txt, .x_b, .xmt_bin) hasta V29.1
- ACIS®: (.sat, .sab, .asat, .asab) hasta R25, 2017 1.0
- Inventor® assemblies: (.iam) versiones 11, 2008–2017
- Inventor® parts: (.ipt) versiones 6–11, 2008–2017
- SOLIDWORKS®: (.sldprt, .sldasm) versiones 98–2017
- NX™: (.prt) hasta la versión 11
Escritura a archivo
- Parasolid®: (.x_t, x_b) V29.1
Se puede ver una lista completa de formatos de archivo CAD soportados en la tabla de especificaciones CAD de COMSOL.
Autodesk, el logo de Autodesk e Inventor son marcas registradas o marcas comerciales de Autodesk, Inc., y/o sus subsidiarias y/o afiliadas en EEUU y/o otros países. ACIS es una marca registrada de Spatial Corporation. Parasolid y NX son marcas comerciales o marcas registradas de Siemens Product Lifecycle Management Software Inc. o sus subsidiarias en Estados Unidos y en otros países. SOLIDWORKS es una marca registrada de Dassault Systèmes SOLIDWORKS Corp. COMSOL AB y sus subsidiarias y productos no están afiliadas, apoyadas, patrocinadas o soportadas por los propietarios de estas marcas.
5.2a
NOVEDADES
Para los usuarios de LiveLink™ for AutoCAD®, COMSOL Multiphysics® versión 5.2a posibilita la conexión a COMSOL Server™ desde el propio AutoCAD®. En la versión actualizada de LiveLink™ for AutoCAD®, las asignaciones de materiales son transferidas automáticamente entre los programas, y ahora es más fácil mantener el seguimiento de documentos sincronizados.
Conexión a COMSOL Server™ desde la interfaz de AutoCAD®
Cuando se ha instalado COMSOL Client, se dispondrá de un botón para conectar a COMSOL Server™ desde AutoCAD®. Esto significa que se puede navegar y correr apps junto con AutoCAD®, incluyendo apps que utilicen una geometría que esté sincronizada con AutoCAD®.

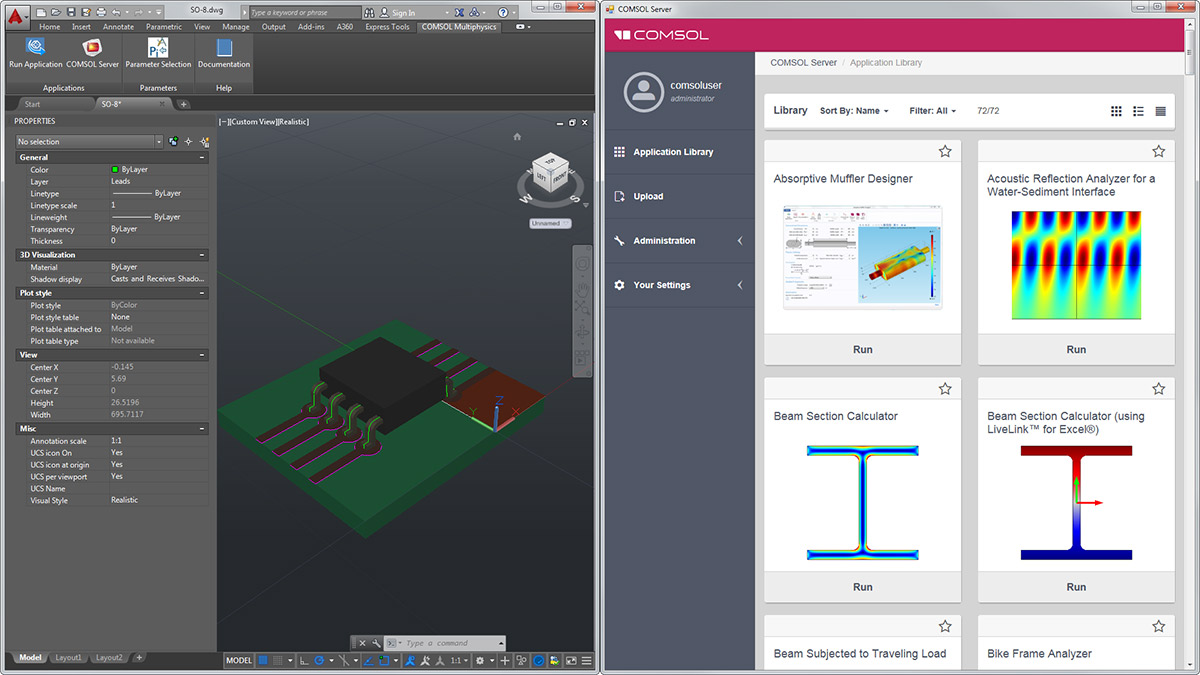

La pestaña de COMSOL Multiphysics® en la interfaz de usuario de AutoCAD® (izquierda) y la interfaz de COMSOL Server™, que se lanza en un navegador separado (derecha).
Selecciones de material
Se ha añadido una funcionalidad importante a la interfaz de LiveLink™ for AutoCAD® para transferir las asignaciones de material automáticamente entre los programas. Durante la sincronización, la interfaz de LiveLink™ automáticamente genera selecciones de COMSOL® a partir de las asignaciones de material en el archivo de AutoCAD®. La interfaz de LiveLink™ detecta los materiales asignados a capas, sólidos y objetos de superficie, y las caras de un objeto. En el modelo de COMSOL Multiphysics®, las selecciones de dominio o cara son generadas en base a si el material se ha asignado a objetos sólidos o caras y objetos de superficie, respectivamente.
|
|
|

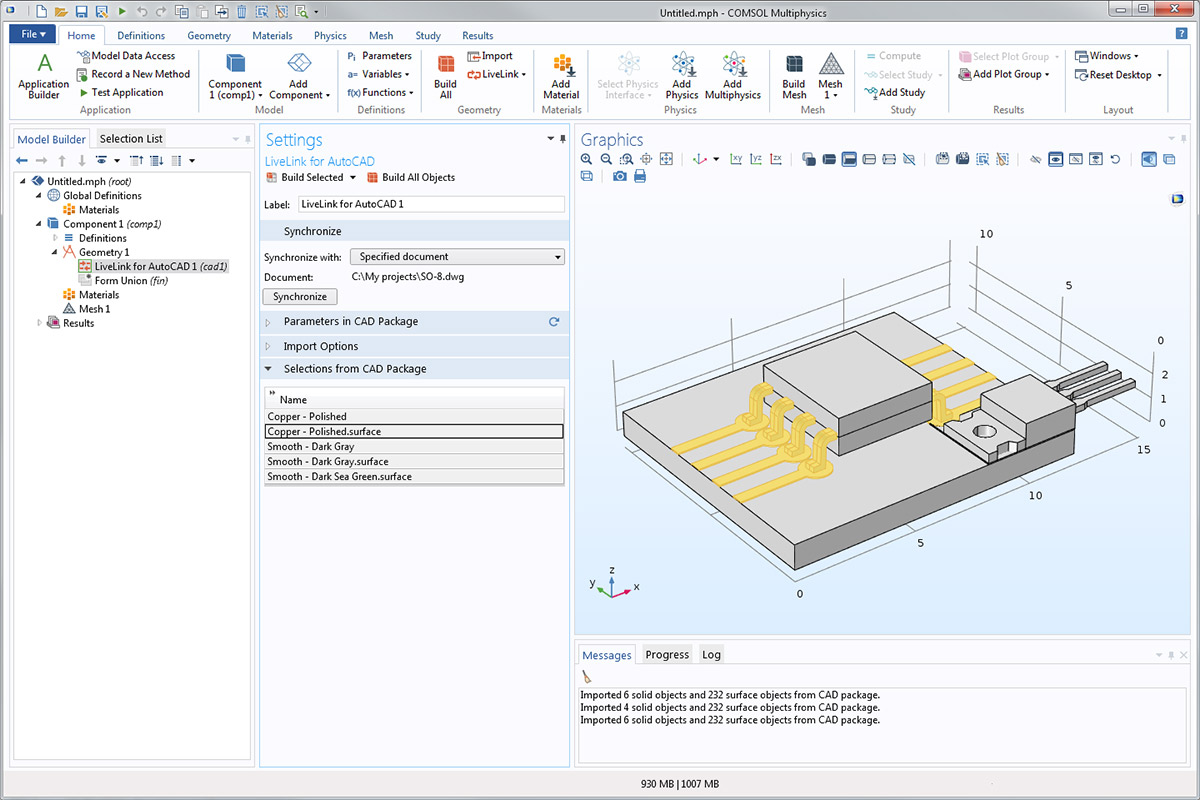

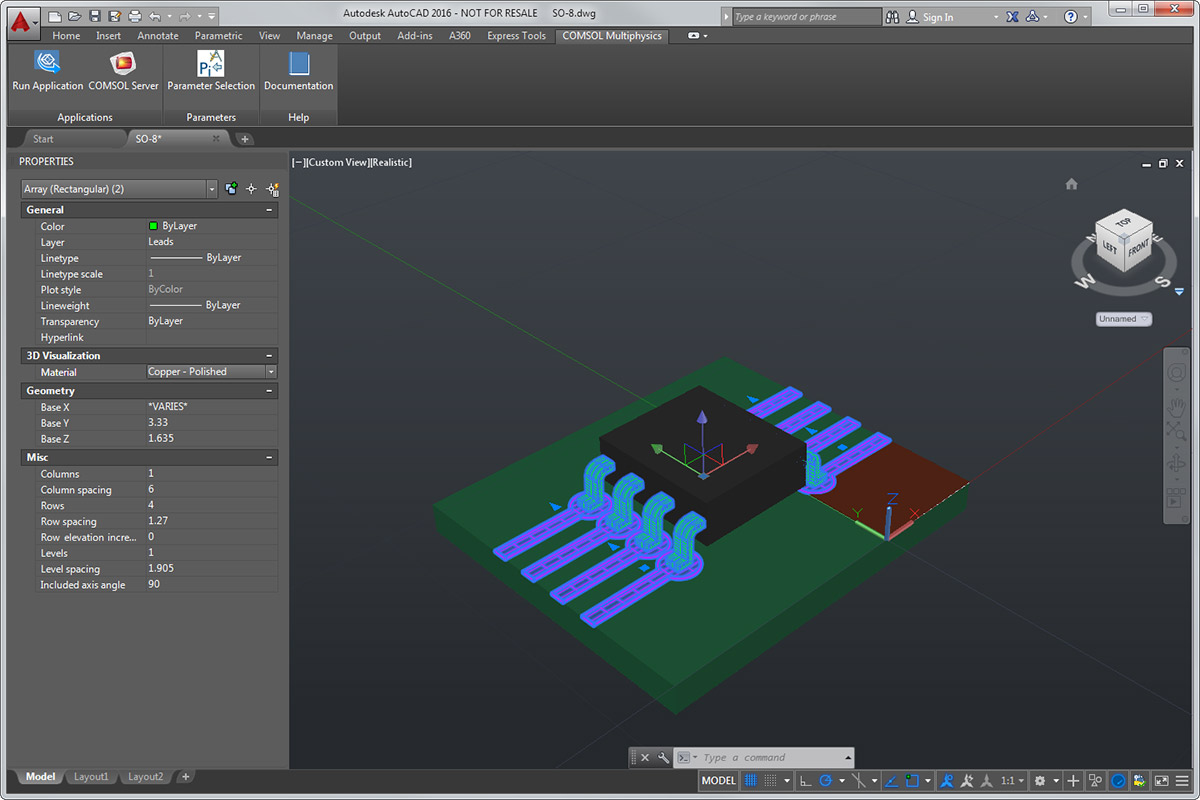

Las texturas del material aplicadas a los objetos en este integrado con montaje de superficie dibujado en AutoCAD® (izquierda) se convierte en selecciones en el modelo COMSOL Multiphysics® (derecha) después de la sincronización con distinciones entre los objetos sólidos y de superficie.
Mantenimiento del seguimiento de los documentos sincronizados
|
Para la sincronización con un documento de AutoCAD® incorrecto, la interfaz de LiveLink™ for AutoCAD® ahora mantiene el seguimiento del nombre de archivo y el camino del documento CAD sincronizado. Durante la primera sincronización, el nombre del archivo se recupera y documenta. Para todas las subsecuentes sincronizaciones, la interfaz automáticamente selecciona el mismo archivo, siempre que el archivo se abra en AutoCAD®, incluso si no es el documento activo. |

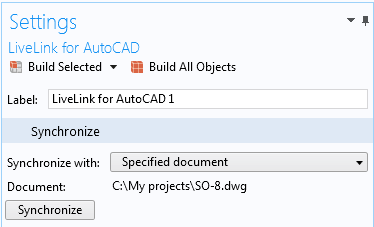

 La ventana de ajustes para la Sincronización con la funcionalidad de Documento especificado para LiveLink™ for AutoCAD® indica que se ha sincronizado con el archivo C:\My projects\SO-8.dwg. La interfaz de LiveLink™ automáticamente conmutará a este archivo en AutoCAD® durante futuras sincronizaciones. |
Soporte actualizado para nuevas versiones de formatos de archivos CAD
La funcionalidad de importación y exportación de archivos CAD se ha ampliado para soportar nuevas versiones para los siguientes formatos de archivos:
Lectura de archivo
- Parasolid® (.x_t, .xmt_txt, .x_b, .xmt_bin) hasta V28.1
- ACIS® (.sat, .sab, .asat, .asab) hasta R25, 2016 1.0
- CATIA® V5 (.CATPart, .CATProduct) R8-R25, 2016
- Inventor® assemblies (.iam) versiones 11, 2008-2016
- Inventor® parts (.ipt) versiones 6-11, 2008-2016
- SOLIDWORKS® (.sldprt, .sldasm) versiones 98-2016
- AutoCAD® (.dwg) versiones 2.5-2016
- AutoCAD® DXF (.dxf, 3D) versiones 2.5-2016
Escritura a archivos
- ACIS® (.sat, .sab) R4, R7, y 2016 1.0
- Parasolid® (.x_t, x_b) V28.1
Puede encontrar una lista completa de archivos CAD soportados en la tabla de especificaciones CAD de la web de COMSOL.
ACIS es una marca registrada de Spatial Corporation. Autodesk, AutoCAD, e Inventor son marcas registradas o marcas de Autodesk, Inc., y/o sus subsidiarias y/o afiliadas en EEUU u otros países. Parasolid y NX son marcas o marcas registradas de Siemens Product Lifecycle Management Software Inc. o sus subsidiarias en los EEUU y en otros países. SOLIDWORKS y CATIA son marcas registradas de Dassault Systèmes SolidWorks Corp. Todas las marcas aquí listadas son propiedad de sus respectivos propietarios y COMSOL AB y sus subsidiarias y productos no están afiliadas, apoyadas, esponsorizadas o soportadas por los propietarios de estas marcas.
