Más allá de la estética: tablas de color para una interpretación más precisa de los resultados en COMSOL Multiphysics®
- Detalles
- Categoría: Comsol
- Visto: 13
La forma en que se visualizan los resultados de una simulación puede influir significativamente en su interpretación. En uno de los últimos artículos de su blog oficial, COMSOL Multiphysics® analiza diferentes tablas de color diseñadas para facilitar una lectura más clara de los resultados, especialmente para usuarios con deficiencias en la percepción del color [1].
El uso de mapas de color tradicionales, como los basados en el arcoíris, puede dificultar la identificación de determinadas diferencias y gradientes. Para evitarlo, COMSOL Multiphysics® incluye varias tablas de color accesibles y perceptualmente uniformes, como Cividis, Viridis, Inferno, Magma y Plasma. Estas tablas están diseñadas de manera que cambios similares en los valores de los resultados se correspondan con cambios visuales similares en el color, facilitando así la interpretación de los resultados.
La elección de la tabla de color puede adaptarse al tipo de resultado que se desea representar. Por ejemplo, Viridis y Cividis pueden utilizarse para visualizar tensiones, deformaciones, presiones, velocidades o concentraciones. Inferno y Magma son especialmente apropiadas para representar distribuciones de temperatura y gradientes térmicos, mientras que Plasma puede utilizarse para magnitudes de campos eléctricos o magnéticos y densidades de corriente.

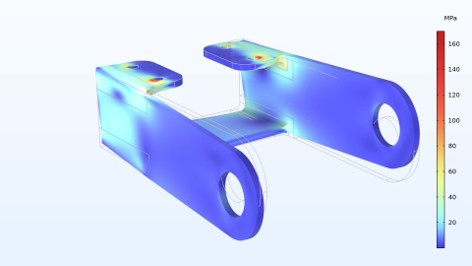

COMSOL Multiphysics® también permite utilizar la tabla GrayScale cuando el tono de color no debe influir en la interpretación y se quiere destacar principalmente la intensidad del resultado. Sin embargo, debido a que el ojo humano distingue un número limitado de niveles de gris, esta opción puede resultar menos adecuada para representar diferencias pequeñas. Además, como se muestra en la Figura 1, las tablas pueden modificarse mediante opciones como Reverse, Nonlinear y Nonlinear symmetric. Esto permite mejora la visualización de los resultados, como se puede observar en la Figura 2 para el ejemplo del estrés de Von Missess en un soporte. Desde COMSOL Multiphysics 6.1 también es posible crear y utilizar tablas de color personalizadas.
En definitiva, la elección de una tabla de color no es únicamente una cuestión estética, sino que puede afectar a la forma en que se perciben e interpretan los resultados de una simulación. El uso de tablas accesibles y perceptualmente uniformes permite mejorar la legibilidad de las visualizaciones y facilita una interpretación más clara y precisa de los resultados.

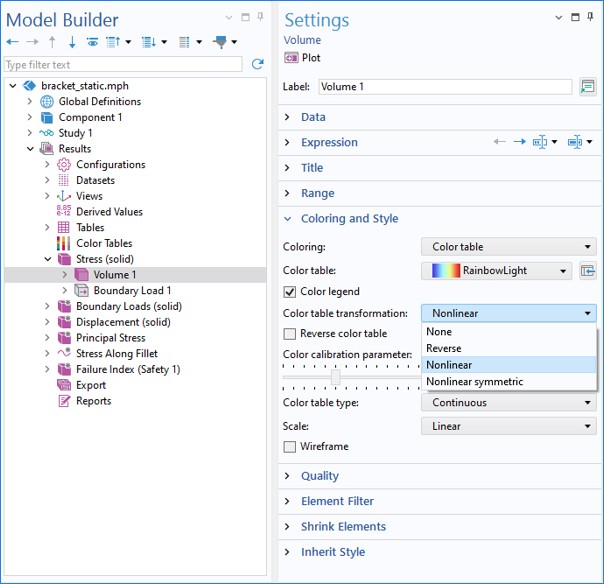

Figura 1. Diferentes opciones de transformación de tabla de colores en COMSOL Multiphysics®.

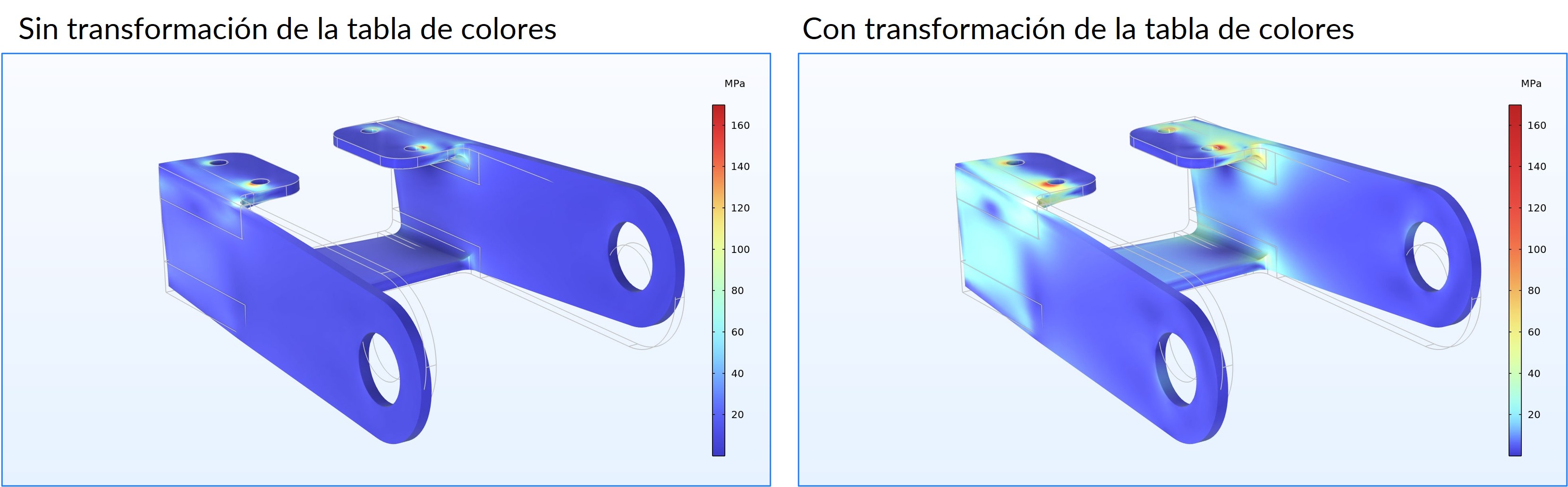

Figura 2. La tensión de von Mises entre corchetes sin aplicar transformación de tabla de colores (izquierda). La tensión de von Mises entre corchetes con la transformación de tabla de colores no lineal aplicada (derecha).
