COMSOL LiveLink for Excel 6.3
DESCRIPCIÓN
LiveLink™ for Excel® extiende las capacidades de COMSOL permitiendo correr simulaciones desde una hoja de cálculo Excel®. Los parámetros y variables definidos en COMSOL Multiphysics están inmediatamente disponibles en Microsoft® Excel® y se sincronizan automáticamente con el modelo físico.
LiveLink™ for Excel® añade una pestaña COMSOL Multiphysics y una barra de herramientas especializada a la Excel ribbon para controlar los parámetros, variables y malla o para correr una simulación. Esto permite un flujo de trabajo simplificado donde el usuario solo tiene que visualizar y editar los parámetros de simulación más importantes, que pueden ser cambiados durante la ejecución o como parte de un amplio estudio de parámetros controlado desde Excel.

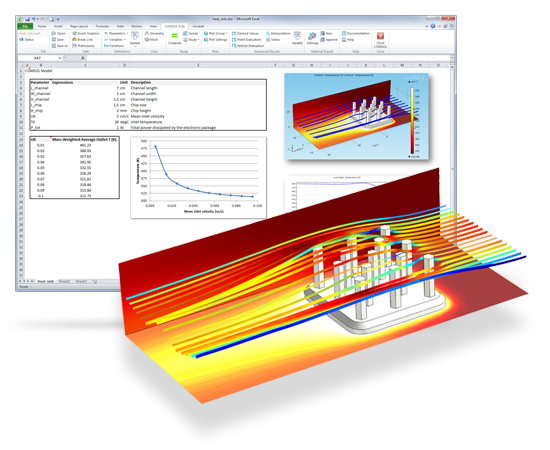

Las visualizaciones 3D se presentan en una ventana dedicada separada y las imágenes y gráficos de COMSOL Multiphysics pueden ser embebidos en el entorno de la hoja de cálculo. Además, LiveLink™ for Excel® añade la capacidad de importar/exportar a ficheros de Excel, listas de parámetros y variables de la interfaz de usuario de COMSOL Desktop™.
VERSIONES
6.2
NOVEDADES
Pestaña de la cinta COMSOL mejorada
La pestaña de la cinta COMSOL dentro de la interfaz de usuario de Excel® se ha renovado con una mejor agrupación y denominación de botones para optimizar el flujo de trabajo. La cinta ahora incluye un botón Open Linked que se puede usar para abrir rápidamente el modelo COMSOL vinculado al libro con el que está trabajando, por ejemplo, para calcular y actualizar resultados en el libro. Un botón de COMSOL Desktop también está disponible en la pestaña de la cinta y se puede usar para abrir el modelo vinculado en COMSOL Desktop® para visualizar las actualizaciones realizadas a partir de hojas de cálculo de Excel.

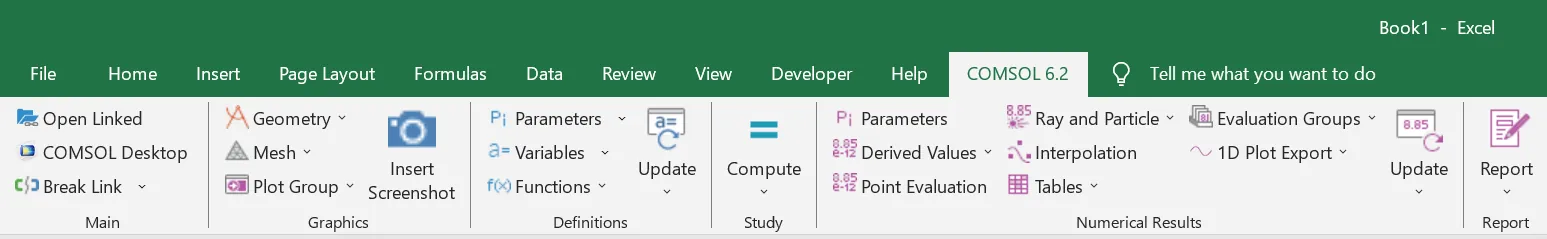

La pestaña de la cinta COMSOL con agrupación y denominación mejorada de botones.
Grupos de evaluación
Usando el nuevo botón Evaluation Groups en la pestaña de la cinta, ahora es posible evaluar las expresiones definidas en los grupos de evaluación e insertar los resultados en hojas de cálculo de Excel. También está disponible el método correspondiente de Visual Basic® for Applications (VBA).

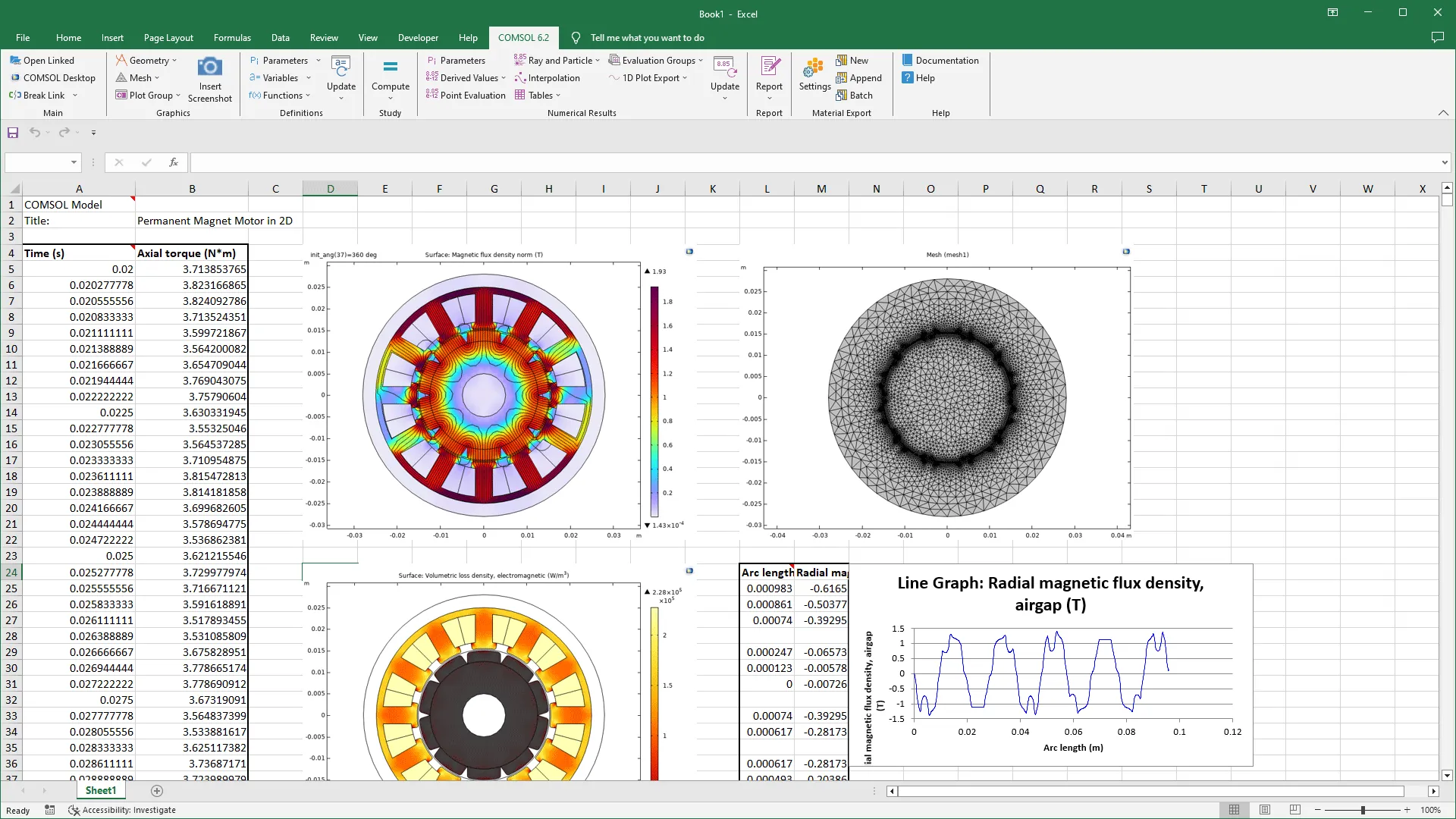

Una tabla de grupo de evaluación insertada en Excel® del modelo Permanent Magnet Motor in 2D.
Soporte del Model Manager
Ahora es posible explorar modelos guardades en una base de datos de Model Manager al abrir modelos con el complemento LiveLink™ en la interfaz de usuario de Excel®.

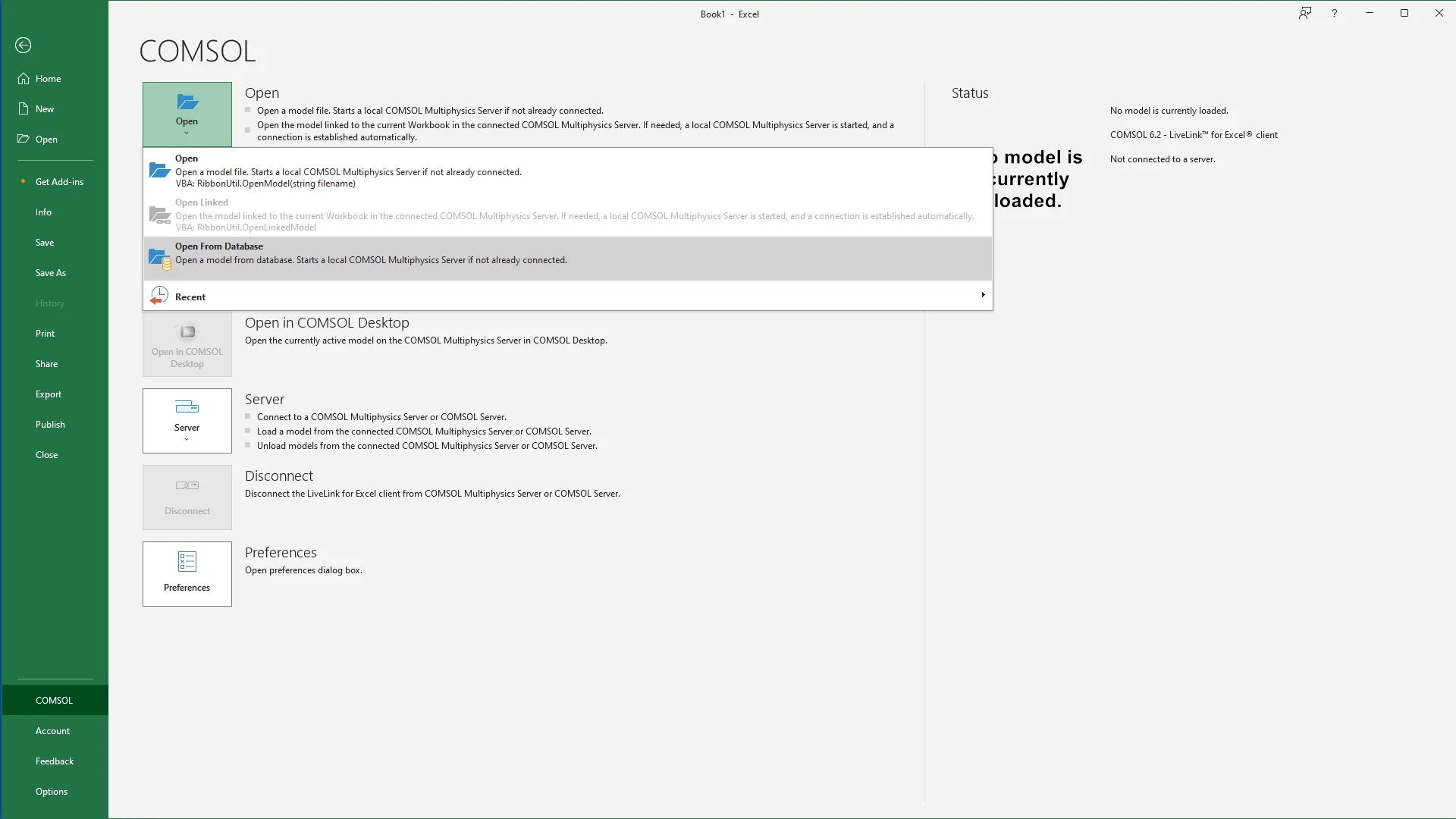

La opción Open from Database se puede utilizar para abrir un modelo desde una base de datos de Model Manager.
Microsoft y Excel son marcas comerciales del grupo de empresas Microsoft.
6
NOVEDADES
La version 6.0 trae soporte mejorado para Visual Basic® for Applications (VBA) y la capacidad de incluir expresiones en datos exportados.
Comandos de cinta en VBA
El soporte para VBA se ha mejorado con un nuevo comando VBA para todos los botones de la cinta de COMSOL®. Esta funcionalidad permite utilizar los comandos de los botones de la barra de herramientas directamente desde el código VBA, lo que facilita la automatización de pasos que eran fáciles de realizar con la cinta, pero quizás difíciles de realizar con la API de COMSOL. Esto ayuda en la transición del uso de la cinta para tareas sencillas a utilizar VBA para automatizar completamente el proceso de manipulación de los datos del modelo con Excel® y COMSOL Multiphysics®.
En la imagen a continuación, el comando VBA RibbonUtil.InsertGeometryGraphics(string modelTag) tiene el mismo efecto que hacer clic en el botón Geometría en la cinta. Este comando se puede combinar con otros comandos de cinta y otros comandos en la API de COMSOL.

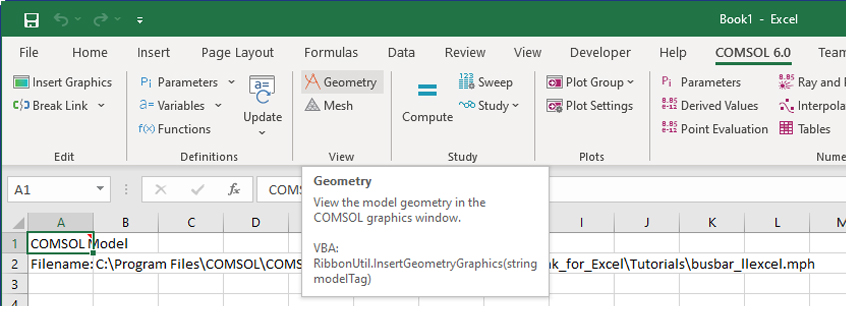

Un libro de Microsoft® Excel® se abre con un modelo de COMSOL mostrando la nota de ayuda para el botón Geometría, que muestra el comando VBA.
writeExcelFile
Cuando se guardan datos de Excel® desde aplicaciones, pueden incluirse expresiones en los datos exportados, disponibles cuando se utiliza el método de archivo writeExcelFile.
Microsoft y Excel son marcas comerciales o marcas comerciales registradas de Microsoft Corporation en los Estados Unidos y/o en otros países.
5.6
NOVEDADES
Nodos de parámetros múltiples
En COMSOL Multiphysics® pueden añadirse múltiples nodos Parámetro para agrupar los parámetros como sea necesario, lo que es especialmente de ayuda cuando se tienen muchos parámetros. Cuando un modelo contiene múltiples nodos de parámetros, estos se mostrarán como ítems individuales en la barra de herramientas de Excel®, facilitando la importación únicamente de los parámetros con los que se desee trabajar.

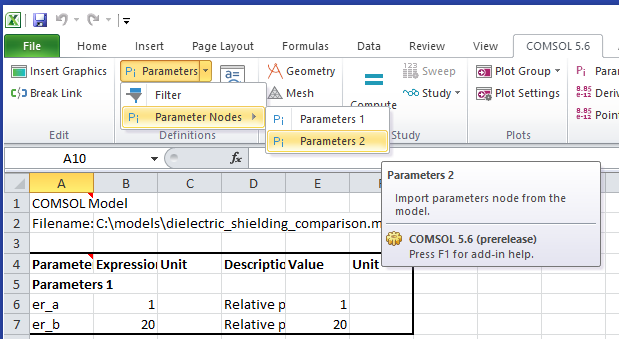

Los parámetros del modelo de apantallado dieléctrico se han dividido en dos nodos de parámetros separados, a los que se puede acceder y actualizar individualmente.
Microsoft, Excel y Windows son marcas comerciales o marcas comerciales registradas de Microsoft Corporation en los Estados Unidos y/o en otros países. Linux es una marca registrada de Linus Torvalds en EE.UU. y otros países. Mac OS es una marca comercial de Apple Inc., registrada en EE.UU. y otros países.
5.3a
NOVEDADES
La versión 5.3a incluye un botón para importar fácilmente gráfico 1D desde COMSOL en la hoja de cálculo Microsoft® Excel®.
Exportación de gráficos 1D
Ahora se puede exportar datos de gráficos 1D de COMSOL Multiphysics® a hojas de cálcuo Excel® desde la interfaz de Excel®, facilitando el trabajo con gráficos y los datos que definen el gráfico. El nuevo botón, localizado en la sección Resultados numéricos de la pestaña de la cinta de COMSOL en Excel® extrae los datos numéricos de un gráfico seleccionado y opcionalmente crear un gráfico correspondiente como un gráfico de dispersión de Excel®. Cuando el modelo se actualiza en COMSOL® es posible automatizar la actualización de los datos, así como el gráfico, haciendo clic en el botón Update.

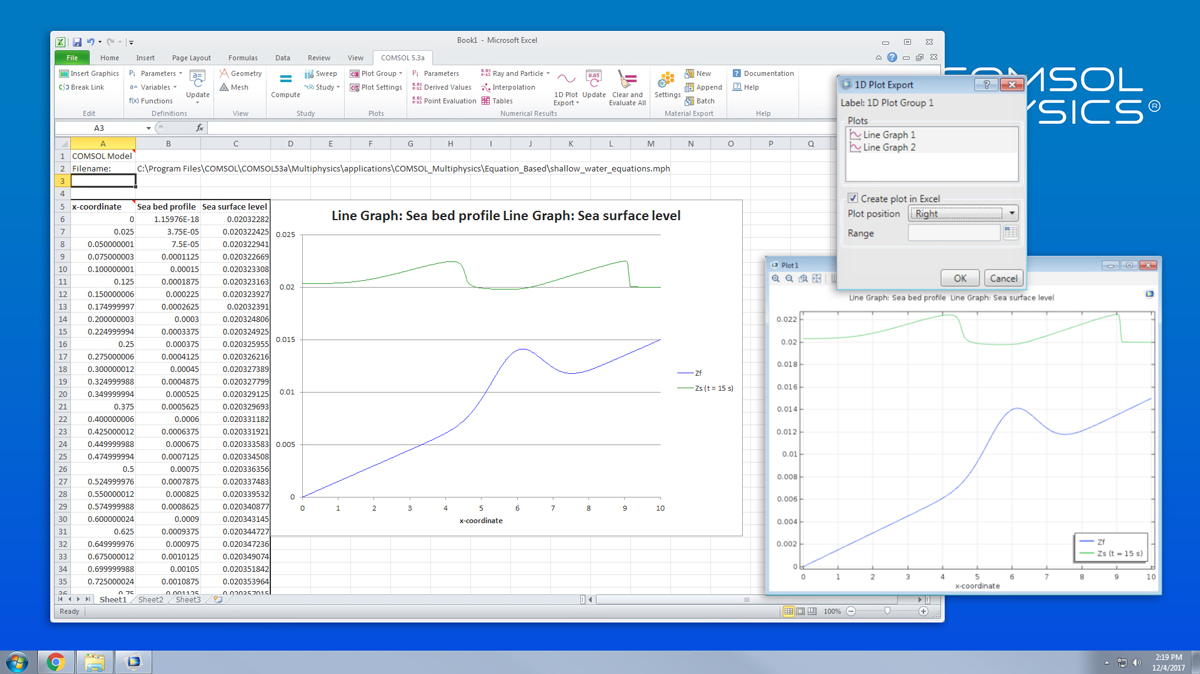

Utiliznado la ventana de Exportación de gráfico 1D (derecha arriba), los datos del gráfico para el 1D Plot Group (ventana inferior derecha) es extraído del modelo de COMSOL Multiphysics® y se genera un gráfico Excel® a partir de los datos generados y se incrustra en la hoja de cálculo (ventana izquierda).
Microsoft y Excel son marcas registradas o marcas de Microsoft Corporation en los EEUU y/o otros países. COMSOL AB y sus subsidiarias y productos no están afiliados, soportados, avalados o esponsorizados por estos propietarios de marcas.
5.3
NOVEDADES
Gestión de modelos y conexiones en la pestaña File de Excel®
Varios botones que anteriormente estaban contenidos en la pestaña COMSOL de la cinta de la hoja de cálculo Excel® y que están relacionados con la carga y guardado de modelos de COMSOL Multiphysics® y el manejo de las conexiones con los servidores se han movido al menú File. Esto deja más espacio en la pestaña COMSOL en la cinta para funcionalidad relacionada con el trabajo con los modelos de COMSOL Multiphysics® en el libro de trabajo de Excel®.
LiveLink™ for Excel® tiene un nuevo aspecto para los botones para cargar o guardar modelos y para manejar las conexiones con los servidores.
Ayuda según el contexto
Para un acceso más rápido a la documentación, todas las ventanas y cuadros de diálogo ahora tienen acceso directo a una ayuda sensible al contexto. Ahora es mucho más fácil conseguir ayuda para alguno de los ajustes más complejos haciendo clic en los iconos de ayuda Help en la cinta o los cuadros de diálogo de Excel®.
Funcionalidad mejorada para acceder a los resultados de la simulación
Se han añadido dos nuevos botones al grupo Numerical Results en la pestaña de la cinta de COMSOL en Excel®. El botón Parameters proporciona acceso a los parámetros definidos en el nodo de Parámetros en la sección Results del árbol del modelo de COMSOL Multiphysics®. Además el botón Clear and Evaluate All primero limpiará todas las entradas de la tabla y entonces evaluará todos los valores derivados e insertará los nuevos valores en tablas apropiadas.
Microsoft y Excel son marcas registradas o marcas comerciales de Microsoft Corporation en los Estados Unidos y/o otros países. COMSOL AB y sus subsidiarias y productos no están afiliados, apoyados, patrocinados o soportados por los propietarios de estas marcas.
5.2a
NOVEDADES
LiveLink™ for Excel® 5.2a facilita el trabajo con parámetros y los rangos de celdas.
Parámetros
Los parámetros y variables que se definen y modelan en COMSOL Multiphysics® están disponibles instantáneamente en Microsoft® Excel® y se sincronizan automáticamente con el modelo físico. Los parámetros que son importados en una hoja de trabajo desde COMSOL Multiphysics® ahora pueden incluir valores calculados además de las expresiones que definen los parámetros. Los valores pueden ser actualizados en tiempo real en Excel® para evaluar un conjunto de parámetros antes de arrancar una simulación.
Se ha introducido un nuevo ajuste de preferencias para los parámetros llamado Actualización automática. Cuando se selecciona este ajuste, cualquier edición que se realice en las celdas de parámetros importadas actualizarán automáticamente el modelo y los valores de los parámetros importados.

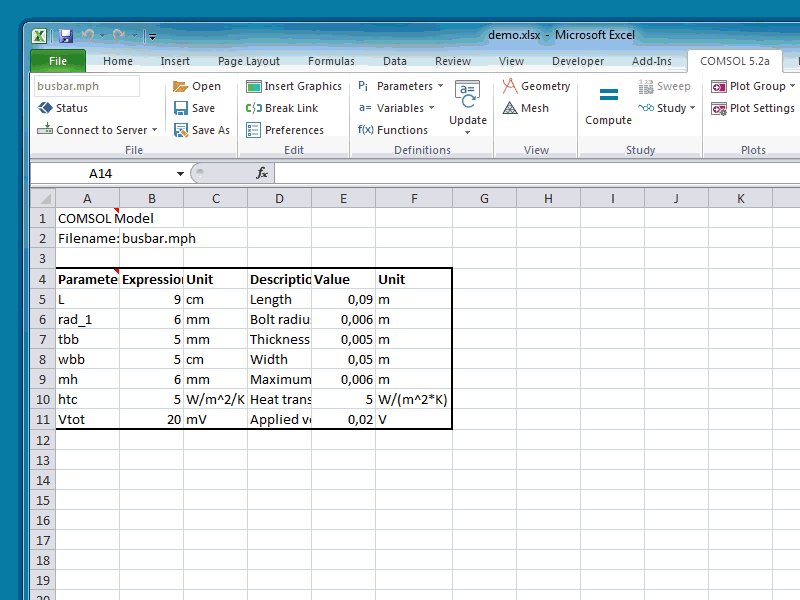

Tabla de definiciones de parámetros y valores en una hoja Excel®. Los valores calculados en la columna E y las unidades en la columna F ahora están disponibles. La actualización de una expresión puede disparar inmediatamente una actualización de todos los valores, lo que facilita configurar un conjunto de parámetros del modelo y verificar que son correctos antes de arrancar una simulación.
Cambios de la interpretación de los rangos de celdas
Cuando se cargan datos desde una hoja Excel®, la interpretación de una celda dada ha cambiado. Cuando se utiliza un rango de celdas, se puede explícitamente decidir que celdas son utilizadas para la importación, como "A1:B20". El método anterior, que utilizaba la primera celda y continuaba hasta se encontraba una fila vacía, todavía es soportado si únicamente se especifica una celda inicial única (p. ej. "C5").
Microsoft y Excel son marcas registradas o marcas comerciales de Microsoft Corporation en los Estados Unidos y/o otros países. Todas las otras marcas son propiedad de sus respectivos propietarios.
5.1
NOVEDADES
Guardar archivos de modelo para VBA
|
Desde hace tiempo, los archivos del software COMSOL Multiphysics® han podido guardarse como archivos Java® y archivos .M, pero en la versión 5.1 también se puede guardar un modelo en el código del sistema de desarrollo Visual Basic® para aplicaciones (VBA). Utilizando COMSOL API en VBA se pueden crear subrutinas para controlar las simulaciones de COMSOL Multiphysics® desde una hoja de cálculo de Microsoft® Excel® que incluya todos los aspectos del modelado como configuración de modelos, cambiar ajustes, resolver modelos y postprocesar y extraer resultados al software de hojas de cálculo Excel®. Utilizando LiveLink™ for Excel® y el soporte añadido para VBA, se puede utilizar Excel® para manejar todos los datos que se necesitan para procesar, como conexiones a bases de datos y otras fuentes de datos. También se puede fácilmente compartir los archivos de hojas de cálculo Excel® con otros colegas, incluso aunque no utilicen el software de simulación COMSOL Multiphysics®. |
 Código exportado desde el modelo Ion Drift Velocity Benchmark model. Este código puede utilizarse para configurar el modelo en una hoja Excel® utilizando VBA. El uso de VBA facilita el acceso y cambio de todos los aspectos del modelo de COMSOL Multiphysics y extraer datos desde el modelo resuelto. |
Guardar y cargar hojas de cálculo Excel®
Ahora se pueden cargar y guardar hojas Excel® incluso si el software Excel® no está instalado en el ordenador. Esto da acceso a archivos de Excel® desde un amplio rango de ordenadores y sistemas operativos. También proporciona la capacidad de acceder a archivos Excel® desde una app creada con Application Builder en COMSOL Multiphysics®.
Microsoft y Excel son marcas registradas o marcas de Microsoft Corporation en los Estados Unidos y/o otos países.
Oracle y Java son marcas registradas de Oracle y/o sus afiliados.
5.0
Crear macros con Visual Basic for Applications (VBA)
Ahora puede acceder a la funcionalidad de COMSOL Multiphysics desde macros Excel® escritas con Visual Basic for Applications (VBA).
Soporte de otros idiomas
LiveLink™for Excel® ahora soporta los idiomas locales.
LiveLink™for Excel® para licencias Class Kit
Proporciona a los estudiantes la capacidad de dirigir simulaciones de COMSOL Multiphysics desde Excel®.
