Los diseñadores de canalizaciones utilizan herramientas matemáticas para:

• Implementar códigos de diseño de tuberías de presión
• Calcular caídas de presión y caudales
• Estudiar los aspectos económicos del dimensionamiento y la instalación de las tuberías.
• Predecir la estabilidad de fondo de las instalaciones de tuberías submarinas
• Dimensionar medidores de flujo de orificios
• Estimar la deflexión de tuberías enterradas.
• Y más

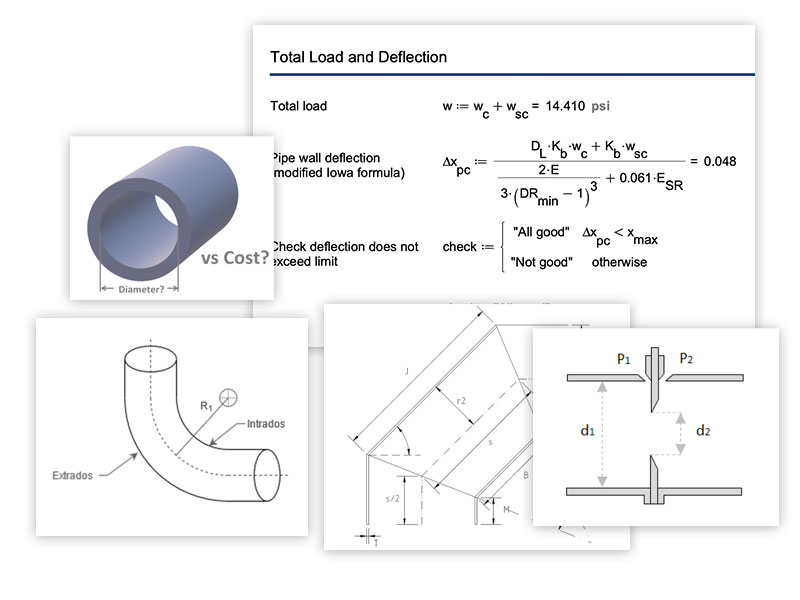

Maple Flow proporciona un entorno de cálculo de forma libre, similar al papel.

• Realice cálculos en notación matemática natural y legible, con soporte completo para unidades y solucionadores fáciles de usar
• Cree informes de diseño envolventes y atractivos con texto, ecuaciones, imágenes y diagramas
• Utilice la base de datos incorporada de propiedades termofísicas para extraer las propiedades de los fluidos
• Genere gráficos y gráficos atractivos

Códigos de diseño para tuberías a presión

Los ingenieros de diseño deben garantizar el cumplimiento del código con informes de cálculo auditables y legibles. Puede usar Maple Flow para implementar los códigos de tubería ASME B31 para tuberías de presión, así como sus equivalentes internacionales (como AS4041, BS 010230 y DNVGL-ST-F101).

• Presión máxima permitida en un codo a inglete
• Refuerzo de un cabezal o accesorio de salida extruido
• Espesor de pared de diseño de presión requerido para curvas (AS4041)
• Tubería de procesado ASME B31.3 - Espesor de pared de diseño de presión requerido para curvas

Descargar aplicaciones

Pérdidas de presión y caudales en tuberías

Los ingenieros de diseño utilizan Maple Flow para determinar la altura y los caudales en tuberías y redes de tuberías. Estos cálculos a menudo necesitan fuertes solucionadores iterativos. Puede recopilar estas ecuaciones juntas en una forma no estructurada y resolverlas con las funciones matemáticas de Maple Flow. También puede implementar ecuaciones semi-teóricas estándar para predecir el flujo de gas a través de tuberías largas, como las ecuaciones de Weymouth o IGT.

• Caída de presión bifásica de gas y líquido que fluyen en una tubería
• Tasa de flujo de gas natural a través de tuberías
• Pérdida de presión y tasas de flujo en tuberías

Descargar aplicaciones

Economía del oleoducto

La planificación económica influye en el diseño de ingeniería. Maple Flow se puede utilizar para determinar tamaños de tubería económicos y condiciones de operación

• Dimensionamiento económico de la tubería
• Derivación de una ecuación de diámetro de tubería de menor coste

Descargar aplicaciones

Medidores de orificios de líquido y gas

Los ingenieros usan Maple Flow para dimensionar válvulas y orificios o para calcular el flujo a través de medidores de orificio.

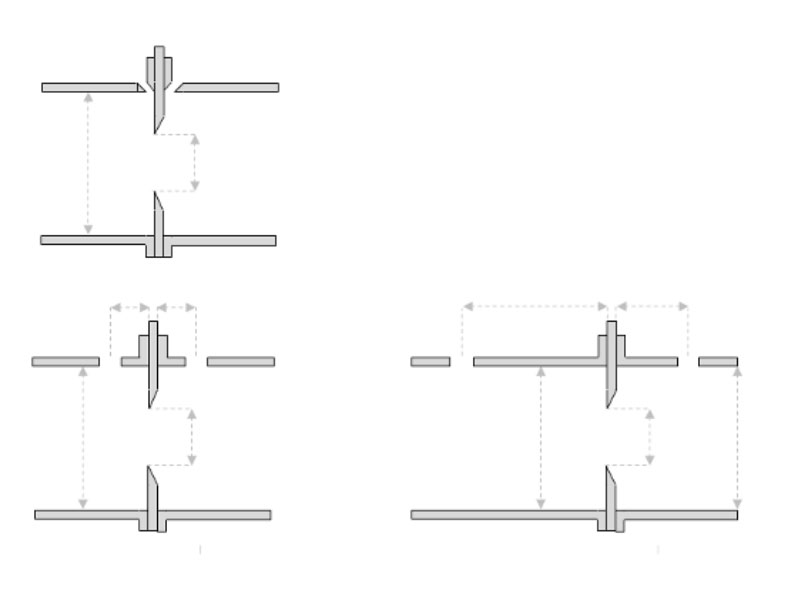

• Medidor de flujo de orificio de gran diámetro para gases
• Medidor de flujo de orificio de diámetro pequeño para líquidos

Descargar aplicaciones

Termodinámica y transferencia de calor

Maple Flow ofrece una base de datos computable completa de transporte y propiedades termodinámicas para líquidos y gases. Esta base de datos se puede vincular a sus cálculos, de modo que las propiedades se mantengan cuando dos estados intencionados (como temperatura y presión, o temperatura y entropía) cambian.

• Propiedades físicas del gas natural

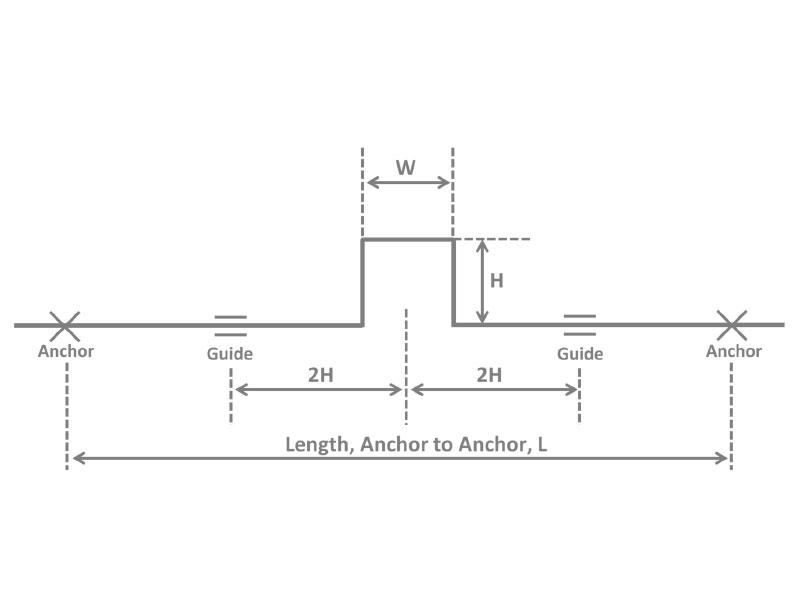

• Bucle de expansión para expansión térmica de tuberías

Descargar aplicaciones

Resistencia y deflexión de tuberías enterradas

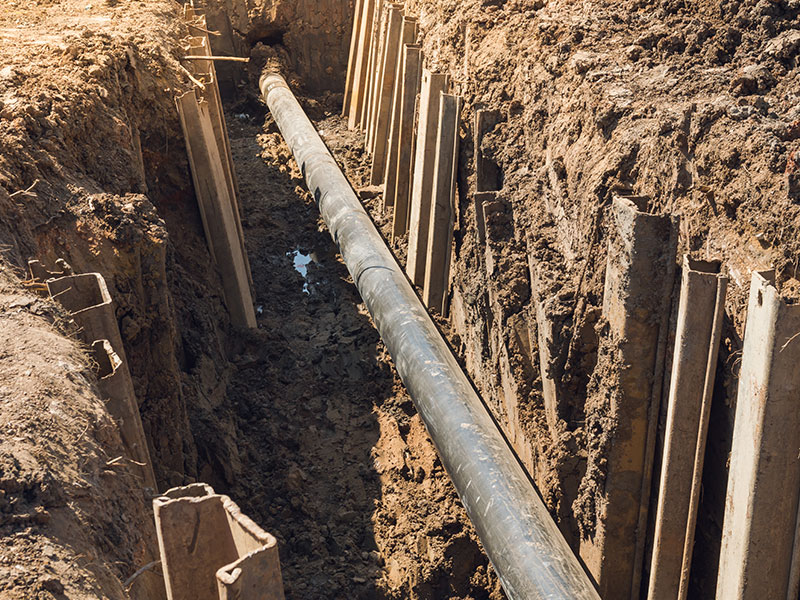

Maple Flow se puede utilizar para implementar las ecuaciones que describen la deflexión de tuberías rígidas o flexibles, enterradas en el suelo. La fórmula de Iowa modificada es el método aceptado para calcular la deflexión vertical de tuberías flexibles enterradas. La resistencia de las tuberías rígidas (como las de hormigón o acero) está determinada por la teoría de Marston.

Ambos enfoques se pueden implementar con Maple Flow, proporcionando informes de cálculo auditables y legibles.

• Deflexión de una tubería flexible usando la fórmula de Iowa modificada
