Es habitual trabajar en el model builder de COMSOL Multiphysics® con varios componentes que comparten la misma geometría, por ejemplo, si queremos comparar los resultados de simulación numérica obtenidos cuando se emplean distintos modelos de radiación.

¿Le gustaría ahorrar tiempo utilizando la misma definición del mallado para cada componente?

Veamos el ejemplo que se muestra en la Figura 1. Se incluyen dos componentes en el mismo entorno de trabajo y que comparten idéntica geometría, la cual representa la sección de una tubería. Una vez definidos los materiales, las físicas y sus condiciones de contorno se ha configurado la malla del primer componente.

Tras definir la configuración de la malla para el primer componente, una forma rápida de asignar la misma configuración de malla para la geometría del segundo componente es utilizar la función “importar”. La configuración de esta función se muestra en la Figura 2. De esta manera, ahorrará tiempo en la definición de la malla del segundo componente

¡Esperamos que le sirva este “truco” para agilizar la definición de malla en entornos de simulación multicomponente en COMSOL Multiphysics®!

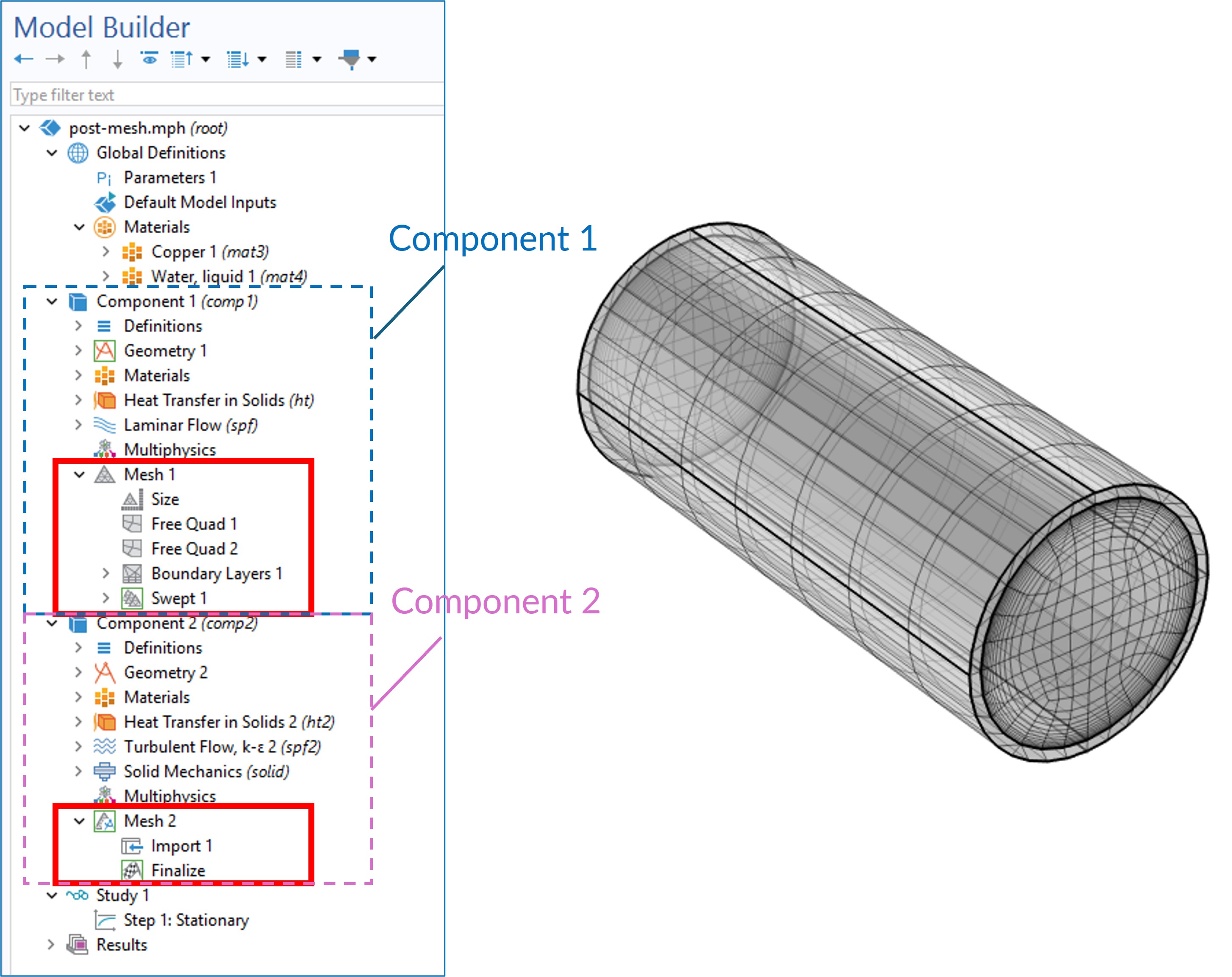

Figura 1. Entorno de modelización multicomponente en COMSOL Multiphysics® prestando atención al mallado.

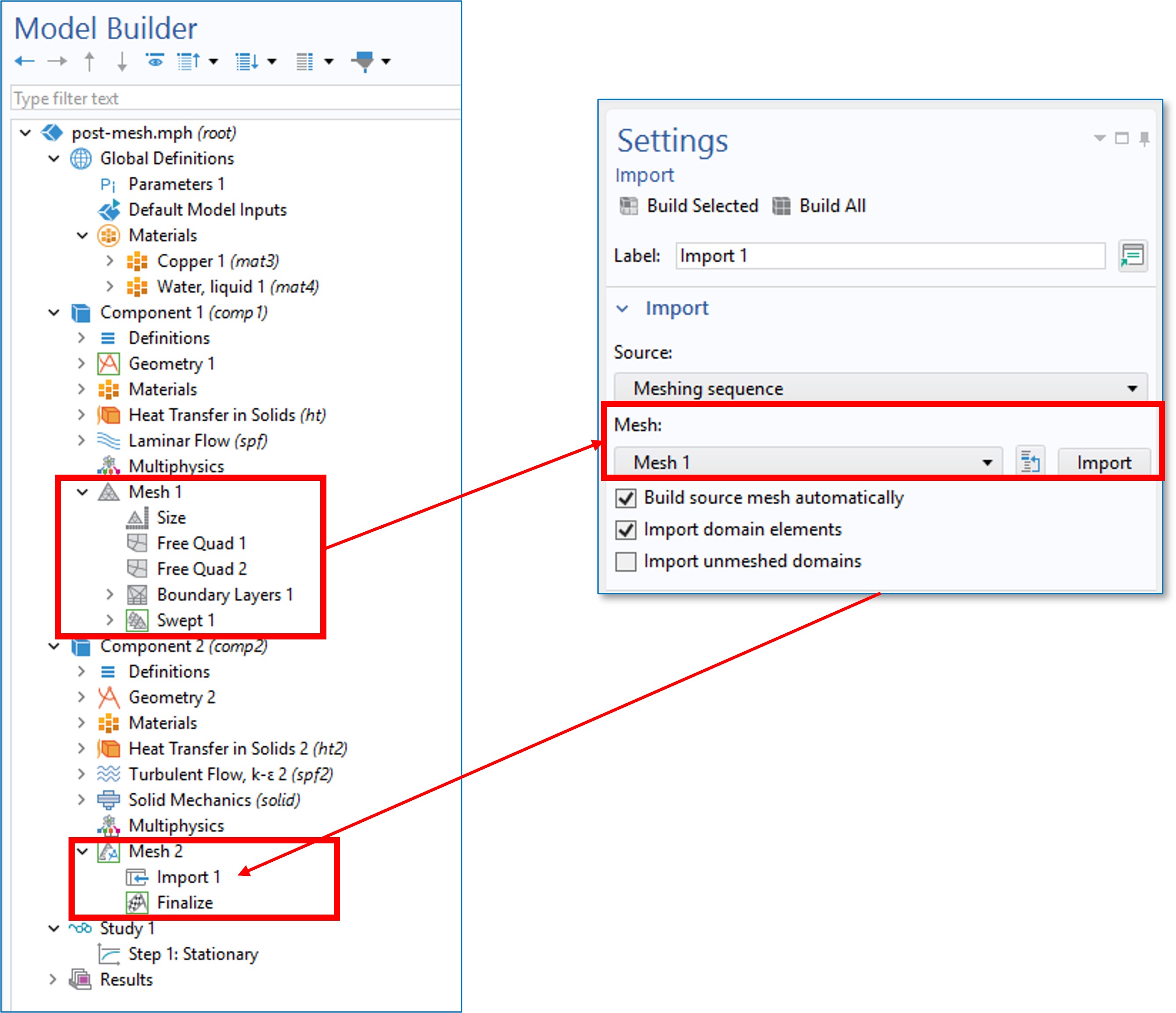

Figura 2. Función “importar” para utilizar la misma configuración de malla del componente 1 en el componente 2.
