También conocido como diagrama de espina de pescado (ya que se parece a un esqueleto de pez) o Ishikawa (llamado así por su creador Kaoru Ishikawa), esta herramienta gráfica de intercambio de ideas puede ayudar a organizar e investigar las posibles causas de un problema.

En un diagrama de C&E, el problema se identifica en el extremo derecho, mientras que las causas se organizan en categorías principales. Para aplicaciones de fabricación, las categorías pueden incluir Personal, Máquinas, Materiales, Métodos, Mediciones y Medio ambiente. Las aplicaciones de servicio a menudo incluyen personal, procedimientos y políticas.

Ubicación de Minitab: Estadísticas > Herramientas de calidad > Causa y efecto

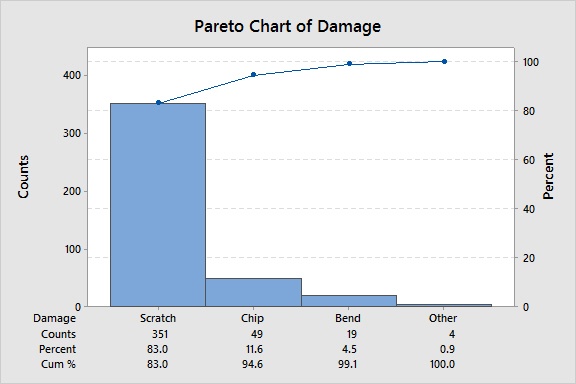

Un gráfico de Pareto es una herramienta de calidad, básica, que se utiliza para resaltar los defectos más frecuentes o las causas más comunes de un defecto.

Este tipo especializado de gráfico de barras lleva el nombre de Vilfredo Pareto y su regla 80-20 . Al ordenar las barras de mayor a menor, un gráfico de Pareto puede ayudar a separar los "pocos vitales" de los "muchos triviales". Estos gráficos revelan dónde se pueden obtener las mayores ganancias.

Ubicación de Minitab: Estadísticas > Herramientas de calidad > Gráfico de Pareto

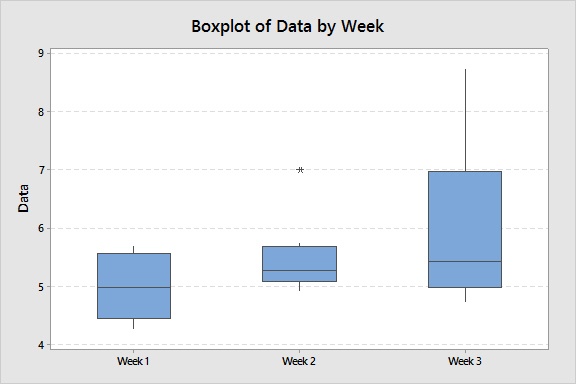

También conocido como diagrama de caja y bigote, el diagrama de caja muestra cómo se distribuye una variable numérica y continua, incluida su forma y variabilidad. Se puede crear un único diagrama de caja para un solo conjunto de datos, o múltiples diagramas de caja para comparar múltiples conjuntos de datos. Los diagramas de caja también ayudan a identificar valores atípicos.

Ubicación de Minitab: Gráfica > Gráfico de caja

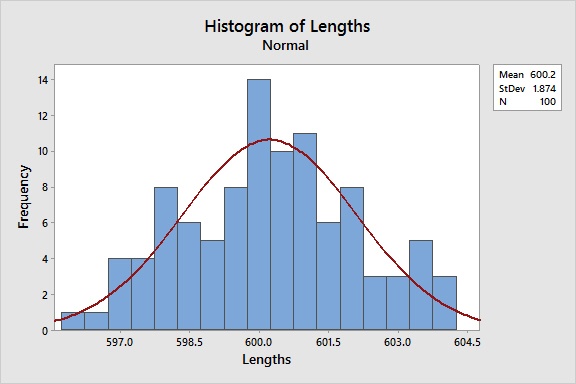

Al igual que los diagramas de caja, los histogramas revelan la forma y la extensión de un conjunto de datos, y pueden ayudar a evaluar si los datos siguen una distribución normal, son sesgados a la izquierda, sesgados a la derecha, unimodales, etc.

Los histogramas dividen los datos en intervalos de un rango determinado trazados a lo largo del eje x horizontal, y muestran el número de puntos de datos dentro de cada intervalo en el eje vertical y.

Ubicación de Minitab: Gráfica > Histograma

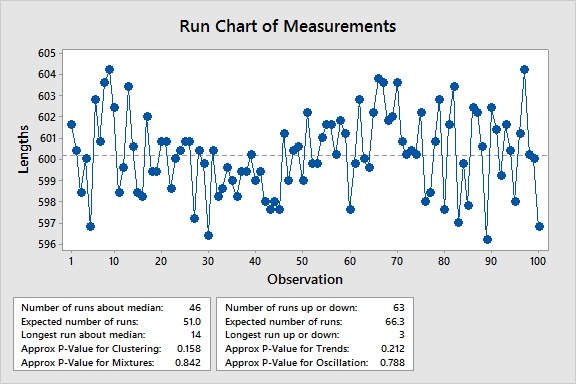

Los gráficos de ejecución representan sus datos a lo largo del tiempo, suponiendo que se recopilaron y registraron en orden cronológico. Este tipo especial de gráfico de series de tiempo se puede usar para determinar si existen patrones y comportamientos no aleatorios en su proceso, como tendencias, oscilaciones, mezclas y agrupación.

Ubicación de Minitab: Estadísticas > Herramientas de calidad > Gráfica de corridas

Esta es la primera herramienta no gráfica en esta publicación. Esta herramienta proporciona un resumen de los datos y puede incluir estadísticas tales como la media, la mediana, el modo, el mínimo, el máximo, la desviación estándar, el rango, etc.

Ubicación de Minitab: Estadísticas > Estadísticas básicas > Mostrar estadísticos descriptivos

Esta función de Minitab proporciona un resumen completo de un conjunto de datos numéricos y continuos, que incluye un histograma, diagramas de caja, estadísticas descriptivas y más. Ofrece una instantánea completa de los datos e incluye pruebas de normalidad, la media y la mediana.

Ubicación de Minitab: Estadísticas > Estadísticas básicas > Resumen gráfico
