MapleSim Heat Transfer Library from CYBERNET
DESCRIPCIÓN
MapleSim Heat Transfer Library from CYBERNET proporciona una extensa vista a los efectos de transferencia de calor presentes en el modelo, permitiendo refinar el diseño para mejorar el rendimiento y evitar el sobrecalentamiento. Esta librería de componentes es útil para cualquier situación donde la generación de calor sea un asunto de interés, especialmente cuando existan contornos móviles entre componentes que generen calor, como motores, baterías, impresores y equipos de fabricación.
- Proporciona amplia comprensión de los efectos de la transferencia de calor en el modelo.
- Comprueba fácilmente nuevas configuraciones con mayor rapidez que con otras herramientas de modelado.
- Genera el modelo discretizado utilizando geometrías integradas comunes y comprobando entonces automáticamente la distribución de temperatura en las simulaciones a nivel de sistema.
- Personaliza los materiales y geometría del diseño cuando se trabaje con geometrías más complicadas.
CARACTERÍSTICAS
Componentes

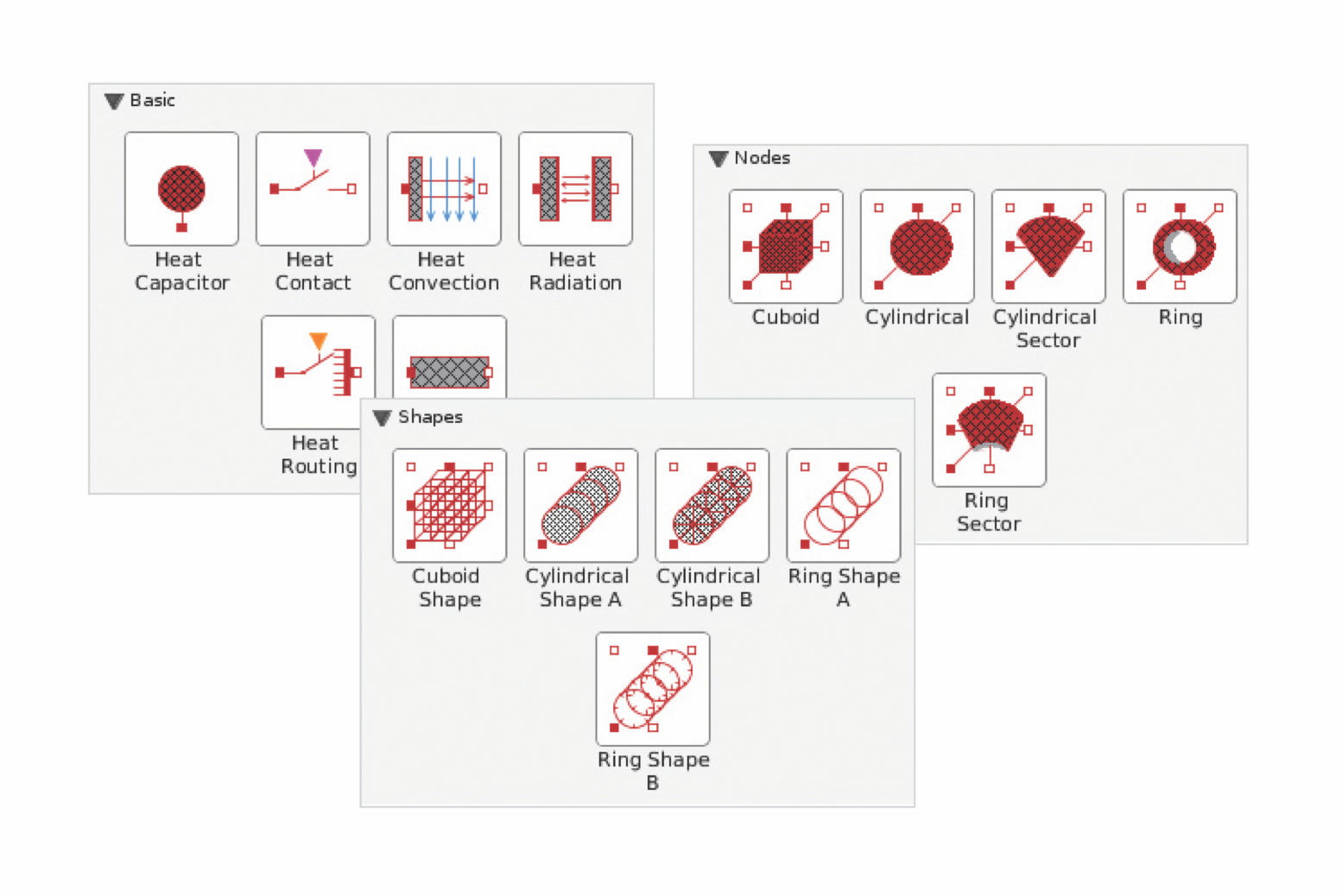

MapleSim Heat Transfer Library from CYBERNET incluye un conjunto de componentes para cubrir situaciones comunes así como geometrías y materiales personalizados, incluyendo:
- Básico: Modela componentes básicos de calor y térmicos, como condensador de calor, conductor térmico, convección de calor, y radiación de calor; y modela contornos móviles utilizando contacto de calor y enrutamiento de calor.
- Contornos: Define flujo de calor y temperatura
- Múltiple: Combina múltiples componentes térmicos básicos
- Nodos: Modela nodos genéricos, que constan de condensadores de calor y conductores térmicos, en varias formas 2D y 3D, como cuboide, cilíndrico, anillo y sector anular
- Propiedades: Selecciona o define las propiedades térmicas de materiales estándar
- Enrutamiento: Gestiona el enrutamiento entre conexiones térmicas
- Sensores: Monitoriza el flujo de calor y temperatura
- Formas: Modela sólidos conductores térmicos ideales genéricos en 2D y 3D, como cuboide, cilíndrico o formas anulares, utilizando nodos múltiples
SECTORES
Casos típicos de uso MapleSim Heat Transfer Library from CYBERNET es útil para cualquier situación donde la generación de calor es un tema de interés. Las geometrías altamente complejas incorporadas en los modelos CAD a menudo proporcionan tanta información que se hace imposible simular la transferencia de calor durante las exploraciones a nivel de sistema. MapleSim Heat Transfer Library from CYBERNET permite representar el diseño utilizando geometrías más simples pero suficientes dentro de un modelo complete a nivel de sistema de forma que posibilita explorar los efectos de la transferencia de calor en el modelo y mejorar el diseño. A continuación se presentan algunas de las situaciones donde se puede encontrar útil la librería:
- Se desea experimentar con cambios en el diseño, y la herramienta FEA o Excel® lleva demasiado tiempo correr un número de simulaciones que se necesitan realizar para explorar el espacio del diseño.
- Se quiere analizar la distribución de temperatura del diseño mientras todavía se permanece en la fase de diseño conceptual, utilizando simulación a nivel de sistema.
- Se necesita simular el comportamiento térmico transitorio, contornos móviles, y los efectos del cambio de la generación de calor en otros componentes como motores y discos de frenos.
